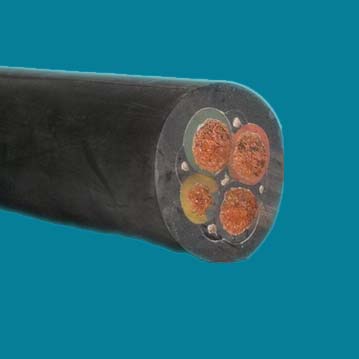

MYPT,UYPT高压矿用橡套软电缆

[当前栏目:耐候阻燃矿用电缆]      [发布日期:2014-05-15]

产品为矿用橡套软电缆系列产品,适用于额定电压Uo/U 3.3/6KV及以下采煤机及类似设备的电源连接。
矿用电缆使用条件
线芯长期允许工作温度为85℃,电线的最小弯曲半径为电缆直径的6倍。
3.6/6KV屏蔽型橡套软电缆(GB12972.7-1991)
用途:本产品为矿用橡套软电缆系列产品之一,适用于额定电压级地面移动式矿山机械设备作电源连接线
使用条件:电缆导体的长期允许工作温度为90℃
电缆规格、名称

型号

名称

主要用途

(MYP)UYP-3.6/6

矿用移动屏蔽套软电缆

额定电压为3.6/6KV移动式地面矿同机械电源的连接,环境温度下限为-20℃

(MYPT)UYPT-3.6/6

矿用移动金属屏蔽橡套软电缆

MYPTJ-3.6/6

矿用移动屏蔽监视软电缆

额定电压为3.6/6KV采煤机电缆动力电缆,用于电源的连接

MYPTJ-6/10

矿用移动金属屏蔽软电缆



电缆规格、尺寸













芯数×导体标称截面(mm2)



护套标称厚度(mm)

UYP-3.6/6、UYPTJ-3.6/6型电缆外径(mm)

动力线芯绝缘

动力线芯

地线芯

标称厚度(mm)

最小值

最大值

3×16

1×16

4

5.5

51.3

57.3

3×25

1×16

4

5.5

53.9

59.9

3×35

1×16

4

5.5

57

63

3×50

1×25

4

5.5

60.8

66.8













芯数×导体标称截面(mm2)



护套标称厚度(mm)

UYP-3.6/6、UYPTJ-3.6/6型电缆外径(mm)

动力线芯绝

动力线芯

地线芯

缘标称厚度(mm)

最小值

最大值

3×16

1×16/3

4

5.5

51.8

57.8

3×25

1×16/3

4

5.5

54.8

60.8

3×35

1×16/3

4

5.5

58.3

64.3

3×50

1×25/3

4

5.5

61.4

67.7


技术性能







1、电缆的动力线芯绝缘电阻值





动力线芯标称截面(mm2)

20℃时绝缘电阻最小值(MΩ·km)

16

750

25

650

35

550

50

500

2、绝缘采用乙丙橡胶为基料的绝缘胶料,抗张强度不小于6.5MPa。
3、电费的其它电气性能和绝缘及护套力学性能按GB3048、GB2951规定。
