矿用电缆

[当前栏目:耐候阻燃矿用电缆]      [发布日期:2014-06-24]

矿用电缆是煤矿用阻燃电缆的简称。按国家煤炭工业局发布的行业标准《煤矿用阻燃电缆》中的规定,矿用电缆的命名内容即矿用电缆的型号含义如下。

一、电缆的命名由八部分组成:
第一部分为系列代号M,即煤字的拼音第一个字头;
第二部分为使用特性代号,反映电缆所使用的场合。字母含义如下:C,采煤机用;D,低温环境用;M,帽灯用;Y,采煤设备(移动)用;Z,电钻用。
第三部分为结构特征代号,表示电缆的结构特征。字母含义如下:B,编织加强;J,带监视线芯;P,非金属屏蔽;PT,金属屏蔽;Q,轻型;R,绕包加强。
第四部分为材料特征代号,用E表示绝缘或护套采用弹性体材料。绝缘和护套均采用橡胶时本部分省略。E,弹性体材料。
第五部分为额定电压U0/U(KV)。
第六部分为动力线芯数*标称截面积的表示。二者间用乘号连接,单位为平方毫米。
第七部分为地线芯数*标称截面积的表示。二者间用乘号连接,单位为平方毫米。
第八部分为辅助线芯数*标称截面积的表示。二者间用乘号连接,单位为平方毫米。
第四部分和第五部分之间用“-”连接;第六部分、第七部分、第八部分之间用“+”连接。

二、矿用电缆的产品表示方法
产品用型号、规格及标准编号表示。
如:1)采煤机屏蔽橡套软电缆,额定电压为00.66/1.14KV,动力线芯3*50,地线芯为1*10,控制线芯为4*4,带半导电屏蔽层,表示为:MCP-0.66/1.14 3*50+1*10+4*4 MT818.2-1999
2)采煤机屏蔽监视编织加强型橡套软电缆,额定电压为0.66/1.14KV,动力线芯3*50,地线芯1*25,控制线芯2*2.5,带半导电屏蔽层,监视线芯和编织加强层,表示为:MCPJB-0.66/1.14 3*50+1*25+2*2.5 MT818.3-1999
3)采煤机金属屏蔽监视型橡套软电缆,额定电压0.66/1.14KV,动力线芯3*70,地线芯1*25,监视线芯1*35,带金属屏蔽层,表示为MCPTJ-0.66/1.14 3*70+1*35+1*35 MT 818.4-1999
4)煤矿用移动弹性体软电缆,额定电压0.38/0.66KV,动力线芯3*25,地线芯1*16,不带屏蔽层,表示为:MYE-0.38/0.66 3*25+1*16 MT818.5-1999
5)煤矿用移动金属屏蔽监视型橡套软电缆,额定电压3.6/6KV,动力线芯3*35,地线芯3*16/3,监视线芯3*2.5,带半导电屏蔽层,表示为:MYPTJ-3.6/6 3*35+3*16/3+3*2.5   MT818.6-1999
6)煤矿用移动屏蔽橡套软电缆,额定电压为3.6/6KV,动力线芯3*25,地线芯1*16,低温环境用,带半导电屏蔽层,表示为:MYDP-3.6/6 3*25+1*16 MT818.7-1999
7)煤矿用电钻屏蔽弹性体电缆,额定电压0.3/0.5KV,动力线芯3*4,地线芯1*4,表示为:MZPE-0.3/0.53*4+1*4   MT818.8-1999
8)煤矿用移动轻型橡套软电缆,额定电压0.3/0.5KV,绝缘线芯3*2.5,不带屏蔽层,表示为:MYQ-0.3/0.5   3*2.5 MT818.9-1999
9)煤矿用矿工帽灯电线,绝缘线芯2*0.75,表示为:MM 2*0.75 MT818.10-1999
以上矿用电缆型号含义为MT818中的规定,按国家标准GB12972中的规定系列代号为U,即矿字的拼音第二个字母,因为第一个字母K已被控制电缆所占用,其余的代号基本一样。

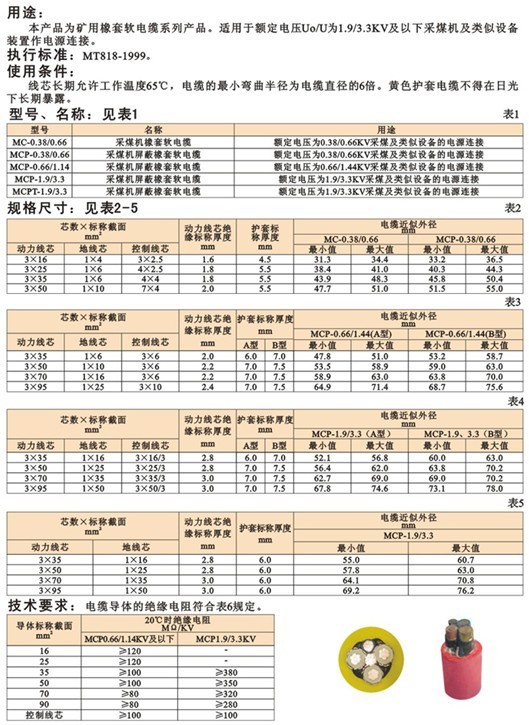

产品名称:1.9/3.3KV及以下采煤机用软电缆

产品说明:
