煤矿用采煤机金属屏蔽软电缆
[当前栏目：耐候阻燃矿用电缆] [发布日期：2014-05-17]

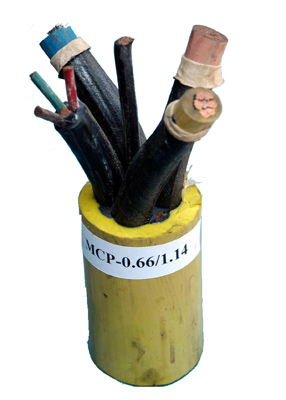

煤矿用采煤机金属屏蔽软电缆
GB12972.4-91 MT818.4-1999
本产品适用于额定电压0.66/1.14kv和1.9/3.3kv采煤机及类似设备用铜芯橡皮护套金属屏蔽电缆。
电缆特性
1、额定电压U0/U分别为0.38/0.66kv和1.9/3.3kv。
2、电缆导体的长期允许工作温度为90℃。
3、电缆的最小弯曲半径为电缆直径的6倍。
电缆型号
| 型号 | 名称 | 用途 |
| UCPTJ MCPTJ-0.66/1.14 | 采煤机金属屏蔽监视型橡套软电缆 | 额定电压为0.66/1.14kv采煤机及类似设备的电源连接 |
| UCPT MCPT-1.9/3.3 | 采煤机屏蔽橡套软电缆 | 额定电压为1.9/3.3kv采煤机及类似设备的电源连接 |
| UCPTJ MCPTJ-1.9/3.3 | 采煤机金属屏蔽监视型橡套软电缆 | 额定电压为1.9/3.3kv采煤机及类似设备的电源连接 |
电缆结构
|
芯数×标称截面mm2
|
标称厚度mm
|
电缆外径mm
|
|||
|
动力线芯
|
地线芯
|
监视线芯
|
动力线芯绝缘
|
护套
|
UCPTJ MCPTJ-0.66/1.14
|
|
3×16
|
1×16
|
1×16
|
1.5
|
5.0
|
37.1-40.8
|
|
3×25
|
1×16
|
1×16
|
1.6
|
5.0
|
41.7-45.9
|
|
3×35
|
1×16
|
1×16
|
1.6
|
5.0
|
47.2-51.9
|
|
3×50
|
1×25
|
1×25
|
1.7
|
5.3
|
51.5-56.2
|
|
3×70
|
1×35
|
1×35
|
1.8
|
5.8
|
57.9-63.0
|
|
3×95
|
1×50
|
1×50
|
2.0
|
6.4
|
56.1-71.6
|
| 注：监视线芯绝缘外径应与动力线芯绝缘外径相当。 | |||||
|
芯数×标称截面mm2
|
标称厚度mm
|
电缆外径mm
|
|||
|
动力线芯
|
地线芯
|
监视线芯
|
动力线芯绝缘
|
护套
|
UCPTJ MCPTJ-1.9/3.3
|
|
3×35
|
1×16
|
1×16
|
2.8
|
6.0
|
55.0-60.7
|
|
3×50
|
1×25
|
1×25
|
2.8
|
6.0
|
57.8-63.0
|
|
3×70
|
1×35
|
1×35
|
3.0
|
6.0
|
64.1-70.8
|
|
3×95
|
1×50
|
1×50
|
3.0
|
6.0
|
69.2-76.2
|
| 注：监视线芯绝缘外径应与动力线芯绝缘外径相当。 | |||||
|
芯数×标称截面mm2
|
标称厚度mm
|
电缆外径mm
|
||
|
动力线芯
|
地线芯
|
动力线芯绝缘
|
护套
|
UCPT MCPT-1.9/3.3
|
|
3×35
|
1×16
|
2.8
|
6.0
|
55.0-60.7
|
|
3×50
|
1×25
|
2.8
|
6.0
|
57.8-63.0
|
|
3×70
|
1×35
|
3.0
|
6.0
|
64.1-70.8
|
|
3×95
|
1×50
|
3.0
|
6.0
|
69.2-76.2
|
