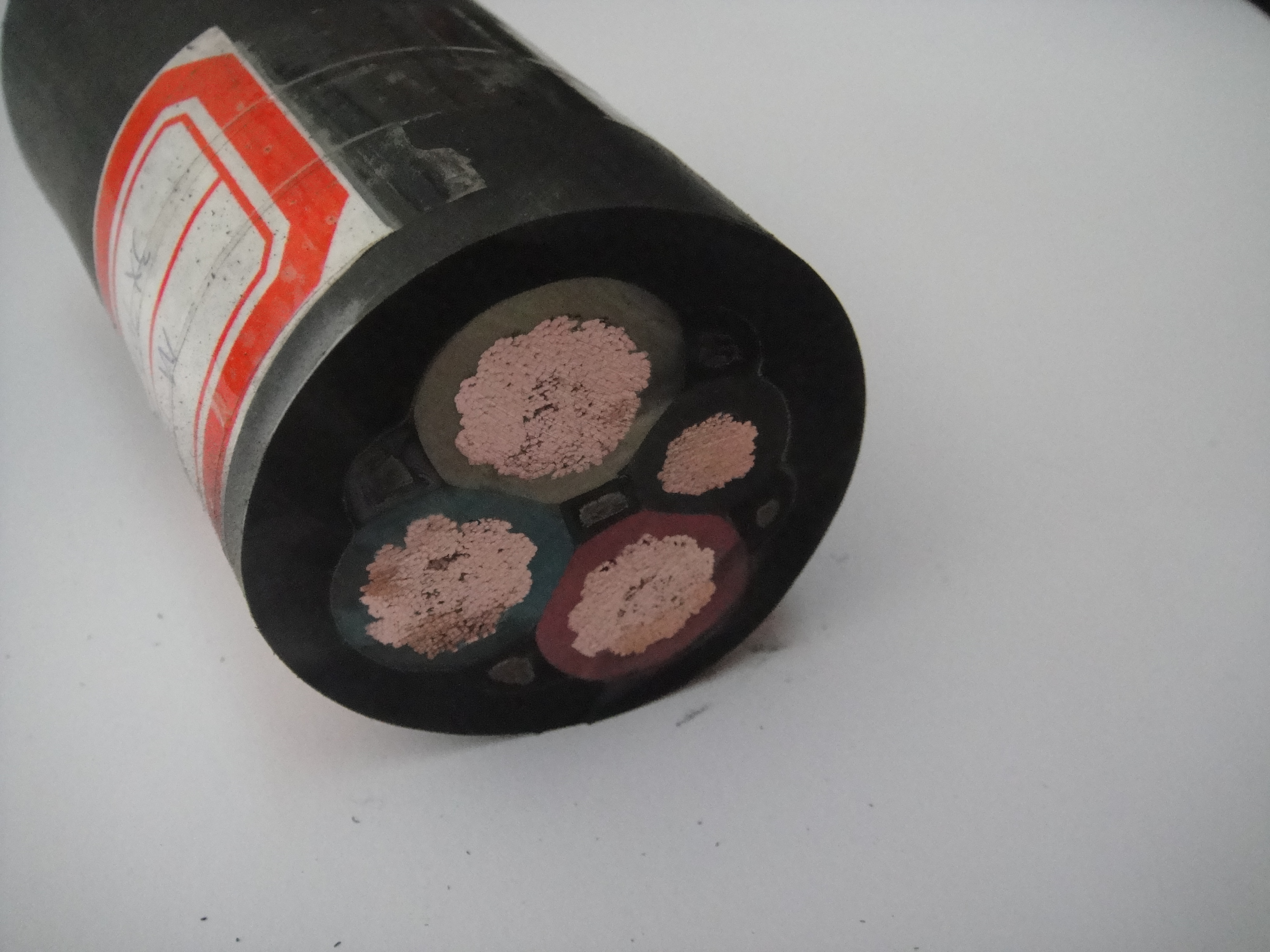

MY、MYP0.66/1.14KV及以下矿用移动软电缆

[当前栏目：耐候阻燃矿用电缆] [发布日期：2014-07-08]

Flexible rubber-sheathed cables for mining purposes

产品标准standard
本产品按GB12972-1991《矿用橡套软电缆》、MT818-1999《煤矿用阻燃电缆》及Q/320282DCE037-2003标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
The product is manufactured according to the standard 《Flexible rubber-sheathed cables for mining purposes》of GB12972-1991,《Flame retardant drade flexible rubber-sheathed cables for mining purposes》of MT818-1999, and Q/320282DCE037-2003, and the same time is also manufactured according to the standard of IEC、English、Germany and America.
适用范围Applications
矿用橡套软电缆适用于工频额定电压U0/U660/1140V及以下矿用动力装置用移动敷设的电缆。
Flexible rubber-sheathed cables for mining purposes of suitable for mining purposes power device with moving installation and rated voltage up to and including 660/1140V.
使用特性Operating characteristics
● 工频额定电压U0/U为380/660V、660/1140V。
Rated power-frequency voltage U0/U:380/660V and 660/1140V。
● 电缆导体的最高允许工作温度： 65℃
Max. admissible operating temperature of the conductor:65℃
● 电缆允许最低的工作环境温度为-35℃
Permissible long-term operating temperature: Lowest working temperature is :-35℃
● 电缆弯曲半径：The bending radius of cable
D≤25mm.: ≥4D
D＞25mm.: ≥6D
(D—Diameter of the cable).

型号．名称Type and Designation 新旧对照（U型-旧标，M型-新标）

型号 Type	名称 Designation
U UY MY	天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用移动橡套软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible cables forming purposes.
UP UYP MYP	天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用屏蔽移动橡套软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible shielding cables forming purposes.
UC MC	天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套采煤机软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible coal cutter cables forming purposes.
UCP MCP UCPQ	天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套采煤屏蔽软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible coal cutter shielding cables forming purposes.
UZ UZP MZ MZP	天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用电钻电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible drill cables forming purposes.
UYQ MYQ	天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用轻型软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible light-duty cables forming purposes.

生产范围 Production range of cable

型号 Type	额定电压 Rated voltages V	芯数 NO.of cores			标称截面 Nominal cross-sectional area mm2
型号 Type	额定电压 Rated voltages V	主线 Principal line	地线 Ground wire	控制线 Controlled line	标称截面 Nominal cross-sectional area mm2
U*	1000	3	1	1	2.5~70
UP*	1000	3	1	1	2.5~70
UY ● MY	380/660	3	1	—	4~70
UYP ● MYP	380/660	3	1	—	4~70
UYP ● MYP	660/1140	3	1	—	4~70
UC*	1000	3	1	2~7	10~50
UC ● MC	380/660	3	1	3~7	16~50
UCP*	1000	3	1	2~7	10~50
UCP ● MCP	380/660	3	1	3~7	16~50
UCPQ*	1140	3	1	3	35~70
UCP ● MCP	660/1140	3	1	3	35~95
UZ ● UZP ● MZ MZP	300/500	3	1	1	2.5~4
UYQ ● MYQ	300/500	2~12	—	—	1.0~2.5

注：“●”的产品按GB12792-1991标准生产。
“*”的产品按Q/320282DCE037-2003标准生产。
其余产品按MT818-1999标准生产。
Note: “●”indicates that the product is manufactured according to the standard of GB12972-1991
“*”indicates that the product is manufactured according to the standard of Q/320282DCE037-2003.
The rest product is manufactured according to the standard of MT818-1999.
结构尺寸及主要技术参数Construction and main technical data
● 矿用移动橡套软电缆
Flexible rubber-sheathed cables for mining purposes
型号（Type）:U 额定电压（Rating Voltage）:1000V

备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、产品标准：Q/320282DCE037-2003。
3、U型电缆有4芯和5芯两种结构，有3根主线芯和一根地线芯组成（5芯电缆中有一芯为控制线），围绕垫芯绞合成缆，外面挤包氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
4、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
5、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
6、线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线黑色，控制线白色。
7、成缆：主线芯、地线、控制线围绕橡皮垫芯按右向绞合成缆。
8、护套：采用GB7594.7-1987中XH-03A型橡皮。
9、普通型U型成品电缆具有不延燃性能，阻燃型U型成品电缆的阻燃性能满足MT386-1995的要求。
10、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。

结构尺寸及主要技术参数Construction and main technical data
● 矿用移动橡套软电缆
Flexible rubber-sheathed cables for mining purposes
型号（Type）:MY 额定电压（Rating Voltage）:0.38/0.66kV

芯数截面 Nom.cross sectional areas mm2	导体结构 Conductor structure NO./mm	绝缘厚度 Insulation thickness mm	护套厚度 Sheath thickness mm	电缆外径 Average diameter		参考重量 Cable approx. weight kg/km	导体（铜）最大直流电阻 Max.D.C. resistance(20 ℃ ) Ω /km	20 ℃载流量 Current carring capacity(20 ℃ ) A
				标称 Normianal mm	最大 Max mm
3 × 4+1 × 4	56/0.30	1.4	3.5	20.9	23.0	637	4.950	35
	56/0.30						4.950
3 × 6+1 × 6	84/0.30	1.4	3.5	22.9	25.1	856	3.300	46
	84/0.30						3.300
3 × 10+1 × 10	84/0.40	1.6	4.0	27.8	30.6	1304	1.910	64
	84/0.40						1.910
3 × 16+1 × 10	126/0.40	1.6	4.0	30.3	33.3	1545	1.210	85
	84/0.40						1.910
3 × 25+1 × 16	196/0.40	1.8	4.5	36.4	40.1	2269	0.780	113
	126/0.40						1.210
3 × 35+1 × 16	276/0.40	1.8	4.5	40.5	44.6	2786	0.554	138
	126/0.40						1.210
3 × 50+1 × 16	396/0.40	2.0	5.0	45.5	50.1	3554	0.386	173
	126/0.40						1.210
3 × 70+1 × 25	360/0.50	2.0	5.0	51.5	55.1	4587	0.272	215
	196/0.40						0.780

备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、产品标准：MT818.5-1999。
3、MT型电缆有4芯和5芯两种结构，有3根主线芯和一根地线芯组成（5芯电缆中有一芯为控制线），围绕垫芯绞合成缆，外面挤包氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
4、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
5、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
6、线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线黑色。
7、成缆：主线芯、地线、围绕橡皮垫芯按右向绞合成缆。
8、护套：采用GB7594.7-1987中XH-03A型橡皮。护套橡皮的氧指数≥40。
9、成品电缆的阻燃性能满足MT386-1995的要求。
10、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。

结构尺寸及主要技术参数Construction and main technical data
● 矿用移动橡套软电缆
Flexible rubber-sheathed cables for mining purposes
型号（Type）:UY 额定电压（Rating Voltage）:380/660V

芯数截面 Nom.cross sectional areas mm2	导体结构 Conductor structure NO./mm	绝缘厚度 Insulation thickness mm	护套厚度 Sheath thickness mm	电缆外径 Average diameter		参考重量 Cable approx. weight kg/km	导体（铜）最大直流电阻 Max.D.C. resistance(20 ℃ ) Ω /km	20 ℃载流量 Current carring capacity(20 ℃ ) A
				标称 Normianal mm	最大 Max mm
3 × 4+1 × 4	56/0.30	1.4	3.5	20.3	23.4	637	4.950	35
	56/0.30						4.950
3 × 6+1 × 6	84/0.30	1.4	3.5	23.0	26.4	856	3.300	46
	84/0.30						3.300
3 × 10+1 × 10	84/0.40	1.6	4.0	27.5	31.3	1304	1.910	64
	84/0.40						1.910
3 × 16+1 × 10	126/0.40	1.6	4.0	29.6	33.4	1545	1.210	85
	84/0.40						1.910
3 × 25+1 × 16	196/0.40	1.8	4.5	35.6	39.8	2269	0.780	113
	126/0.40						1.210
3 × 35+1 × 16	276/0.40	1.8	4.5	38.7	42.9	2786	0.554	138
	126/0.40						1.210
3 × 50+1 × 16	396/0.40	2.0	5.0	43.6	47.9	3554	0.386	173
	126/0.40						1.210
3 × 70+1 × 25	360/0.50	2.0	5.0	49.7	54.4	4587	0.272	215
	196/0.40						0.780

备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、产品标准：GB12972.5-1991。
3、UY型电缆是有3根主线芯和一根地线芯组成围绕垫芯绞合成缆，外面挤包氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
4、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
5、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
6、线芯识别：采用绝缘分色识别，主线芯红、绿、白、地线黑色。
7、成缆：主线芯、地线、围绕橡皮垫芯按右向绞合成缆。
8、护套：采用GB7594.7-1987中XH-03A型橡皮。
9、普通型UY型成品电缆具有不延燃性能，阻燃型UY型成品电缆的阻燃性能满足MT386-1995的要求。
10、电缆标志：电缆表面印有型号、电压、规格及制造厂名称
