当前位置：首页 > 特种电缆 > 耐高温电缆 > 耐高温控制电缆 > KHF46GR/YGVFC硅橡胶高温控制电缆

KHF46GR/YGVFC硅橡胶高温控制电缆

[当前栏目：耐高温控制电缆]      [发布日期：2016-11-16]
硅橡胶高温控制电缆
详细描述:

额定电压：300/500V
工频耐压试验：3000V
温度范围：-60～+200℃
导体：镀锡铜绞线
产品性能：具有优良的耐腐蚀性能，几乎不溶于任何有机溶剂，可抗油，强酸，抗强碱，强氧化剂等；具有优良的电绝缘性能，耐高电压，高频损耗小，不吸潮，绝缘电阻大；具有优良的耐燃，耐老化性能，使用寿命长。
产品应用：电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭堡，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。

技术规格 用途：
适用于航空、冶金、石油、化工、电厂等多种行业高温工业中额定电压450／750V及以下的控制与监控回路中。它具有耐高温、阻燃、耐辐射、耐老化、耐臭氧、防水等特性，同时具有很好的耐寒性、耐候性。

生产执行标准：
GJB773-2000、GB5013.3-1997

使用条件：
1、额定电压：UO／U450／750V及以下
2、使用温度范围：导体最高温度+260℃
环境温度 非固定敷设-30℃ ～ +180℃
固定敷设-50℃ ～ +180℃
3、有优良的耐氧、耐臭氧、耐紫外线照射性能，长期在室外使用不发生龟裂。
4、有卓越的电性能，耐电晕性和耐电弧性也非常好。
5、无臭、无味、无毒。具有低表面活性和低吸湿性能。

主要技术指标：
1、产品额定电压为600V，应经受交流50Hz，电压为2500V，5min的实验不击穿。
2、电缆线芯与线芯之间的绝缘电阻(200℃)不小于103M Ω.km。

型号说明：见表2

项目 代号 说明
系列代号 K 耐高温控制电缆
导体镀层 Y 镀银
绝缘材料 F
F4
F47		 FEP最高工作温度200℃
PTFE最高工作温度260℃
PFA最高工作温度285℃
屏蔽材料 P0
P
P2		 镀锡铜丝编织
钢丝编织
铜带
护套材料 F
H11
H9
V105
VF
G		 FEP最高工作温度200℃
PTFE最高工作温度260℃
PFA最高工作温度285℃
105℃阻燃PVC护套
丁腈护套
硅橡胶护套
铠装材料 22
32		 钢带铠装
细钢丝铠装
规格 - 芯数×导体截面(N×S)
N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61.
S:0.5、0.75、1.0、1.5、2.5、4、6（mm2)
导体种类
(在括号内填写)		 A
B
C		 单股导体
七股绞合导体
多股软导体

规格：见表3

型号 额定电压
（U0/U）（V）		 芯数 标称截面（mm2)
YGZ、YGVFZ、YGZB 450/750 2、3、4、5、7、10、12、19、24、27、30、37、44、48、54、61 0.75-2.5
YGC、YGVFC、YFGC、YGCB 600/1000 2、3、4、5 4-240

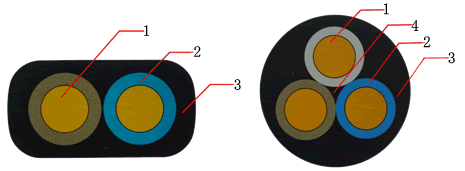

结构示意图




1导体 2绝缘 3护套 4填充物 　 　型号名称及规格：

型号 名　　称 规　　格
芯数 标称截面
KHF46GR 　　　铜芯氟塑料绝缘硅橡胶护套控制软电缆 2—37 1.5、2.5
4、6、10
KHF46GRP 　　　铜芯氟塑料绝缘硅橡胶护套编织屏蔽控制软电缆 2—37 1.5、2.5
4、6、10
KHF46GRP2 　　　铜芯氟塑料绝缘硅橡胶护套铜带屏蔽控制软电缆 2—37 1.5、2.5
4、6、10
KHF46G 　　　铜芯氟塑料绝缘硅橡胶护套控制电缆 2—37 1.5、2.5
4、6、10
KHF46GP 　　　铜芯氟塑料绝缘硅橡胶护套编织屏蔽控制电缆 2—37 1.5、2.5
4、6、10
KHF46GP2 　　　铜芯氟塑料绝缘硅橡胶护套铜带屏蔽控制电缆 2—37 1.5、2.5
4、6、10
KHF46G22 　　　铜芯氟塑料绝缘硅橡胶护套钢带铠装控制电缆 2—37 1.5、2.5
4、6、10
KHF46G32 　　　铜芯氟塑料绝缘硅橡胶护套细铜丝铠装控制电缆 2—37 1.5、2.5
4、6、10

订交货说明：
1、成品电缆的交货长度不小于100米；允许长度有不小于20米的短线段交货，其数量应不超过总交货长度的20％、也可根据双方协议以任何长度交货。
2、导体为镀锡铜芯，也可选择其它导体。
3、芯线分色，护套色根据要求，正常为红或黑色。
