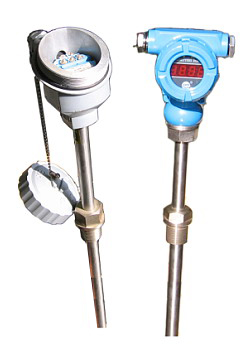

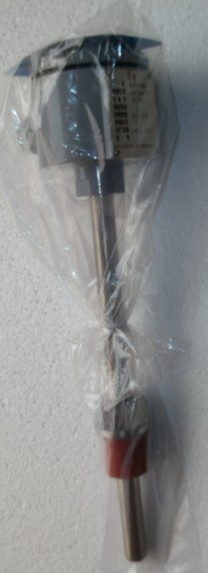

一体化防爆热电阻

一体化防爆热电阻的详细介绍



一、概述：
        一体化防爆热电阻在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。
      WZPB系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备。
二、产品特点：
      1.二线制输出4-20mA，抗干扰能力强；
      2.节省补偿导线及安装温度变送器费用；
      3.安全可靠，使用寿命长；
      4.冷端温度自动补偿，非线性校正电路 ；
三、工作原理：
       一体化防爆热电阻利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。
四、测量范围几允差：
      1.热电阻测温范围及允差

型  号	分度号	测温范围℃	精度等级	允许偏差
WZPB	Pt100	-200-+500	A级  B级	±(0.15+0.002ItI) ±(0.30+0.005 ItI)
WZCB	Cu50  Cu100	-50-+100		±(0.30+0.005 ItI)

     2.热电偶测温范围及允差
     输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
     输出方法： 二线制
     精度等级：
      温度变送器精度等级：0.1  0.2  0.5
      显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
     供电电源：24V.DC±10℅
     防护等级：IP65
     防爆等级：
      隔爆型：dⅡBT4   dⅡCT5   dⅡCT6
      本质安全型：iaⅡCT6
 绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
五、热响应时间：
      当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间；当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
六、基本误差：
     仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
