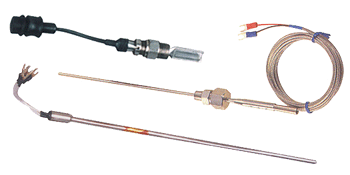

端面热电阻

端面热电阻的详细介绍

端面热电阻WZP--M-201
一、概述：
    端面热电阻适合于电厂汽轮机及电机轴瓦或其它机体表面测温。
    端面热电阻,采用将铂电阻元件烧结在聚四氟电缆外套管内的一种烧结工艺，元件在电缆内与外界可靠隔离、外用金属构件将电缆端元件部分锁在构件中，形成同一功能、同一尺寸的互换产品、端面热电阻其密封特性比任何密封粘结剂密封的产品都可靠.端面热电阻元件具有优越的抗振性.
二、端面热电阻技术参数：
      端面热电阻精度等级：A、B级
      端面热电阻公称压力：常压
      端面热电阻固定螺纹为M8×0.75×14，电阻体为∮6×18。
     端面热电阻使用温度－60℃～200℃ 。
    端面热电阻绝缘电阻：≥500MΩ
三、端面热电阻型号及规格：


端面热电阻型号	分度号	测温范围℃	热响应时间	规格		L
				D	M	500 1000 1500 2000 25000
WZCM-201	CU50 CU100	-50～150	＜15S	Ф6	M8×0.75
WZPM-201	Pt100	-150～300	＜10S	Ф8.7	M10×1

 四、端面热电阻安装形式：


端面热电阻WZPM-201
端面热电阻WZPM-001
端面热电阻WZCM-201
端面热电阻WZCM-001
