电缆卷筒--电缆卷绕装置
[当前栏目：技术支持] [发布日期：2013-09-17]

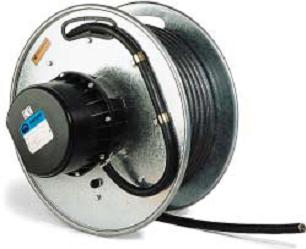

电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。它广泛应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备
简介
电缆卷筒主要产品有以下几种形式：配重式、力距电机式、磁滞式、变频传动式。
电缆卷筒分为：弹簧驱动式电缆卷筒和电机驱动式电缆卷筒。
弹簧驱动式电缆卷筒用于控制电缆的卷起和放出，主要用于起重机，堆垛装置或废水处理技术等场合。
螺旋弹簧驱动卷筒更加可靠，价格更低，可以与电动卷筒相互替换。特别是对于移动设备没有内部电源的情况下。
弹簧驱动卷筒的法兰由镀锌金属板材制成，并且法兰的外缘经过卷曲处理。卷轴核心由金属板材制成，外层用聚酯涂层保护，能很好的起到防止腐蚀的作用。
使用条件
海拔高度不超过2000米。
环境温度：-20℃-+45℃
允许在淋雨、溅水和无腐蚀性气体尘埃的场所工作。
安装部位最高振动条件为：5-13HZ时，位移1.5mm；13-150HZ时，振动加速度为10m/s2。
集电器箱防护等级IP54。
主要技术参数
额定工作电压 380V、10KV
额定电流：配置Ⅰ型滑环的集电器单环承载额定电流为400A
配置Ⅱ型滑环的集电器单环承载额定电流为63A
配置Ⅲ型滑环的集电器单环承载额定电流为10A
配置Ⅳ型滑环的集电器单环承载额定电流为160A
配置Ⅴ型滑环的集电器单环承载额定电流为800A
单个驱动头输出转矩调整范围130-300Nm
卷筒设计的基本原则
在右面的图表中，弹簧卷筒“水平放线”和“垂直放线”的两种应用方式都有表示。
横向电缆安装：
- 可以向1或2个方向出线。
- 电缆在连续平面上拖拽或用间隔小于1m的支撑将电缆撑离地面。
-安装高度从电缆拖拽平面到卷筒中心不超过1m。
- 不考虑电缆转向
- 运行速度为： 10米/分钟--60米/分钟
-最大加速度可达0.3 m/s²
垂直电缆安装：
- 卷筒安装在顶端
- 电缆出现方向垂直向下
-运行速度为： 10米/分钟--40米/分钟
-最大加速度可达0.3 m/s²
-自由下垂的电缆长度L0不考虑。
卷筒和电缆的选择
-运行速度小于10 m/min
- 强烈震动 - 应用在海上，盐或者腐蚀性空气中 -温度低于-15 °C - 急弯路径 - 需要强制导向（见下栏）
如果安装了强制导向器必须保证导向器与卷筒之间的距离为卷筒宽度的6倍。
弹簧卷筒必须安装在电缆可以自由放出和卷起，并且没有障碍物的位置上。强制导向和尺寸太小的导向轮在任何情况下都不允许的。
卷筒型号 有AV12, AV19, AV28, AV40, AV50 和 AV60多个系列
·采用热镀锌钢材料
·可选聚酯涂层或不锈钢卷筒
·最多可满足高达52极供电需要，这取决于选用电缆的横截面积。
·模块化集电滑环，许用电流最高达200A
·防护等级高达IP65/66
·适合室内和室外环境使用
·电缆容量取决于电缆的厚度和鼓轮的种类，电缆长度最高可达135m
弹簧卷筒选型需要提供的参数
· 安装类型
·电缆参数: 直径，每米的重量，最小弯曲半径（=鼓轮的半径）
·根据额定电流, 最高温度和最大的电缆层数决定所需电缆内芯尺寸。
·注意电缆层数会影响到电缆的正确选型。
·根据供电点位置和行走长度计算卷筒卷起长度。
·附加电缆长度 (和安装位置)用来计算所需的电缆长度。
·速度，安装高度以及供电方式（末端供电还是中间供电）来选择弹簧。（供电点要能承受足够的张力
主要安装类型
标准水平往复:水平安装在移动设备上，电缆最低点与卷筒之间的高度差在1m左右并且需要支撑离开地面。
提升机构: 采用卷筒在上，电缆自然垂下的垂直安装方式。
电缆卷筒的工作原理
电缆卷筒上的动力部分和调速部分是由电机来承担的，这种电机具有独特的电气和机械特性。电机调速范围宽，具有较软的机械特性，当负载变化时电机的工作转速也相应变化，即负载增加转速下降，负载下降转速上升。而且电机可以在其转矩、转速的机械特性曲线上任意一点都能长期稳定的运行，所以可以保证电缆在卷盘的相应半径上获得适当的卷绕速度和拉力。
1、卷取电缆 电机输出力矩为动力，通过减速部分带动卷盘收取电缆。
2、释放电缆 电机输出力矩为阻碍力, 防止电缆快速拉开卷盘，保证了放缆的同步性。
3、停机时 长期堵转电机带有盘式常闭制动器，可以保证电机断电时，电缆不会因重力作用从卷盘上滑落。
