ZRYJV22铜芯阻燃电缆,铠装阻燃电力电缆

[当前栏目:阻燃电力电缆]      [发布日期:2015-03-12]

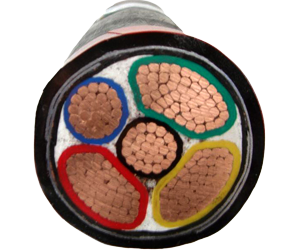

ZRYJV22低压铜芯阻燃电缆
ZRYJV22铜芯阻燃电缆,铠装阻燃电力电缆

一、产品标准GB12706,3---91

二、使用范围

  本产品供额定电压为(U0/U)0.6/1---26/35kv电力线路输配电用

三、使用特性

 1.电缆导体的最高额定温度为90°C,短路时(最长持续时间不超过5S),电缆导体的最高  温度不超过250°C。

 2.敷设电缆时的环境温度不应该低于0°C   3.敷设时允许弯曲半径:单芯电缆不小于电缆外径的15倍;多芯电缆不小于电缆外径的10 倍。

四、型号、名称及使用条件

型号名称使用条件
 YJV YJLV 铜(铝)芯交联聚氯乙烯绝缘护套电力电缆敷设在室内,沟道及管子内,也可埋在松散的  土壤中,不能承受外力作用  YJV22 YJLV22 铜(铝)芯交联聚氯乙烯钢带铠装护套电力电缆敷设在地下,能承受机械外力作用,但不能承受较大拉力  YJV32 YJLV32 铜(铝)芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆适用于高落差区,电缆能承受机械外力和相当的拉力

1、产品用途:本产品适用于额定电压(U0/U)为3.6/6至26/35KV电力线路,供输配电能之用。

2、产品标准:GB12706-91额定电压35KV及以下铜芯,铝芯塑料绝缘电力电缆。

3、产品使用特性:(1)电缆在环境温度不低于0℃条件下敷设时,无须预先加温。电缆的敷设落差不受限制。(2)电缆线芯长期允许工作温度不得超过下列规定:外护层是聚氯乙烯套的电缆为90℃;外护层是聚乙烯套的电缆为80℃。(3)线芯短路时(最长持续5S)温度不得超过250℃(4)电缆敷设时的最小弯曲半径规定如下:单芯电缆:20(d+D)±5%;三芯电缆:15(d+D)±5%。式中:D为电缆的实际外径,d为导体的实际外径。

4、产品型号、名称及使用范围





名    称

使用范围

铜芯

铝芯

YJV

YJLV

交联聚乙烯绝缘聚氯乙烯护套电力电缆

固定敷设在空中、室内、电缆沟、隧道或者地下

YJY

JYLY

交联聚乙烯绝缘聚乙烯护套电力电缆

固定敷设在室内、电缆沟、隧道或者地下

YJV22

YJLV22

交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

固定敷设在有外界压力作用的场所

YJV23

YJLV23

交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

固定敷设在常有外力作用的场所

YJV32

YJLV32

交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

固定敷设在要求能承受拉力的场所

YJV33

YJLV33

交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆

固定敷设在要求能承受拉力的场所

YJV42

JYLV42

交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

固定敷设在水下、竖井或要求能承受拉力的场所

YJV43

YJLV43

交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆

固定敷设在要求能承受较大拉力的场所

注:一根或二根单芯电缆不允许敷设在铁质管道中。

5、生产范围



型号


芯数


额定电压U0/U KV

3.6/6 6/6

6/10 8.7/10

12/20 18/20

21/35 26/35

导电线芯标称截面(mm2)

YJLV
YJV
YJLY
YJY

1

25-500

25-500

35-500

50-300

YJLV32
YJV32
YJLY32
JYY32

1

25-500

25-500

35-500

50-300

YJLV42
YJV42
YJLV43
YJV43

1

25-500

25-500

35-500

50-300

YJLV
YJV
YJLY
YJY

3

25-300

25-300

35-300

-

YJLV22
YJV22
YJLV23
YJV23

3

25-300

25-300

35-300

-

YJLV32
YJV32
YJLV33
YJV33

3

25-300

25-300

35-300

-

YJLV42
YJV42
YJLV43
YJV43

3

25-300

25-300

35-150
