扁电缆（扁平电缆）系列产品

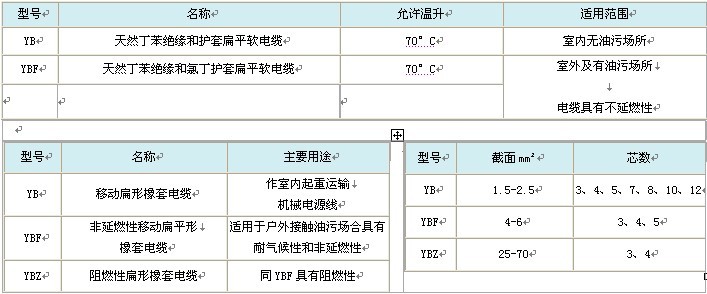

二、 产品名称、用途

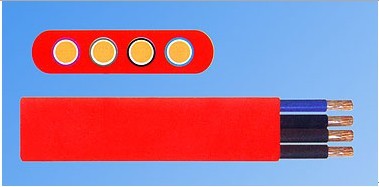

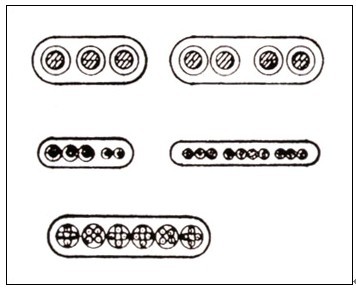

三、 产品截面示意图

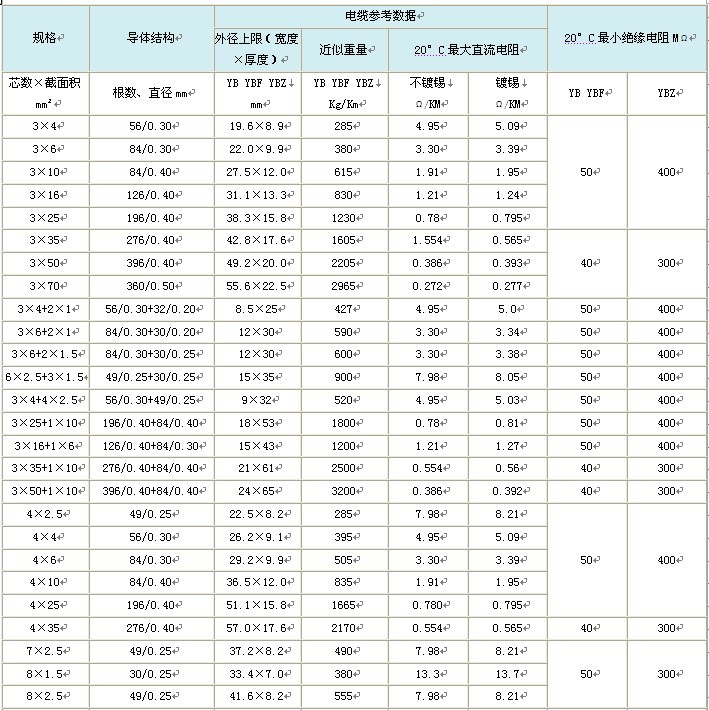

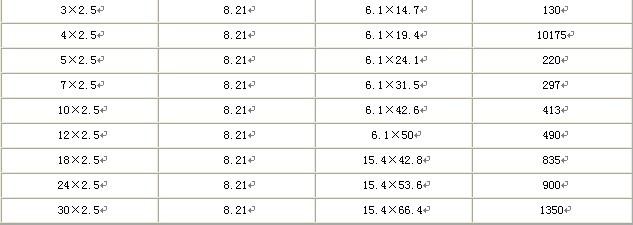

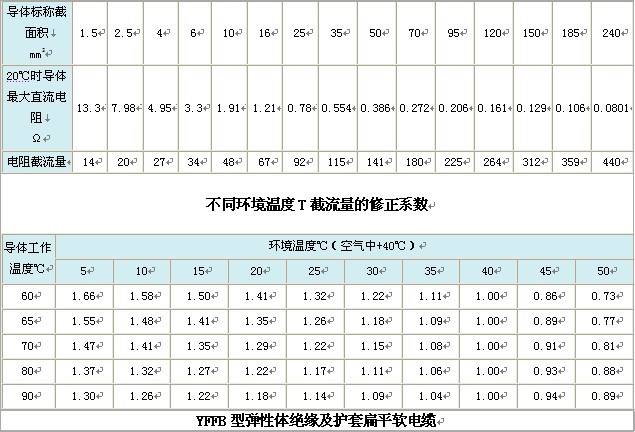

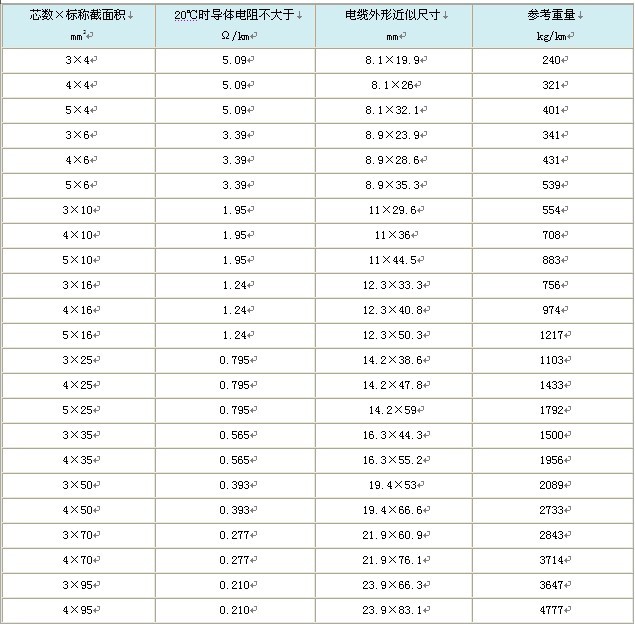

四、 技术参数

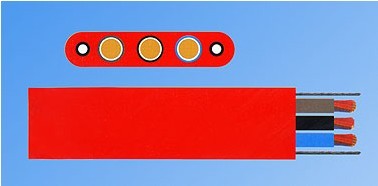

YFFB型弹性体绝缘及护套扁平软电缆

YFFB型弹性体绝缘及护套扁平软电缆

YFFB-L型弹性体绝缘及护套承拉扁平软电缆

YFFB型弹性体绝缘及护套扁平软电缆

YFFB-KL型弹性体绝缘及护套承拉控制扁平软电缆

YFFB型弹性体绝缘及护套扁平软电缆

YFFB-F型弹性体绝缘及护套扁平软电缆

YFFB型弹性体绝缘及护套扁平软电缆

YFFB-KJL型弹性体绝缘及护套绞合承拉控制扁平软电缆

YFFB型弹性体绝缘及护套扁平软电缆

弹性体耐低温探测控制扁平软电缆

说明：

1、绝缘和护套：耐低温弹性体绝缘，耐低温弹性体护套；2、额定电压：300/500V；3、静态弯曲试验：0.3m

使用导则：

1、在正常使用时，最低温度零下45℃，最高温度为70℃；2、电缆适宜在-45℃～+40℃的环境下使用；3、电缆悬挂长度不超过80m，移动速度不超过4m/s的电梯和升降机。

YFFB型弹性体绝缘及护套扁平软电缆

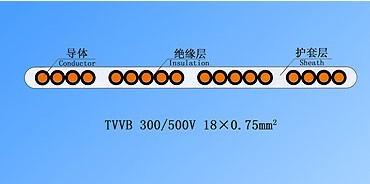

TVVB单芯排列扁形电梯电缆

说明：

1、绝缘和护套：聚氯乙烯绝缘，聚氯乙烯护套；2、额定电压：300/500V；3、静态弯曲试验：0.3m

使用导则：

1、在正常使用时，导体最高温度为70℃；2、电缆适宜在-15℃～+40℃的环境下使用；3、电缆悬挂长度不超过80m，移动速度不超过4m/s的电梯和升降机。

电缆规格：

标称截面mm2：0.75、1 芯数：8～24 注：列表以外电缆可依据用户要求设计制造。

YFFB型弹性体绝缘及护套扁平软电缆

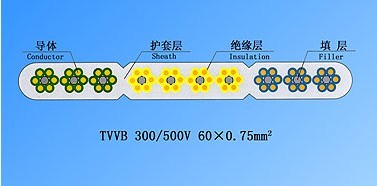

TVVB绞合型排列扁形电梯电缆

说明：

1、绝缘和护套：聚氯乙烯绝缘，聚氯乙烯护套；2、额定电压：300/500V；3、静态弯曲试验：0.3m

使用导则：

1、在正常使用时，导体最高温度为70℃；2、电缆适宜在-15℃～+40℃的环境下使用；3、电缆悬挂长度不超过80m，移动速度不超过4m/s的电梯和升降机。

电缆规格：

标称截面mm2：0.75、1 芯数：18～60 注：列表以外电缆可依据用户要求设计制造。

YFFB型弹性体绝缘及护套扁平软电缆

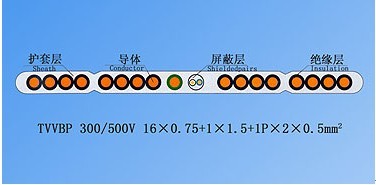

TVVB单芯排列带屏蔽扁形电梯电缆

说明：

1、绝缘和护套：聚氯乙烯绝缘，聚氯乙烯护套；2、额定电压：300/500V；3、静态弯曲试验：0.3m

使用导则：

1、在正常使用时，导体最高温度为70℃；2、电缆适宜在-15℃～+40℃的环境下使用；3、电缆悬挂长度不超过80m，移动速度不超过4m/s的电梯和升降机。

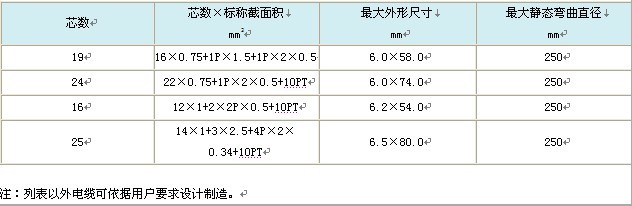

电缆规格：

YFFB型弹性体绝缘及护套扁平软电缆

TVVB扁行绞合型排列带屏蔽和钢芯扁形电梯电缆

说明：

1、绝缘和护套：聚氯乙烯绝缘，聚氯乙烯护套；2、屏蔽线：2×0.75mm2，聚氯乙烯绝缘，半导电屏蔽；3、加强芯：Φ3.0mm，最小破断力7.28kN；4、额定电压：300/500V；5、静态弯曲试验：0.3m

使用导则：

1、在正常使用时，导体最高温度为70℃；2、电缆适宜在-15℃～+40℃的环境下使用；3、电缆悬挂长度不超过150m，移动速度不超过10m/s的电梯和升降机。

电缆规格：

YFFB型弹性体绝缘及护套扁平软电缆

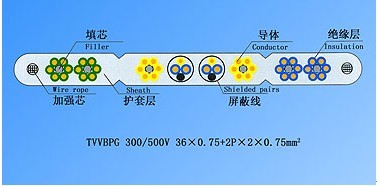

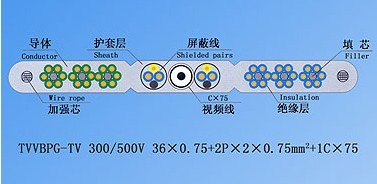

TVVBPG-TV扁行绞合型排列带屏蔽、钢芯和视频线电梯电缆

说明：

1、绝缘和护套：聚氯乙烯绝缘、聚氯乙烯护套；2、屏蔽线：2×0.75mm2，聚氯乙烯绝缘，半导电屏蔽；3、视频线Coa×cable：同轴电缆阻抗75D，电容567pf/m，衰减；4、加强芯：40mm，最小破断力1292kN；5、额定电压：300/500V；6、静态弯曲试验：0.3m

使用导则：

1、在正常使用时，导体最高温度为70℃；2、电缆适宜在-15℃～+40℃的环境下使用；3、电缆悬挂长度不超过150m，移动速度不超过10m/s的电梯和升降机。

电缆规格：

YFFB型弹性体绝缘及护套扁平软电缆

YGZB型中型耐热180℃硅橡套扁平软电缆

YFFB型弹性体绝缘及护套扁平软电缆

YGCB-L加钢丝型重型耐热180℃硅橡套扁平软电缆
