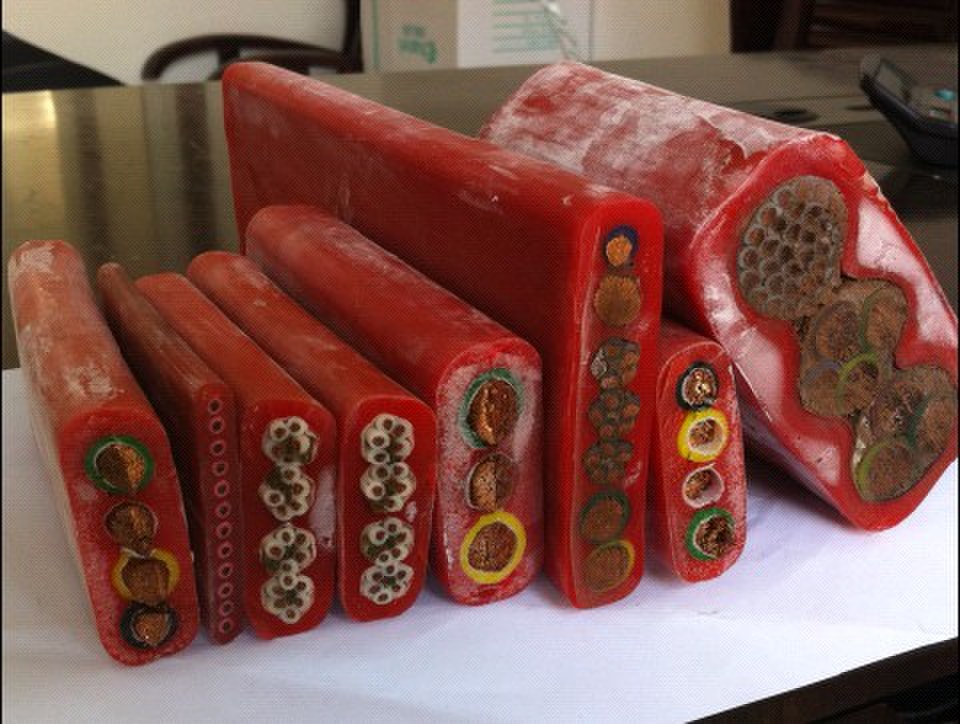

硅橡胶护套移动用扁平软电缆
[当前栏目：硅橡胶柔性扁电缆] [发布日期：2014-08-14]
产品型号：YGGB,YGCB-VFR,YGCB-HF46R,YGCBP,YGCB-VFRP,YGCB-HF46RP
一：产品特点及用途
本产品采用硅橡胶作绝缘或护套材料，由于硅橡胶本身具有耐高温、耐寒、柔软、耐磨、防腐等特性，因此该电缆高温环境下电气性能稳定，抗老化性能好，使用寿命长，适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
分相屏蔽硅橡胶护套扁平电缆适用于作变频器供电电缆。
二：产品执行标准
Q/HHTZH007.4
三：使用特性
1．交流额定电压：U0/U 0.6/1KV
最高工作温度： 180℃
最低环境温度：固定敷设-60℃
2．电缆安装敷设温度应不低于-25℃。
四：移动用扁平电缆型号及名称
表1
| 型号 | 产品名称 |
| YGGB | 硅橡胶绝缘和护套镀锡铜丝移动用扁平软电缆 |
| YGCB-VFR | 丁腈绝缘硅橡胶护套移动用扁平软电缆 |
| YGCB-HF46R | F46绝缘硅橡胶护套移动用扁平软电缆 |
| YGCBP | 硅橡胶绝缘和护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
| YGCB-VFRP | 丁腈绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
| YGCB-HF46RP | F46绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
备注：导体线芯中铜丝可以采用镀锡。
五：代号名称和含义表2
|
代号
|
代号含义
|
|
Y
|
移动用系列
|
|
G
|
硅橡胶绝缘或护套
|
|
VF
|
丁腈绝缘
|
|
B
|
扁型
|
|
P
|
铜丝(镀锡铜丝)屏蔽
|
|
F46
|
聚全氟乙丙烯
|
六：主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于100MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于100MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
|
线芯*标称截面(mm2)
|
导体结构
(根数*直径) mm |
电缆最大外径(mm)
|
|
YGCB、YGCB-YVFR
|
||
|
2*1.5
|
48*0.20
|
12.4*7.8
|
|
2*2.5
|
51*0.25
|
15.0×9.2
|
|
2*4
|
82*0.25
|
16.8×9.8
|
|
2*6
|
123*0.25
|
19.2×10.9
|
|
2*10
|
204*0.25
|
22.5×12.8
|
|
2*16
|
323*0.25
|
25.2×14.9
|
|
2*25
|
513*0.25
|
29.5×17.2
|
|
2*35
|
722*0.25
|
32.8×19.1
|
|
2*50
|
1026*0.25
|
37.6×21.5
|
|
2*70
|
1406*0.25
|
42.6×24.3
|
|
2*95
|
486*0.50
|
48.3×27.3
|
|
2*120
|
608*0.50
|
53.8×29.1
|
|
2*150
|
760*0.50
|
59.3×32.2
|
|
3*1.5
|
48*0.20
|
17.8*6.5
|
|
3*2.5
|
51*0.25
|
20.8×8.0
|
|
3*4
|
82*0.25
|
22.6×9.5
|
|
3*6
|
123*0.25
|
25.8×11.3
|
|
3*10
|
204*0.25
|
34.1×13.2
|
|
3*16
|
323*0.25
|
35.2×15.9
|
|
3*25
|
513*0.25
|
42.3×18.2
|
|
3*35
|
722*0.25
|
46.2×19.1
|
|
3*50
|
1026*0.25
|
60.8×24.0
|
|
3*70
|
1406*0.25
|
69.8×26.8
|
|
3*95
|
486*0.50
|
73.2×28.0
|
|
3*120
|
608*0.50
|
88.5×36.0
|
|
3*150
|
760*0.50
|
98.0×35.1
|
|
4*1.5
|
48*0.20
|
26.5*7.5
|
|
4*2.5
|
945*0.50
|
25.8×9.0
|
|
4*4
|
82*0.25
|
29.4×9.5
|
|
4*6
|
123*0.25
|
34.1×11.8
|
|
4*10
|
204*0.25
|
40.4×12.9
|
|
4*16
|
323*0.25
|
45.9×15.6
|
|
4*25
|
513*0.25
|
54.1×18.1
|
|
4*35
|
722*0.25
|
58.6×20.2
|
|
4*50
|
1026*0.25
|
83.0×26.5
|
|
3×4+2.5
|
82*0.25/51*0.25
|
30.6×10.7
|
|
3×6+4
|
123*0.25/82*0.25
|
31.0×12.8
|
|
3×10+6
|
204*0.25/123*0.25
|
35.0×12.9
|
|
3×16+6
|
323*0.25/123*0.25
|
41.3×15.6
|
|
3×25+10
|
513*0.25/204*0.25
|
|
