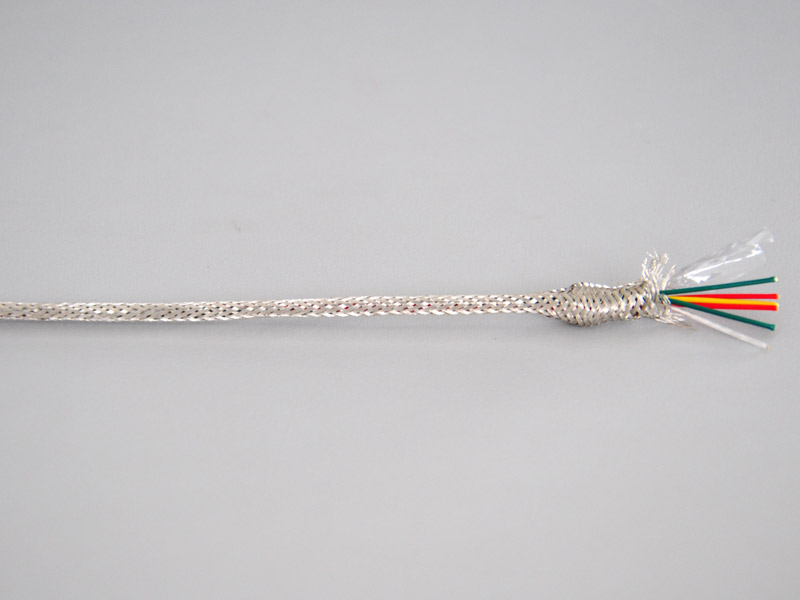

高温屏蔽线-AFRPF-6×0.5

产品型号：高温屏蔽线-AFRPF-6×0.5
执行标准：Q/IRMV1－2008
产品特性：
1、额定电压：300/500V
2、工作温度：-60～+200℃/250℃
3、导 体：绞合镀锡或镀银铜线
4、绝 缘：FEP（200℃）或PFA（250℃）铁氟龙
5、护 套：FEP（200℃）或PFA（250℃）铁氟龙
6、颜 色：红/黄/兰/白/黑/黄绿/棕/绿等

特点/用途：
具有优良的耐腐蚀性能，抗油、强酸、抗强碱、强氧化剂等；具有优良的电绝缘性能、耐高电压、高频损耗小、不吸潮、绝缘电阻大；具有优良的耐燃、耐老化性能、使用寿命长。
电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭堡，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。

规格结构及技术参数：
AFPF产品技术参数（1）

芯数×截面
（mm2）  导体结构
根数/线径（mm）  绝缘  护套  20 ℃时导体直流电阻 （ Ω /km ）
厚度  外径  厚度  外径
1 × 0.12  7/0.15  0.20  0.85  0.20  1.70  150
1 × 0.2  7/0.20  0.20  1.0  0.20  1.90  83.5
1 × 0.35  19/0.16  0.25  1.30  0.25  2.20  49.5
1 × 0.5  19/0.18  0.25  1.40  0.25  2.40  36.0
1 × 0.75  19/0.23  0.25  1.70  0.25  2.70  22.7
1 × 1.0  19/0.26  0.25  1.80  0.25  2.80  19.0
2 × 0.035  7/0.08  0.20  0.65  0.20  2.20  525
3 × 0.05  7/0.10  0.20  0.70  0.25  2.40  330
3 × 0.08  7/0.12  0.20  0.78  0.25  2.50  227
4 × 0.08  7/0.12  0.20  0.78  0.25  2.80  227
6 × 0.08  7/0.12  0.20  0.78  0.25  3.20  227
2 × 0.12  7/0.15  0.20  0.85  0.25  2.70  150
3 × 0.12  7/0.15  0.20  0.85  0.25  2.70  150
4 × 0.12  7/0.15  0.20  0.85  0.25  3.0  150
5 × 0.12  7/0.15  0.20  0.85  0.30  3.30  150
6 × 0.12  7/0.15  0.20  0.85  0.30  3.60  150
7 × 0.12  7/0.15  0.20  0.85  0.30  3.60  150
8 × 0.12  7/0.15  0.20  0.85  0.30  3.90  150
10 × 0.12  7/0.15  0.20  0.85  0.30  4.50  150
12 × 0.12  7/0.15  0.20  0.85  0.30  4.60  150
19 × 0.12  7/0.15  0.20  0.85  0.35  5.50  150
2 × 0.2  7/0.20  0.20  1.0  0.25  2.90  83.5
3 × 0.2  7/0.20  0.20  1.0  0.25  3.00  83.5
4 × 0.2  7/0.20  0.20  1.0  0.30  3.50  83.5
5 × 0.2  7/0.20  0.20  1.0  0.30  3.80  83.5
6 × 0.2  7/0.20  0.20  1.0  0.30  4.20  83.5
7 × 0.2  7/0.20  0.20  1.0  0.30  4.20  83.5
8 × 0.2  7/0.20  0.20  1.0  0.35  4.50  83.5
10 × 0.2  7/0.20  0.20  1.0  0.35  5.20  83.5
12 × 0.2  7/0.20  0.20  1.0  0.35  5.40  83.5
19 × 0.2  7/0.20  0.20  1.0  0.40  6.40  83.5
2 × 0.35  19/0.16  0.25  1.30  0.25  3.50  49.5
3 × 0.35  19/0.16  0.25  1.30  0.25  3.60  49.5
4 × 0.35  19/0.16  0.25  1.30  0.30  4.25  49.5
5 × 0.35  19/0.16  0.25  1.30  0.35  4.70  49.5
6 × 0.35  19/0.16  0.25  1.30  0.35  5.00  49.5
7 × 0.35  19/0.16  0.25  1.30  0.35  5.10  49.5
8 × 0.35  19/0.16  0.25  1.30  0.35  5.50  49.5
10 × 0.35  19/0.16  0.25  1.30  0.40  6.50  49.5
12 × 0.35  19/0.16  0.25  1.30  0.40  6.70  49.5
19 × 0.35  19/0.16  0.25  1.30  0.50  8.0  49.5
2 × 0.5  19/0.18  0.25  1.40  0.25  3.80  36.0
3 × 0.5  19/0.18  0.25  1.40  0.25  3.90  36.0
4 × 0.5  19/0.18  0.25  1.40  0.30  4.60  36.0
5 × 0.5  19/0.18  0.25  1.40  0.35  5.0  36.0
6 × 0.5  19/0.18  0.25  1.40  0.35  5.40  36.0
7 × 0.5  19/0.18  0.25  1.40  0.35  5.40  36.0
8 × 0.5  19/0.18  0.25  1.40  0.35  5.90  36.0
10 × 0.5  19/0.18  0.25  1.40  0.40  7.0  36.0
12 × 0.5  19/0.18  0.25  1.40  0.40  7.20  36.0
19 × 0.5  19/0.18  0.25  1.40  0.50  8.50  36.0
20 × 0.6  19/0.20  0.25  1.50  0.50  9.50  36.0
2 × 0.75  19/0.23  0.25  1.70  0.30  4.60  22.7
3 × 0.75  19/0.23  0.25  1.70  0.40  4.80  22.7
4 × 0.75  19/0.23  0.25  1.70  0.40  5.50  22.7
5 × 0.75  19/0.23  0.25  1.70  0.40  6.0  22.7
6 × 0.75  19/0.23  0.25  1.70  0.40  6.40  22.7
7 × 0.75  19/0.23  0.25  1.70  0.40  6.40  22.7
8 × 0.75  19/0.23  0.25  1.70  0.40  6.90  22.7
10 × 0.75  19/0.23  0.25  1.70  0.40  8.20  22.7
12 × 0.75  19/0.23  0.25  1.70  0.50  8.50  22.7
19 × 0.75  19/0.23  0.25  1.70  0.60  10.20  22.7
2 × 1  19/0.26  0.25  1.80  0.30  4.70  19
3 × 1  19/0.26  0.25  1.80  0.35  4.80  19
4 × 1  19/0.26  0.25  1.80  0.40  5.60  19
5 × 1  19/0.26  0.25  1.80  0.40  6.20  19
6 × 1  19/0.26  0.25  1.80  0.40  6.80  19
7 × 1  19/0.26  0.25  1.80  0.40  6.80  19
8 × 1  19/0.26  0.25  1.80  0.40  7.30  19
10 × 1  19/0.26  0.25  1.80  0.50  8.80  19
12 × 1  19/0.26  0.25  1.80  0.50  9.0  19
19 × 1  19/0.26  0.25  1.80  0.60  10.80  19
2 × 1.5  19/0.32  0.30  2.25  0.40  5.80  11.7
3 × 1.5  19/0.32  0.30  2.25  0.40  6.0  11.7
4 × 1.5  19/0.32  0.30  2.25  0.40  6.80  11.7
5 × 1.5  19/0.32  0.30  2.25  0.40  7.50  11.7
6 × 1.5  19/0.32  0.30  2.25  0.50  8.40  11.7
7 × 1.5  19/0.32  0.30  2.25  0.50  8.40  11.7
8 × .5  19/0.32  0.30  2.25  0.50  9.0  11.7
10 × 1.5  19/0.32  0.30  2.25  0.50  10.50  11.7
12 × 1.5  19/0.32  0.30  2.25  0.60  11.20  11.7
19 × 1.5  19/0.32  0.30  2.25  0.70  13.20  11.7
2 × 2.5  19/0.41  0.40  2.80  0.40  7.0  11.7
3 × 2.5  19/0.41  0.40  2.80  0.40  7.20  6.86
4 × 2.5  19/0.41  0.40  2.80  0.40  8.20  6.86
5 × 2.5  19/0.41  0.40  2.80  0.50  9.20  6.86
6 × 2.5  19/0.41  0.40  2.80  0.50  10.0  6.86
7 × 2.5  19/0.41  0.40  2.80  0.50  10.0  6.86
8 × 2.5  19/0.41  0.40  2.80  0.60  11.0  6.86
10 × 2.5  19/0.41  0.40  2.80  0.70  13.20  6.86

AFF-B（扁形）产品技术参数（2） 芯数×截面
（mm2）  导体结构
根数/线径（mm）  绝缘  护套  20 ℃时导体直流电阻 （ Ω /km ）
厚度  外径  厚度  外径
2 × 0.12  7/0.15  0.20  0.85  0.25  1.8*2.70  150
2 × 0.2  7/0.20  0.20  1.0  0.25  2.0*3.0  83.5
2 × 0.35  19/0.16  0.25  1.30  0.25  2.3*3.6  49.5
2 × 0.5  19/0.18  0.25  1.40  0.25  2.40*3.80  36.0
2 × 0.75  19/0.23  0.25  1.70  0.30  2.8*4.5  22.7
2 × 1  19/0.26  0.25  1.80  0.30  2.90*4.7  19.0
2 × 1.5  19/0.32  0.30  2.25  0.40  3.6*5.8  11.7
2 × 2.5  19/0.41  0.40  2.80  0.40  4.2*7.0  6.86
