35kV铝合金挤包绝缘电力电缆

[当前栏目:铝合金电缆]      [发布日期:2014-07-23]

35kV及以下铝合金导体挤包绝缘电力电缆
1   产品简介

铝合金导体挤包绝缘电力电缆采用8000系列铝合金做导体,它具有良好的导电性能、耐腐蚀性能、抗蠕变性能,在电力输、配电系统中使用安全可靠。与铜导体相比比重轻、柔软,易于加工,且资源丰富,可有效地降低电缆制造、安装敷设的成本。
2 产品标准
Q/ZL 31-2009《额定电压1kV(Um=1.2 kV)到3kV(Um=3.6kV)铝合金导体挤包绝缘电力电》
Q/ZL 33-2009《额定电压6kV(Um=7.2 kV)到35kV(Um=40.5kV)铝合金导体挤包绝缘电力电》
3.电缆型号、名称、规格和使用环境
3.1电缆型号、名称和使用环境,见表1:
表1. 电缆型号、名称和使用环境


型号

电  缆  名  称

使  用  环  境

VLHV

铝合金芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

电缆可敷设在室内、空气中、排水较好的沟道桥架或管道中。

VLHY

铝合金芯聚氯乙烯绝缘聚乙烯(或聚烯烃)护套电力电缆

VLHV22

铝合金芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,或直接敷设在土壤中并能承受一定的机械压力。

VLHV23

铝合金芯聚氯乙烯绝缘钢带铠装聚乙烯(或聚烯烃)护套电力电缆

VLHV32

铝合金芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,跨度较大的桥架,或敷设高落差的环境中,并能承受一定的机械拉力。

VLHV33

铝合金芯聚氯乙烯绝缘细钢丝铠装聚乙烯(或聚烯烃)护套电力电缆

VLHV42

铝合金芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,跨度较大的桥架,或敷设高落差的环境中,并能承受较大的机械拉力。

VLHV43

铝合金芯聚氯乙烯绝缘粗钢丝铠装聚乙烯(或聚烯烃)护套电力电缆

VLHV62

铝合金芯聚氯乙烯绝缘非磁性金属带铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,或直接敷设在土壤中并能承受一定的机械压力。

VLHV63

铝合金芯聚氯乙烯绝缘非磁性金属带铠装聚乙烯(或聚烯烃)护套电力电缆

VLHV72

铝合金芯聚氯乙烯绝缘非磁性金属丝铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,跨度较大的桥架,或敷设高落差的环境中,并能承受一定的机械拉力。

VLHV73

铝合金芯聚氯乙烯绝缘非磁性金属丝铠装聚乙烯(或聚烯烃)护套电力电缆

YJLHV

铝合金芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

电缆可敷设在空气、干燥的土壤、排水较好的隧道或管道中。

YJLHY

铝合金芯交联聚乙烯绝缘聚乙烯(或聚烯烃)护套电力电缆

YJLHV22

铝合金芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,或直接敷设在土壤中并能承受一定的机械压力。

YJLHV23

铝合金芯交联聚乙烯绝缘钢带铠装聚乙烯(或聚烯烃)护套电力电缆

YJLHV32

铝合金芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,跨度较大的桥架,或敷设高落差的环境中,并能承受一定的机械拉力。

YJLHV33

铝合金芯交联聚乙烯绝缘细钢丝铠装聚乙烯(或聚烯烃)护套电力电缆

YJLHV42

铝合金芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,跨度较大的桥架,或敷设高落差的环境中,并能承受较大的机械拉力。

YJLHV43

铝合金芯交联聚乙烯绝缘粗钢丝铠装聚乙烯(或聚烯烃)护套电力电缆

YJLHV62

铝合金芯交联聚乙烯绝缘非磁性金属带铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,或直接敷设在土壤中并能承受一定的机械压力。

YJLHV63

铝合金芯交联聚乙烯绝缘非磁性金属带铠装聚乙烯(或聚烯烃)护套电力电缆

YJLHV72

铝合金芯交联聚乙烯绝缘非磁性金属丝铠装聚氯乙烯护套电力电缆

电缆可敷设干燥的土壤中,跨度较大的桥架,或敷设高落差的环境中,并能承受一定的机械拉力。

YJLHV73

铝合金芯交联聚乙烯绝缘非磁性金属丝铠装聚乙烯(或聚烯烃)护套电力电缆

3.2  电缆规格,见表2
表2  电缆规格


芯  数

导体标称截面

1

10~500

2、3、4

10~400

3+1、4+1、3+2

10~400

4、主要试验项目及技术指标
4.1 导体直流电阻
成品电缆或从成品电缆上取下的试样,电阻测量值按GB/T 3956规定的公式和系数校正到20℃下1 km长度的数值。
每一根导体20℃时的直流电阻应不超过GB/T 3956规定的相应的最大值。
4. 2 局部放电试验
局部放电测试系统灵敏度不大于5pC。标准规定成品电缆在1.75U0下的局部放电量不大于5pC.
4.3  交流耐压试验
试验在成品电缆上进行。在导体和金属屏蔽之间施加2.5U0交流电压,保持30分钟,或在导体和金属屏蔽之间施加3.5U0交流电压,保持5分钟,绝缘不击穿。

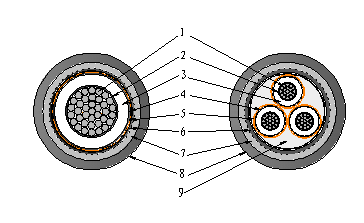

  1. 电缆典型结构示意图(YJLH32型)



电缆结构示意图

  1.绞合紧压圆导体 2.挤出内屏蔽 3.挤出交联聚乙烯绝缘 4.挤出绝缘屏蔽 5.金属屏蔽 6.隔离套 7.金属丝(或带)铠 8.挤出外护套 9.多芯填充物。
