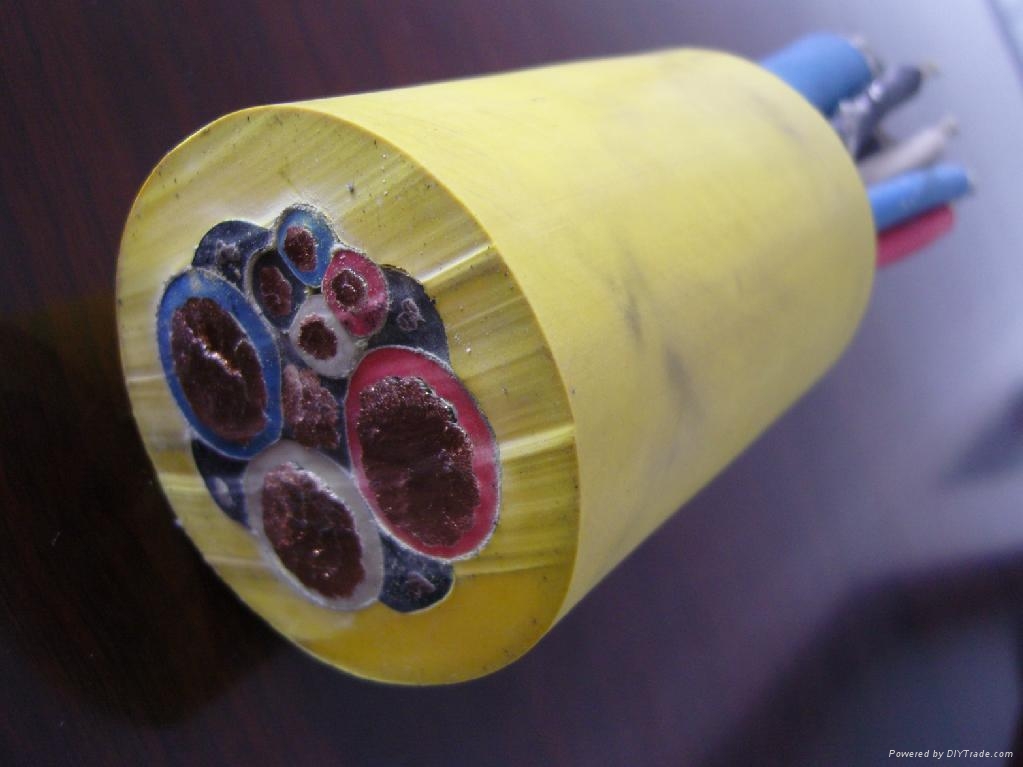

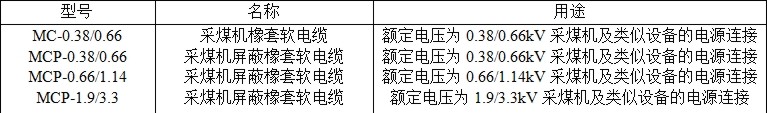

MC、MCP1.9/3.3KV及以下系列采煤机软电缆

煤矿用移动类阻燃型额定电压1.9/3.3kV及以下采煤机软电缆

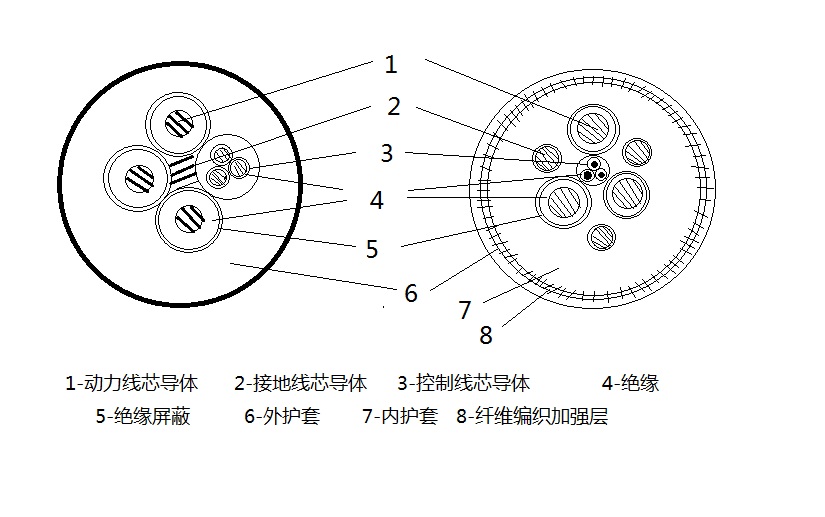

2）结构形式（截面示意图）：

①额定电压0.38/0.66kV的电缆采用如图所示的A型结构；
②额定电压0.66/1.14kV及以上的电缆采用如图所示的A型或B型结构。

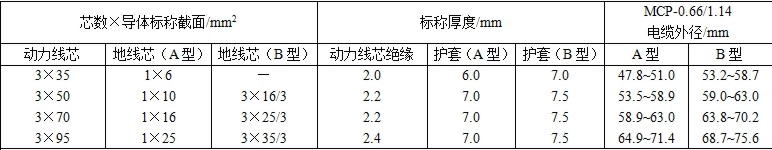

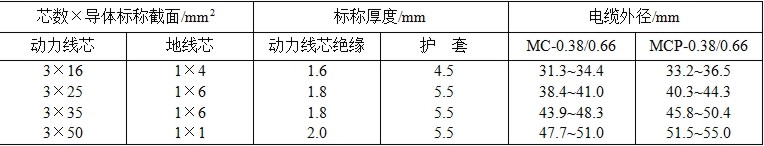

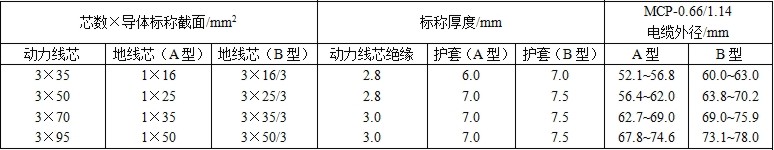

规格、结构及参数：见表2- 表4的规定

                                                      表2

                                                    表3


                                                       表4

技术要求：

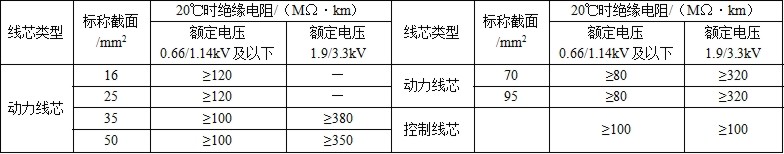

1）电缆20℃时的绝缘电阻，应符合表5的规定。
                                            表5

①控制线芯数不少于3根，线芯标称截面采用2.5mm2或4mm2规格。置放位置如图中A型和B型数字3的示意。
2）电气、机械物理性能要求和检测方法、按MT/T818.1、2各有关条款规定。
3）阻燃性能：单根垂直耐燃烧试验、成束耐燃烧试验及负载条件下的耐燃烧试验性能，均应达到MT/T386标准中的各项试验要求。

包装、交货要求：
①电缆应整齐卷绕在电缆交货盘上，每盘只允许卷绕同一型号同一规格的电缆，电缆端头必须紧密包封。
②交货长度应不小于200米，短段电缆应不超过总长度的10%，计量误差不超过±0.5%（或按双方协议商定长度交货）。
