伴热电缆在蒸发罐液位测量上的应用

[当前栏目:技术支持]      [发布日期:2015-08-11]

1.蒸发罐液位测量的原理
    目前制盐蒸发罐液位的测量常规方案还是采用单插入法兰液位变送器或单平远传法兰液位变送器来检测液位(安装示意图见图1)。为保证液位变送器正/负压室的气相平衡.需在变送器负压侧接一负压管与蒸发罐上部的气相相接。因在运行时,负压管中会有二次蒸汽冷凝,形成一定高度的液柱.对变送器的负压室造成附加的压力,故在初次安装时,确定变送器量程后,在空罐状态需将低压侧管路充满水.并将由此产生的差压迁移掉,即负迁移。经过量程迁移后,在运行时,变送器检测到的差压值转换成4 20 mA输出信号.就与液位零位至满量程成一一对应关系了。

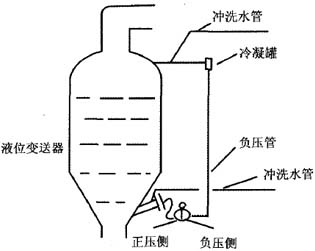

图1 液压变送器安装示意图

2.液位测量系统伴热的特殊性
    在制盐工程中.由于蒸发罐大多是负压.有一定的真空,因此水的沸点较正常大气压下要低得多。例如在盐硝联产工程中.正常工况下,EV一303罐的绝压约为17 KPa左右,EV一304罐的绝压约为8 KPa左右。在EV一303、304罐中,当液位变送器负压管伴热温度分别达到58℃、42℃以上时,变送器负压管中的冷凝水便会闪发.从而造成液位检测故障。我们原先使用蒸汽伴热时.由于用来伴热的蒸汽温度较高,加上被伴热的变送器负压管本身管径较细,热容小,又没有设置伴热的温度检测仪表.伴热时间一长,变送器负压管中的冷凝水便沸腾闪发,形成汽/液两相,导致液位显示值剧列波动,冷凝水被蒸发掉一部分后,又会造成液位测量值出现偏高的现象。
使用蒸汽伴热.有可能导致伴热温度太高。而使用伴热电缆,在EV一303、304罐液位伴热上也有可能出现伴热温度过高现象。虽然我们使用低温型自限温伴热电缆(最高维持温度65℃),也就是说如果在保温没有热损失的情况下.变送器负压管的温度最高将能达到6O℃多一些就不再上升.但实践表明即使在负压管上平行单根铺设伴热电缆.其伴热温度也有可能超过5O℃ (视环境温度及保温状况导致热损失的大小而有所不同)。由于液位测量系统伴热的特殊性.故我们在应用伴热电缆时.还是很有必要对其伴热温度加以检测并进行控制。
