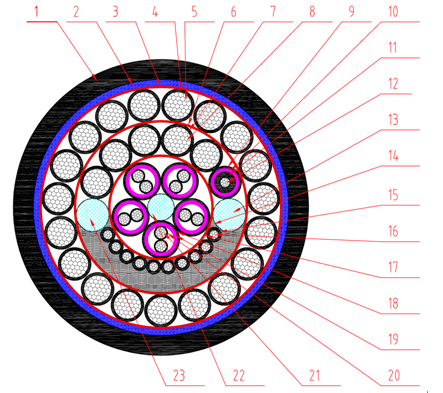

序号
|
标注编号
|
构成定义及参数说明
|
备注
|
1
|
1
|
雾面PUR
|
|
2
|
2
|
凯夫拉编织网
|
|
3
|
3、6、17
|
无纺布绕包层
|
|
4
|
4、7、9、11、15、18、20
|
导体绝缘层
|
JPTE
|
5
|
5、8
|
24×1.5 mm2线芯
|
镀锡铜丝
|
6
|
16
|
10×0.5 mm2线芯
|
镀锡铜丝
|
7
|
21
|
5×2×0.25 mm2线芯
|
镀锡铜丝
|
8
|
19
|
5×2×0.25 mm2屏蔽编织网
|
镀锡铜丝
|
9
|
10
|
同轴线屏蔽编织网
|
镀银铜丝
|
10
|
12
|
同轴线线芯
|
镀银铜丝
|
11
|
14
|
尼龙填充物
|
|
12
|
13、22、23
|
尼龙绳
|
填充物
|
序号
|
参数名称
|
技术参数设计及验收参考值
|
备注
|
||
1
|
电缆类别
|
综合电缆
|
|
||
2
|
电缆应用范围
|
拖链系统及移动场合
|
|
||
3
|
线芯线径设计
|
24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1
|
|
||
4
|
线芯导体材质
|
镀锡铜丝
|
|
||
5
|
四种线芯导体结构
及绞合外径
|
导体构成
|
绞合外径
|
|
|
1.5 mm2:85/0.15±0.004mm
|
1.6mm
|
||||
0.5 mm2:33/0.14±0.004mm
|
0.93mm
|
||||
0.25 mm2:16/0.14±0.004mm
|
0.65mm
|
||||
SFF:7/0.12±0.003mm
|
0.36 mm
|
||||
6
|
导体绝缘层的平均厚度
最薄点
绝缘外径
|
平均厚度
|
最薄点
|
绝缘外径
|
|
1.5 mm2:0.7mm
|
0.53mm
|
3.0±0.1mm
|
|||
0.5 mm2:0.53mm
|
0.38mm
|
2.0±0.1mm
|
|||
0.25 mm2:0.42mm
|
0.28mm
|
1.5±0.1mm
|
|||
SYV:0.57mm
|
0.51mm
|
1.5±0.1mm
|
|||
7
|
导体绝缘层材质
|
JPTE,具体以样品为准
|
|
||
8
|
绝缘层颜色
|
相同线径的线芯必须用不同颜色加以区分,具体颜色不限
|
|
||
9
|
同轴屏蔽网规格
|
镀银丝编织屏蔽,屏蔽密度≥100%,屏蔽后挤包透明PVC内护套,外径2.8±0.2mm
|
|
||
10
|
5×2×0.25屏蔽网规格
|
每组分别镀锡丝缠绕屏蔽屏蔽密度≥100%,屏蔽后绕包无纺布
|
|
||
11
|
外护套规格
|
材质及颜色
|
雾面PUR,黑色
|
|
|
平均厚度及最薄点
|
2.0mm,1.6mm
|
||||
成品外径
|
控制在20±0.2mm以内
|
||||
12
|
标识丝印
|
公司logo(最好彩色)或公司全称,间隔1m
|
|
||
13
|
20℃时导体最大直流电阻(Ω/KM)
|
1.5 mm2:13.3Ω
|
|
||
0.5 mm2:40.1Ω
|
|||||
0.25 mm2:71.6Ω
|
|||||
14
|
最小弯曲半径
|
符合GB9330-88《塑料绝缘控制电缆》规定的技术要求
|
|
||
15
|
额定耐压
|
导体与绝缘屏蔽层之间耐压:300V
|
|
||
导体与导体之间耐压:300V
|
|||||
16
|
额定耐温
|
非弯曲时允许安装温度范围:-40℃ ~ +200℃
|
|
||
弯曲时允许安装温度范围:-30℃ ~ +200℃
|
|||||
所有绝缘层在200℃温度下烘烤时不收缩不变形
|
|||||
17
|
抗拉强度设计
|
抗拉强度:≥8000N
|
|
||
采用单根250N的凯夫拉,共计32根,进行网状编织,凯夫拉编制前进行胶浸处理
|
|||||
18
|
使用寿命
|
≥5000000耐磨次数
|
|
||
19
|
紧实度要求
|
线芯和外护套之间不能有空隙,务必紧实;50cm情况下测试,单根线芯拉动时不能与其它线芯之间产生相对位移
|
|
||
20
|
外护套封装要求
|
封装后的外护套表面务必均匀、平整、光滑,不能凹凸不平
|
|
||
21
|
数量及规格
|
单根长度不低于200m,中间不能有断头,以木质卷盘形式交货;试验合格确定总数量;试验段长度200m。
|
|
||
22
|
验收标准
|
以上技术参数在验收时的允许误差:≤1%
|
|
