KVCY风能发电屏蔽电缆

[当前栏目:风能电缆]      [发布日期:2018-06-13]

KVCY电缆KVCY风能电缆KVCY风能发电电缆KVCY屏蔽电缆

产品标准:QB/TWB2002-06
适用范围:
KVCY风能发电用屏蔽控制电缆适用于风机机舱内自由悬挂或固定安装。
型号名称




型  号

名    称

KVCY

风能发电用屏蔽控制电缆



环境条件
海拔高度:1000m
周围空气温度:多年平均气温:10℃
极端最高气温:50℃
极端最低气温:-42℃
平均相对湿度:多年平均值:80%
耐受地震能力:水平加速度:0.2g
垂直加速度:0.1g
安全系数:1.67
其中g为重力加速度,其值为9.8m/s²
极大风速:30.0m/s
电缆敷设范围


电缆主要敷设范围为风机机舱内,可能有机械润滑油泄漏或溢出的空间内敷设。
使用特性
额定电压U0/U为300/500V;
电缆的长期工作环境温度:
移动状态:-5~+70℃;
固定状态:-40~+70℃;
电缆的敷设环境温度不低于-5℃;
电缆的最小允许弯曲半径:
移动状态:10d
固定状态:5d      d——电缆外径
产品介绍

上海KVCY|屏蔽风能电缆最低价|风能电缆性能

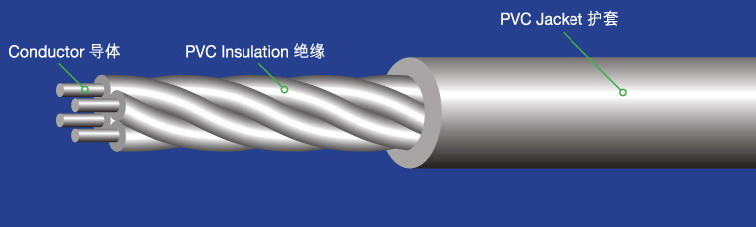

导体
导体应符合IEC60228规定的第五种不镀锡导体规定的要求。
导体表面应光洁、无油污、无损伤绝缘的毛刺,以及凸起或断裂的单线。
隔离层
每根导体外面包覆一层由合适材料制成的隔离层。
绝缘
绝缘厚度的标称值应符合IEC 60227-7的规定,绝缘厚度的平均值应不小于标称值,其最薄处厚度应不小于标称值的90%—0.1mm。
绝缘采用PVC绝缘,其性能应符合IEC 60227-1中表1规定的PVC/D型绝缘料的规定。绝缘应紧密挤包在导体上,且应容易剥离而不损伤绝缘体、导体或镀层。绝缘表面应平整、色泽均匀。
绝缘线芯采用数字标志以示识别,并应符合DIN VDE 0293的规定,黄-绿色接地线放于缆芯最外层(3芯及以上电缆)。

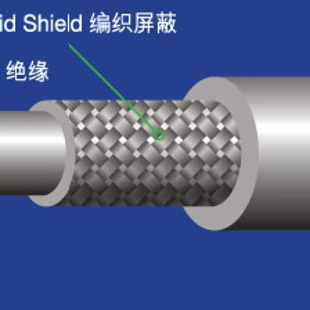

屏蔽
屏蔽层采用镀锡铜丝编织,编织密度应不低于85%。
护套
护套厚度的标称值应符合IEC 60227-7的规定,并且外护套的平均值应不小于标称值,其最薄处厚度应不小于标称值的85%-0.1mm。
护套采用柔软PVC混合材料,其性能应符合IEC 60227-1中表2的规定PVC/ST5型的规定。护套应紧密挤包在绞合的绝缘线芯或包覆层上,并且,电缆外护套表面应光洁,色泽均匀。
电缆的外径应符合IEC 60227-7的规定。护套颜色为灰色或黑色。
成品电缆
成品电缆20℃时导体直流电阻值应不大于IEC60228中的规定。
成品电缆及绝缘线芯应能经受规定的交流额定电压2500V耐压试验,要求5分钟内不发生击穿。
成品电缆线芯绝缘电阻应不小于20MΩ•km。
成品电缆绝缘的机械物理性能应符合IEC 60227-1的规定。
成品电缆护套的机械物理性能应符合IEC 60227-1的规定。
成品电缆应能通过EN 50265-2-1或IEC 60332-1规定的燃烧试验。
成品电缆20℃时屏蔽阻抗应不大于10Ω/km。

(一)用途 产品适用于风力发电设备中叶轮机及固定安装塔内货其类似场合的1.8/3kV及以下风力发电用耐扭曲软电缆。 (二)型号、名称 1、型号代号的含义 风力发电用电缆系列代号                     FD   阻燃C类                                    ZC(如用户要求) 低烟无卤阻燃C类                            WDZC(如用户要求) 铜导体                                    (T)省略 乙丙橡皮绝缘或其他相当的合成弹性体绝缘     E  硅橡胶橡皮或其相当混合物绝缘               G 硅橡胶橡皮或其相当混合物护套               G 聚氨酯弹性体护套(TPU)                      U 氯磺化聚乙烯橡皮或其他相当的合成弹性体护套 H 氯丁橡皮或其他相当的合成弹性体护套         F 热塑性弹性体护套                           S  适应的最低环境温度:  -55℃ (耐严寒型)  -55 -40℃ (耐寒型)   -40 -25℃:            -25 2、型号、名称 表1  电缆的型号和名称



型号 额定电压 名称
FDEF-25(-40) 450/750V 0.6/1kV 1.8/3kV 铜芯乙丙橡皮绝缘氯丁橡皮护套风力发电用(耐寒)耐扭曲软电缆
FDES-25(-40) 铜芯乙丙橡皮绝缘热塑弹性体护套风力发电用(耐寒)耐扭曲软电缆
FDGG-40(-55) 铜芯硅橡胶橡皮绝缘硅橡胶橡皮护套风力发用电耐寒(耐严寒)耐扭曲软电缆
FDGU-40(-55) 铜芯硅橡胶橡皮绝缘聚氨酯弹性体护套风力发电用耐寒(耐严寒)耐扭曲软电缆
FDEU-40(-55) 铜芯乙丙橡皮绝缘聚氨酯弹性体护套风力发电用耐寒(耐严寒)耐扭曲软电缆
FDEG-40(-55) 铜芯乙丙橡皮绝缘硅橡胶橡皮护套风力发电用耐寒(耐严寒)耐扭曲软电缆
FDEH-25(-40) 铜芯乙丙橡皮绝缘氯磺化聚乙烯橡皮护套风力发电用(耐寒)耐扭曲软电缆



(三)规格 表2  电缆的规格



型号 额定电压 芯数 标称截面mm2
FDEF FDES FDGG FDGU FDEU FDEG FDEH FDES 450/750V 0.6/1 kV 2 1~25
3 1~300
3+1 4~185
4 1~300
5 1~25
6~36 1.5~4
1.8/3kV 1 10~400
3 10~240



(四)使用特性 1、导体的最高长期运行工作温度90℃。 2、电缆最低工作温度:-40℃。(适合于寒冷地区) 3、短路时(最长持续时间不超过5s)电缆的最高温度250℃。 4、电缆的最小弯曲半径:不小于电缆外径的6倍。 5、电缆导体允许张力负荷:15N/mm2. 6、电缆具有耐扭(部分电缆)、耐油、耐湿热(部分电缆)、耐紫外线、耐臭氧和耐盐雾(部分电缆)。 二、额定电压8.7/10kV、26/35kV乙丙绝缘风力发电用电力电缆 (一)电缆的用途 产品适用于机枪内发电机电子(或转子)至塔基交流器的电力传输。 (二)电缆的型号、名称 1、型号代号的含义 FD—风力发电用电缆;E—乙丙绝缘;F—氯化聚乙烯护套 2、电缆的型号、名称 额定电压8.7/10、26/35kV风力发电用电力电缆的名称和型号见表7。 表7  电缆的型号和名称



型     号 额定电压 名称
FDEF 8.7/10kV   26/35kV 乙丙橡皮绝缘氯化聚乙烯护套电力电缆



(三)电缆的规格 额定电压8.7/10、26/35kV风力发电用电力电缆的规格见表8。 表8  电缆的规格



型  号 芯  数 标称截面  mm2
FDEH-8.7/10kV 1 35-240
FDEH-26/35kV 3 25-70



(四)电缆的使用特性 1、导体的最高长期运行工作温度90℃。 2、电缆最低工作温度:-40℃。(适合于寒冷地区) 3、短路时(最长持续时间不超过5s)电缆的最高温度250℃。 4、电缆的最小弯曲半径:不小于电缆外径的6倍。 5、电缆导体允许张力负荷:15N/mm2. 6、电缆具有耐扭(部分电缆)、耐油、耐湿热(部分电缆)、耐紫外线、耐臭氧和耐盐雾(部分电缆)。 三、额定电压300/500V及以下聚氯乙烯绝缘风力发电用控制电缆 (一)电缆的用途 产品适用于风力发电机种的低频弱电、信号传输等。 (二)电缆的型号、名称 KVCY—风能发电用屏蔽电缆(聚氯乙烯绝缘聚氯乙烯护套镀锡铜丝编织总屏蔽风能发电用电缆) (三)电缆使用特性 1、导体的最高长期运行工作温度70℃。 2、电缆最低工作温度:-40℃。(适合于寒冷地区) 3、短路时(最长持续时间不超过5s)电缆的最高温度250℃。 4、电缆的最小弯曲半径:不小于电缆外径的6倍。 5、电缆导体允许张力负荷:15N/mm2. 6、电缆具有耐扭(部分电缆)、耐油、耐湿热(部分电缆)、耐紫外线、耐臭氧和耐盐雾(部分电缆)。








公司其它电缆产品:
按材质分类有:硅橡胶电缆耐高温硅橡胶电缆硅橡胶柔性电缆行车用硅橡胶电缆,钢包车用硅橡胶电缆,移动硅橡胶电缆,橡套电缆氟塑料电缆,丁腈电缆。
典型型号:见电线电缆型号。来电即可咨询当前实时电缆价格。欢迎广大客户选购。
