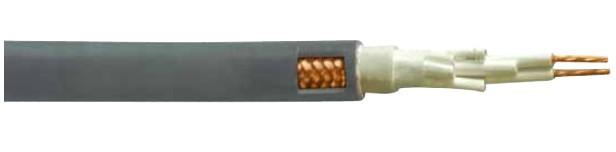

低烟无卤控制电缆

低烟无卤电缆适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。

一、概述：
       低烟无卤电缆适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。电缆的无卤低烟、低卤低烟特性，当火灾发生时，蔓延速度慢，烟浓度低，可见度高，有害气体释放量小，便于人员撤离。燃烧气体的腐蚀性小，也避免了对仪器设备的损害，低卤、无卤的特性，使得电缆材料在耐老化和耐紫外线及其它辐照性能大大提高，从而延长电缆的使用寿命。
二、产品执行标准：
     低烟无卤电缆按GB9330-88　Q/WTL11-2003标准执行
三、低烟无卤电缆使用特性；
   1.电缆额定电压UO/U:450/750V，交流聚烯烃UO/U为0.6/1KV
   2.电缆长期工作温度为:-20℃－90℃，-40℃－105℃
   3.推荐弯曲半径:无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
四、主要技术指标
    1.电缆应经受环境温度下工频电压试验3kV，5min不击穿
    2.电缆的透光率应符合下表

电缆外径　D(mm)	透光率(％)≥	电缆外径　D(mm)	透光率(％)≥
D＞40	70	5＜D≤10	50
10＜D≤40	60	D≥5	40

  3.电缆的不延燃性(阻燃特性):应通过GB12666.5-90中B类成束燃烧试验。单根电线电缆垂直燃烧试验应通过GB12666.2-90
  4.卤酸气体释放量，符合IEC754-1
  5.燃烧气体的PH值和导电率，符合IEC754-2　PH≥4.3　电导率≤10μS/mm。

五、基本型号及名称

型号	名称
DLD-KVV	铜芯低烟低卤聚氯乙烯绝缘和护套控制电缆
DLD-KVVP	铜芯低烟低卤聚氯乙烯绝缘和护套铜网编织屏蔽控制电缆
DLD-KVV22	铜芯低烟低卤聚氯乙烯绝缘和护套钢带铠装控制电缆
WLD-KJEG	铜芯无卤低烟交联聚烯烃绝缘热固性护套控制电缆
WLD-KJEGP	铜芯无卤低烟交联聚烯烃绝缘热固性护套铜网屏蔽控制电缆
WLD-KJEGP2-22	铜芯无卤低烟交联聚烯烃绝缘热固性护套铜带屏蔽钢带铠装控制电缆
WLD-KJES	铜芯无卤低烟交联聚烯烃绝缘热塑性护套控制电缆
WLD-KJESP	铜芯无卤低烟交联聚烯烃绝缘热塑性护套铜网屏蔽控制电缆
WLD-KJES22	铜芯无卤低烟交联聚烯烃绝缘热塑性护套钢带铠装控制电缆
DLD-KSF	铜芯低烟低卤热塑性绝缘丁腈热塑体护套控制电缆
DLD-KSFP	铜芯低烟低卤热塑性绝缘丁腈热塑体护套铜网屏蔽控制电缆
DLD-KSFP2-22	铜芯低烟低卤热塑性绝缘丁腈热塑体护套铜带屏蔽钢带铠装控制电缆
