WDZB-DCEYJ WDZ-DZETR DDZ-DZETR WDFS-YJE-DC750V WDZ-DCEFR轨道牵引

[当前栏目:低烟无卤阻燃电缆]      [发布日期:2016-08-28]

WDZB-DCEYJ WDZ-DZETR DDZ-DZETR WDFS-YJE-DC750V WDZ-DCEFR轨道牵引用电缆

用途
主要适用于额定电压3000V及以下的城市轨道交通、铁路电气化及地铁线路的直流电力传输。

型号名称
●产品型号见表1                                                                         表1



    型   号 名        称
DCEFR   乙丙橡胶绝缘弹性体护套直流牵引软电缆
WDZ-DCEFR 乙丙橡胶绝缘弹性体护套无卤低烟阻燃直流牵引软电缆




产品规格
●产品规格见表2                                                                            表2



型   号 芯   数 额定电压V 标称截面mm2
DCEFR
WDZ-DCEFR
1
750
1500
10,16,25,35,50,70,95,
120,150,185,240,300,400



使用特性
● 电缆导体长期工作温度不超过90℃。
● 在事故运行状态下(持续时间不超过5秒),导体最高温度不超过250℃。
● 电缆的敷设温度应不低于0℃,允许弯曲半径:不小于电缆外径的4倍。

1) 额定电压1.8KV及以下轨道交通直流电力电缆(绝缘可为交联聚乙烯和乙丙橡胶)

DC-WDZA-YJY、DC-WDZB-YJY

DC-DDZA-YJY、DC-DDZB-YJY

DC-WDZA-EYR、DC-WDZB-EYR

DC-DDZA-EYR、 DC-DDZB-EYR

2. 规格

电缆的芯数为1芯 https://www.zsdianlan.com

电缆的标称截面为50~630mm2

二、 产品功能介绍

额定电压1.8kV及以下直流电力电缆:主要用于城市轨道交通的直流牵引供电系统直流电力传输。

三、 使用特性

1. 电缆导体的最高额定温度为90℃。

2. 电缆导体短路时(最长持续时间部超过5s)导体的最高温度250℃。

3. 电缆敷设温度

1) 聚氯乙烯绝缘电缆敷设温度不低于0℃。 https://www.zsdianlan.com

2) 交联聚乙烯绝缘和乙丙橡胶绝缘电缆敷设温度不低于-20℃。

4. 敷设电缆时的环境温度应不低于0℃,其最小弯曲半径:第2种绞合导体应不小于电缆外径的15倍,第5种、第6种软铜导体应不小于电缆外径的6倍

型号、名称及规格

1.  电缆的型号及名称

乙丙橡胶绝缘直流电力电缆型号及名称见下表:

undefined

注:型号中X—代表阻燃级别ABCD



交联聚乙烯绝缘弹性体护套直流电力电缆的型号及名称见下表:

2.3

注:型号中X—代表阻燃级别ABCD



低烟无卤聚烯烃绝缘低烟无卤聚烯烃护套直流电力电缆型号及名称见下表:

undefined

注:型号中X—代表阻燃级别ABCD



低烟低卤聚烯烃绝缘低烟低卤聚烯烃护套直流电力电缆型号及名称见下表:

undefined

注:型号中X—代表阻燃级别ABCD



聚氯乙烯弹性体绝缘弹性体护套直流电力电缆的型号及名称见下表:

undefined

注:型号中X—代表阻燃级别ABCD



      举例说明如下:





  •                                     DC-ZRA-FF-750V  1×95
  •         A类阻燃型铜芯聚录乙烯弹性体绝缘聚氯乙烯弹性体护套直流电力电缆
  •         额定电压为750V,单芯,标称截面95mm2
  •
  •                                     DC-WDZA-YJV-1500V  1×240
  •         A类阻燃型铜芯交联聚乙烯绝缘低烟无卤聚烯烃护套直流电力电缆
  •         额定电压为1.5KV,单芯,标称截面240mm2
  •
  •                                     DC-DDZB-FF24-1500  1×400 https://www.zsdianlan.com
  •         B类阻燃型铜芯低烟低卤聚烯烃弹性体绝缘钢带铠装低烟低卤聚烯烃弹性体护套直流电力电缆
  •         额定电压为1.5KV,单芯,标称截面400mm2
  •
  •                                    DC-WDZA-FF-1800V  1×240
  •         A类阻燃型铜芯低烟无卤聚烯烃弹性体绝缘低烟无卤聚烯烃弹性体护套直流电力电缆
  •         额定电压为1.8KV,单芯,标称截面240mm2
  •

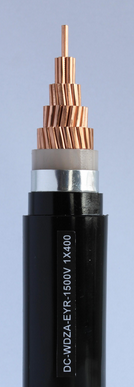

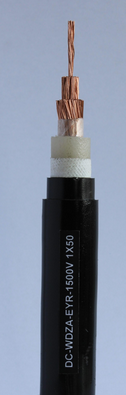

  •                                    DC-WDZA-EYR-1500V  1×400
  •         A类阻燃铜芯软导体乙丙橡胶绝缘低烟无卤聚烯烃护套直流电力电缆
  •         额定电压为1.5KV,单芯,标称截面400mm2





2.  直流电力电缆的规格见下表:

undefined
四.电缆结构示意图

undefined
           undefined
         undefined

五. 主要电气性能指标





  1.   20℃导体直流电阻不大于Ω/Km: https://www.zsdianlan.com
  •    第2种绞合导体直流电阻符合下表的规定
    undefined


  •   第5种绞合软铜导体直流电阻符合下表的规定
     undefined

  •   第6种绞合软铜导体直流电阻符合下表的规定
     undefined





2.   交流电压试验

交流电压试验应在环境温度下进行。将电缆浸入室温水中1h,在导体和水之间施加试验电压5min,工频试验电压见下表,对应额定电压的单相试验电压如下表。

undefined

注:在任何情况下,电压都应逐渐升高到规定值,要求绝缘无击穿。



六. 燃烧性能

1.  直流电力电缆的阻燃性能通过GB18380.3-2001规定的A类成束电缆垂直燃烧试验。

2.  低烟无卤型直流电力电缆燃烧时的低烟性能满足在GB/T17651-1998规定条件下,燃烧产生的烟浓度其最小透光率一般不小于60%,当用户有特殊要求时,我方产品最小透光率可以做到85%

3.  低烟无卤型直流电力电缆燃烧时的无卤性能满足在GB/T17650-1998规定条件下,燃烧产生的卤酸气体溢出量不大于5mg/g,PH值不小于4.3,电导率不大于10μs/mm.

4.  低烟无卤型直流电力电缆毒性指数小于2.5。

https://www.zsdianlan.com

七. 电缆特殊性能

我方可以根据用户需求设计电缆特殊性能,具体包括:

1. 电缆防水、防潮性能

2.   电缆抗日照与防紫外光性能

3.   电缆防白蚁和防鼠咬性能

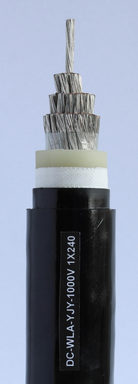

DC-WDZA-EYR DC-WDZX-YJY DC-WDZA-FF-1800V轨道交通直流电力电缆 DC-WDZA-EYR DC-WDZX-YJY DC-WDZA-FF-1800V轨道交通直流电力电缆

DC-WDZA-EYR DC-WDZX-YJY DC-WDZA-FF-1800V轨道交通直流电力电缆 DC-WDZA-EYR DC-WDZX-YJY DC-WDZA-FF-1800V轨道交通直流电力电缆

型号 名称 执行标准
DCYJV 交联聚乙烯绝缘聚氯乙烯护套直流牵引电缆 QB/TWB2008-06
DVYJVR 交联聚乙烯绝缘聚乙烯护套直流牵引软电缆
DCEFR 乙丙橡胶绝缘弹性体护套直流牵引软电缆
WDZ-DCYJY 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃直流牵引电缆
WDZ-DCYJYR 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃直流牵引软电缆
WDZ-DCEFR 乙丙橡胶绝缘弹性体护套无卤低烟阻燃直流牵引软电缆
FSZ-WDZ-DCYJYR 防紫外线交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃直流牵引软电缆
规 格













型号 芯数 额定电压 标称截面
DCYJV、DCYJVR、DCEFR、WDZ-DCYJY、DZ-DCYJYR、WDZ-DCEFR、FSZ-WDZ-DCYJYR 1

750

1500

10~400



一、适用范围
  产品适用于地铁或轻轨的供电线路。

  二、执行标准
  本产品执行标准Q/320282BND050-2007.

  三、使用特性
  1、工频额定电压D.C1500V.
  2、电缆导体的最高长期允许工作温度为90℃。
  3、短路时(最长持续时间不超过5S)的最高温度不超过250℃。
  4、电缆敷设时环境温度应不低于0℃,低于0℃应预先加温。

其他说明

型 号  名 称
 DL-TZYJY 地铁或轻轨用铜芯交联聚乙烯绝缘低烟低卤阻燃电力电缆
WL-TZYJY  地铁或轻轨用铜芯交联聚乙烯绝缘聚烯烃护套无卤低烟电力电缆
WDZA-TZYJE  地铁或轻轨用铜芯交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃A类电力电缆
 WDZA-TZYJER  地铁或轻轨用铜芯交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃A类软电力电缆
DL-TZEY  地铁或轻轨用铜芯乙丙绝缘低卤低烟阻燃电力电缆
 WLZA-TZEE 铁或轻轨用铜芯乙丙绝缘聚烯烃护套无卤低烟阻燃A类电力电缆
 WDZA-TZEYR 地铁或轻轨用铜芯乙丙绝缘聚烯烃护套无卤低烟阻燃A类软电力电缆
