伴热电缆(电热带)

1、低温温控伴热电缆(自限式电热带)

2、中温温控伴热电缆(自限式电热带)

3、高温温控伴热电缆(自限式电热带)

4、消防专用系列电热带

5、中长型温控伴热电缆　　

6、热力采油专用温控伴热电缆

7、HBR型恒功率并联式电热带

8、CHBR型船用恒功率并联电热带

9、HCR型串联式电热带

10、HGRP2(3)-J4型高温恒功率电热带

11、温控伴热电缆配件系列

12、温控伴热电缆的安装与测试

低温温控伴热电缆(自限式电热带)

低温温控伴热电缆(自限式电热带)广泛应用于民用太阳能、地热采暖，消防、石油、化工、钢铁、电力等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电缆适用于普通区、危险区和腐蚀区等。

产品型号：DBR（DWK、DXW、DKW、ZKWD、DBW）相对应国外型号BTV系列

温度等级:低温(D)系列

电压等级:12V、24V、36V、110V、220V、380V

标称功率:10W/m、15W/m、20W/m、25W/m、30W/m

电缆结构:

1、铜芯导线:7×0.32、7×0.42、7×0.50、19×0.32

2、导电塑料层:普通PTC、阻燃PTC、含氟PTC

3、绝缘层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

4、屏蔽层:镀锡软圆铜线，覆盖密度80％

5、护套层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

技术指标:

1、标准颜色:黑色

2、温度范围:最高工作65±5℃；最高曝露温度85℃；最高承受温度:改良性聚烯烃105℃、阻燃聚烯烃105℃、含氟聚烯烃180℃、全氟材料205℃

3、施工温度:最低-40℃

4、屏蔽层:镀锡软圆铜线，覆盖密度80％

5、护套层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

产品优点:

1、伴热管线温度均匀，不会过热，安全可靠；

2、节约电能；

3、间歇操作时，升温启动快速；

4、安装及运行费用低；

5、安装维护简便；

6、便于自动化管理；

7、无环境污染。

中温温控伴热电缆(自限式电热带)

中温温控伴热电缆(自限式电热带)广泛应用于消防、石油、化工、钢铁、电力等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电缆适用于普通区、危险区和腐蚀区等。

产品型号：ZBR（ZWK、ZXW、ZKW、ZKWZ、ZBW）相对应国外型号QTVR系列

温度等级:中温(Z)系列

电压等级:110V、220V、380V、600V

标称功率:35W/m、45W/m、50W/m、60W/m

电缆结构:

1、铜芯导线:7×0.50、7×0.32、19×0.41

2、导电塑料层:普通PTC、阻燃PTC、含氟PTC

3、绝缘层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

4、屏蔽层:镀锡软圆铜线，覆盖密度80％

5、护套层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

技术指标:

1、标准颜色:棕色

2、温度范围:最高工作温度105±5℃

最高曝露温度135℃

最高承受温度:改良性聚烯烃105℃、阻燃聚烯烃105℃、含氟聚烯烃180℃、全氟材料205℃

3、施工温度:最低-40℃

4、热稳定性:由10℃至149℃间来回循环300次后，电缆发热量维持在90％以上。

5、弯曲半径:-20℃时为30.4mm　　-30℃时为40.6mm

6、绝缘电阻:电缆长度100m，恒温水域75℃时；测试绝缘电阻最小值20MΩ，有屏蔽或防爆防护型，室温20℃时用2500VDC在屏蔽层与导电线芯之间摇试1分钟，绝缘电阻最小值为1200MΩ

产品优点:

1、伴热管线温度均匀，不会过热，安全可靠；

2、节约电能；

3、间歇操作时，升温启动快速；

4、安装及运行费用低；

5、安装维护简便；

6、便于自动化管理；

7、无环境污染。

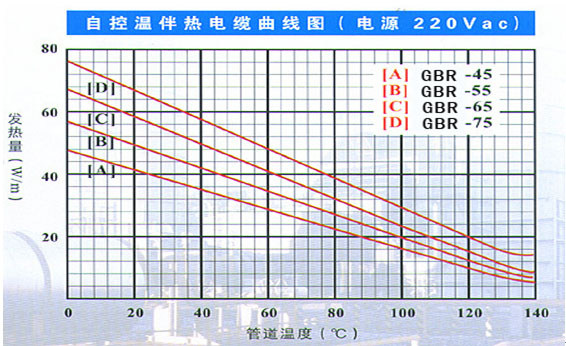

高温温控伴热电缆(自限式电热带)

高温温控伴热电缆(自限式电热带)广泛应用于石油、化工、钢铁、电力等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电缆适用于普通区、危险区和腐蚀区等。
产品型号：GBR(GWK 、GXW、GKW、ZKWG、GBW)相对应国外型号XTV系列

电缆结构:

1、铜芯导线:7×0.50、19×0.32、19×0.41

2、导电塑料层:普通PTC、阻燃PTC、含氟PTC

3、绝缘层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

4、屏蔽层:镀锡软圆铜线，覆盖密度80％

5、护套层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

技术指标:

1、标准颜色:红色

2、温度范围:最高工作温度130±5℃；最高曝露温度150℃；最高承受温度:改良性聚烯烃105℃、阻燃聚烯烃105℃、含氟聚烯烃180℃、全氟材料205℃

3、施工温度:最低-40℃

4、热稳定性:由10℃至149℃间来回循环300次后，电缆发热量维持在90％以上。

5、弯曲半径:-20℃时为38.5mm；-30℃时为49.0mm

6、绝缘电阻:电缆长度100m，恒温水域75℃时；测试绝缘电阻最小值20MΩ，有屏蔽或防爆防护型，室温20℃时用2500VDC在屏蔽层与导电线芯之间摇试1分钟，绝缘电阻最小值为1200MΩ。

产品优点:

1、伴热管线温度均匀，不会过热，安全可靠；

2、节约电能；

3、间歇操作时，升温启动快速；

4、安装及运行费用低；

5、安装维护简便；

6、便于自动化管理；

7、无环境污染。

消防专用系列电热带

电伴热带作为一种有效的消防管道防冻解决方案，在消防管线及地下车库喷淋系统中，一直被广泛应用，其工作原理是通过电热带散发的热量，直接或间接的热交换补偿被伴热管道的热损失，以达到防冻保温的要求，保证消防管道在严寒的冬季正常使用。该产品具有加热、阻然、自动保温、限温等特性。节约电能，间歇操作时，升温自动快速，安装及运行费用低。该产品广泛应用于消防栓、消防管道及地下车库喷淋系统，空调冷却系统管道防冻伴热。

技术指标:

1、温度范围:最高工作温度65±5℃

最高承受温度:阻燃聚烯烃105℃

2、施工温度:最低-40℃

3、热稳定性:由10℃至149℃间来回循环300次后，电缆发热量维持在90％以上。

4、弯曲半径:-20℃时为25.4mm　　-30℃时为35.0mm

5、绝缘电阻:电缆长度100m，恒温水域75℃时；测试绝缘电阻最小值20MΩ，有屏蔽或防爆防护型，室温20℃时用2500VDC在屏蔽层与导电线芯之间摇试1分钟，绝缘电阻最小值为1200MΩ

电缆结构:

1、铜芯导线:7×0.32、7×0.42、7×0.50、19×0.32

2、导电塑料层:阻燃PTC

3、绝缘层:阻燃聚烯烃

4、屏蔽层:镀锡软圆铜线，覆盖密度80％

5、护套层:阻燃聚烯烃

产品优点:

1、伴热管线温度均匀，不会过热，安全可靠；

2、节约电能；

3、间歇操作时，升温启动快速；

4、安装及运行费用低；

5、安装维护简便；

6、便于自动化管理；

7、无环境污染。

中长型温控伴热电缆

低、中、高温系列的中长型温控伴热电缆适用于长管线、容器、储罐等大功率输出的防冻、保温，降凝、伴热。适用与普通区、危险区和腐蚀区。

产品型号：

电缆结构：1、镀银铝合铜导体　2、导电塑料层　3、氟塑料绝缘层　 4、镀锡铜丝屏蔽层　5、氟塑料护套

技术指标：

1、标准颜色：低温：黑色；   中温：棕色； 高温：红色

2、温度范围：低温：65±5℃ 　中温：105±5℃ 　 高温：135±5℃

3、电压等级：24V、36V、110V、220V、380V 4、

4、绝缘电阻　　电缆长度100m，环境温度75℃时， 用2500VDC摇表摇试1分钟，绝缘电阻(导线与屏蔽 间)最小值为 3000MΩ。

产品优点：

1、伴热管线温度均匀，不会过热，安全可靠；

2、节约电能；

3、间歇操作时，升温启动快速；

4、安装及运行费用低；

5、安装维护简便

6、便于自动化管理；

7、无环境污染。

热力采油专用温控伴热电缆

热力采油专用温控伴热电缆的优点是：温控伴热电缆的基本结构为一根整体，内部导线接点少，采用换位接线端子引导导线换位，保证接点的安全可靠和导线换位后外形尺寸的规整。它包括PTC加热带，三根电源线、换位接线端子绝缘护套、屏蔽层等。在温控伴热电缆的两个三分之一处截断五根导线中特定的三根，空接、或换位联接，形成三段相同的伴热电缆，连接处装有换位接线端子，电缆末端的五根导线中一根空接，其余四根连接在一起。这种伴热电缆特别适用于较长的液体输送管道伴热保温体系中。

可加长温控伴热电缆，它包括两芯PTC加热带，电源线、换位接线端子和绝缘内护套，两根平行热线导体(b)和(e)包裹在PTC材料层(2)内构成加热带，PTC材料层外有绝缘层(5)三根护套电源线(a)、(c)、(o)与加热带平行包裹在绝缘内护套(1)内，其特征在于：在电缆前端的三分之一处截断、(e)、(c)线，(b1)、(b2)空接，(c1)、(c2)联接，(c1)与(e2)联接；在电缆下一个三分之一处截断(a)、(b)、(c)线，(e3)和(e4)空接，(a1)、(b4)联接，(b3)与(a2)联接；电缆的末端(b5)空接，(A3)、(e5)、(c3)、(o1)用接线端子10联接在一起，(e1)与(c2)、(c1)与(e2)、(a1)与(b4)和(b3)与(a2)联接处装有由两根交叉的金属管构成的换位接线端子

根据以上所述的另一种可加长温控伴热电缆，其特征在于：换位接线端子(3)的外套有热收缩绝缘套(4)。

据以上所述的此种可加长温控伴热电缆，其特征在于：换位接线端子(3)的交叉结合处设有压扁过渡平面(11)。

HBR型恒功率并联式电热带

HBR型恒功率并联式电热带产品型号

4、产品特点：

恒功率并联电热带单位长度的发热量恒定，使用的电热带越长输出的总功率越大。该电热带在现场能按实际需要长度任意剪切。此外电热带因富有柔软性，可以很方便地紧贴在管道表面，电热带外层的金属屏蔽网可以防止静电产生并安全接地，它不仅提高了电热带的整体强度，还起着传热和散热的作用。

恒功率并联电热带与温控器配合使用时，可以精确维持管道或加热体的介质温度。

加强型电热带是在普通型电热带外层再包复一层绝缘层，其余结构与普通电热带相同。加强型电热带的主要特点是较普通型电热带机械强度高，防腐能力强，但导热性能略低，它主要适用于地下敷设的管道和有腐蚀性气体的场合，由于母线载面积有限，为避免降压太大，故在单点电源单向输出时最大长度有一定限制，当单点电源双向输出时，使用长度可以增加一倍（见表一、图四）。如需要伴热的管线更长，则可采用多点电源供电，或采用我公司生产的HCL型串联电热带（简介见后页）。

三相电热带除有单相电热带的特点外，同时还具有最大使用长度长，发热均匀性较好，能均衡电网负荷等特点。

安装电热带与控制电器一般有过载，短、漏电，过热保护。

5、产品规格及主要技术指标：

6、产品应用场合：

电热带主要使用于管道、阀门、泵体、储罐、反应塔、仪表箱等防冻和保温，或者维持仪表管线的工艺温度。具体应用场合主要有：

（1）在正常情况下连续流动的低凝固管线使用，可避免介质因停止流动而凝固。

（2）需要严格控制作业温度的液体管线的伴热和保温。

（3）寒冻地区自来水管线及阀门的防冻，排水管抽水管和冷凝管路的防冻。

（4）海洋平台管道的防冻。

（5）一般管线和仪表的伴热保温。

（6）井口采油竖井伴热（取代水护套），污水井伴热。

（7）机场跑道防冰雪封冻。

（8）混凝土制品的防冻养护。

7、防爆说明：

电热带按GB3836.1-2000和GB3836.3-2000即爆炸性环境用防爆电器设备“通用要求”和增安型电器设备要求设计制造。防爆炸等级为“eⅡ T3-T6”，防爆合格证证号CNEX02、433U。产品具有阻燃性，与增安型电器附件配套后，适用于不受外力直接冲击的工厂一区，二区爆炸性气体混合物“T3-T6”组场所用。

CHBR型船用恒功率并联电热带

船用电热带的结构、工作原理与HBR型电热带相同，主要用于船舶、海洋钻井平台、泵体等恶劣环境下的爆炸气体场合。

1、产品使用特性：

(1)环境空气温度;-25～±55℃。

(2)船舶正常进行中产生的振动和冲击。

(3)无外力直接冲击。

(4)最小弯曲半径不小于电伴热带厚度的六倍

(5)电压和频率离额定值分别波动+6～-10%及±5%

(6)潮湿空气、盐雾、油雾和霉菌。

3、产品特点：

般用电热带除具有HBL型电热带的全部特点外，也会有霉菌生长，耐盐雾和油雾，耐振动、冲击。阻燃等特性，适用于可能具有温度组别为T1-T4组爆炸性气体混合物二区场所使用，防爆等级为“eⅡ T4”它是在HBL型电热带基础上用先进的工艺手段和严格的质保体系制造的高质量产品。

HCR型串联式电热带

HCR型串联式电热带是一种新型的电伴热产品，它与其它电热带相比，其最大特点是使用长度长，它比一般恒功率、自限式电热带的最大使用长度长5-12倍。因此特别适用于石油、化工、电力、码头等行业的长输管线，大型槽池，油罐等防冻，保温及伴热，与其它防爆附件配合后，可用于Ⅱ加工横类防爆炸性气体场合。

3、产品规格及主要技术指标见下表

4、工作原理

根据焦耳定律可知，电流通过导体不断的放出能量，形成一条连续的、发热均匀的电伴热带。

5、结构形式

A型结构为有三根独立的相同功率，相同长度电热带联合组成。

B型结构为三根互相绝缘并列组合在一起的电热带。

HCL型串联式电热带的绝缘护套及外绝缘护套均为F46或F4，发热芯线为特种发热器村，屏加强热 铜编织 外护套 内绝缘护套 发热芯。

6、安装说明

（1）施放电热带时不应在地面拖拉。

（2）电热带安装时碰到锐利的边棱时必须把锐角磨光或用铝胶带衬垫，以防绝缘层划破。

（3）电热带弯曲安装时其最小弯曲半径不应小于其厚度的五倍。

（4）电热带安装时用铝胶带粘贴，一则增大散热面，有利于热传导，二则方便安装。敷设后，每隔50-80厘米用固定胶带径向固定。

（5）串联式电热带一般均按管线实际长度设计，因此安装时因严格按设计长度安装，过长或过短均影响功率，因此不允许任意剪切。

（6）串边式电热带安装时按Y接线，为避免三相电流误差，故在末端需接地。

（7）电热带控制柜因有过载、短路、漏电保护及温度控制装置，以保证使用质量。

（8）电热带埋地或周围有腐蚀性气体则应使用加强性。

HGRP2(3)-J4型高温恒功率电热带

HGRP2（3）-J4型高温恒功率电热带的工作原理结构、应用与HGR2（3）-J4型相同，可用于工厂一区、二区爆炸性气体混合物T3-T6组场所使用。

其主要区别为：

耐高温等级高：介质维持温度≤250°C，绝缘材料为高温复合材料及PFA氟塑料。绝缘层材料最高耐260°C，其主要规格、技术指标见下表：
