ZC-RVV多芯电源用阻燃软电缆

[当前栏目:阻燃电力电缆]      [发布日期:2016-11-12]

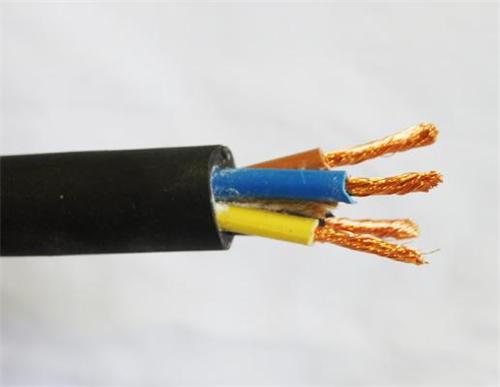

ZC-RVV多芯电源用阻燃软电缆
一、产品用途:
本产品主要适用于电信局(站)及其他高层建筑等电源的输、配电系统中。
二、使用条件:
1)   电缆额定工作电压: 600/1000V.
2)   电缆导体的长期工作温度:70℃。
3)   电缆敷设时环境温度应不低于:0℃。
4)   电缆最小弯曲半径:非铠装电缆为电缆外径的6倍。
三、产品型号、名称适用范围:
型   号
名              称
适用范围
ZC-RVV
铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套软电缆(阻燃电缆)
架空、管道、室内、电缆沟
注:型号含义,ZC-阻燃等级; R-软;V-聚氯乙烯绝缘;V-聚氯乙烯护套

四、规格:各型电缆制造规格范围:
型    号
额定电压/V
芯         数
标称截面/㎜²
ZC-RVV
600/1000
2
6

五、电缆线芯基本结构:主线芯和第四、五芯的标称截面(㎜²)规格组合:
主线芯
第四芯
6
-

六、20℃时导体最大直流电阻:
标称截面/㎜²
20℃时导体最大直流电阻/(Ω/km)
标称截面/㎜²
20℃时导体最大直流电阻/(Ω/km)
1.5
13.3
70
0.272
2.5
1.98
95
0.206
4
4.95
120
0.161
6
3.30
150
0.129
10
1.91
185
0.106
16
1.21
240
0.0801
25
0.780
300
0.0641
35
0.554
400
0.0495
50
0.386
500
0.0391

七、绝缘标称厚度及70℃时最小绝缘电阻:
标称截面/㎜²
绝缘标称厚度/㎜
70℃时导体最小绝缘电阻/(MΩ•km)
标称截面/㎜²
绝缘标称厚度/㎜
70℃时导体最小绝缘电阻/(MΩ•km)
1.5
0.7
0.010
70
1.4
0.0032
2.5
0.8
0.009
95
1.6
0.0032
4
1.0
0.007
120
1.6
0.0029
6
1.0
0.006
150
1.8
0.0029
10
1.0
0.0056
185
2.0
0.0029
16
1.0
0.0046
240
2.2
0.0028
25
1.2
0.0044
300
2.4
0.0028
35
1.2
0.0038
400
2.6
0.0026
50
1.4
0.0037
500
2.8
0.0026

八、绝缘线芯色别:
芯数

色别
主线芯
第四芯
第五芯
2
红、浅蓝
——
——

九、电缆护套:电缆护套优选为黑色;用户对颜色有特殊要求时应单独标注。
十、阻燃性能: 在规定试验条件下,试样被燃烧,在撤去试验火源后,火焰的蔓延仅在限定范围内,残焰或残灼在限定时间内能自行熄灭的特性。
十一、电气性能:成品电缆的电气性能应能经受3500V/5min不击穿。
十二、订货及交货要求:
   1、订货要求:
每种型号、规格、色别电缆的最小起订量应不小于100米,低于100米订货加收10%的短头费。
2、交货要求:
1)成品电缆的护套表面应有制造厂名,产品型号及额定电压的连续标志,以m为单位的长度连续标志,标志应字迹清楚,容易辨认,耐擦;每根电缆出厂时应附有单独产品出厂检验报告及合格证。
2)电缆的交货长度应不小于100米,允许长度小于20米的短段电缆交货,但其数量应不超过交货总长度的10%。长度误差不超过±0.5%。
3)根据双方协议允许任何长度的电缆交货。
