当前位置：首页 > 仪器仪表 > SWP-LCD-NLQ智能化防盗型热量积算记录仪

SWP-LCD-NLQ智能化防盗型热量积算记录仪

[当前栏目：仪器仪表]      [发布日期：2016-11-13]
SWP-LCD-NLQ智能化防盗型热量积算记录仪
　　SWP-LCD-NLQ智能化防盗型热量积算记录仪SWP-LCD-NLQ热量积算无纸记录仪集流量/ 热量积算与记录于一体，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，
　　一、仪表特点：

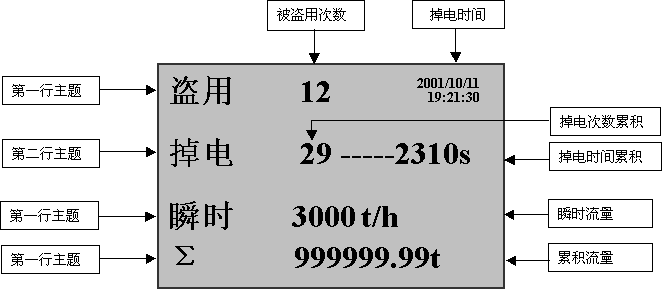

　　丰富的热量积算软件。强化管理的防盗及防掉电记录功能。

　
　　
　 　3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。

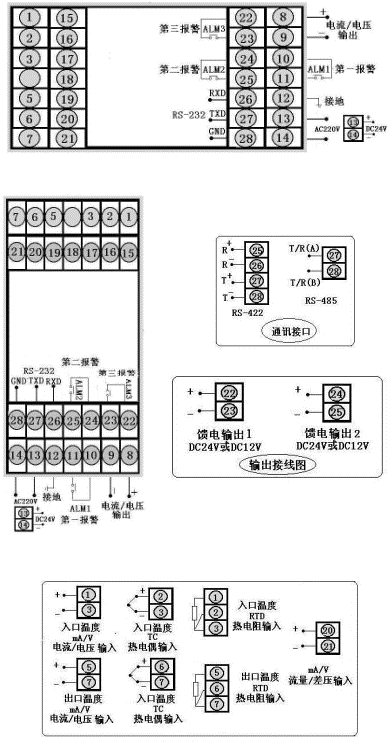

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
型号
SWP-LCD-NLQ系列
接 线 图
仪表
外形
　
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
　
仪表
外形
　
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
三、SWP-LCD-LQ仪表型谱表
型 号
代 　　　　码
说 　　　明
SWP -LCD-N
□□□□ □□-□ □- □ □ □- □ □　□-□□-□- □
新一代大屏幕带背光液晶显示仪表
仪表功能
LQ













不记录
LQR













记录　
外形尺寸
8












160×80mm（横）80×160mm（竖）
补偿信号
12











单路热量表
通讯方式
□










参见"通讯方式"
变送输出
□









参见"输出方式"
流量输入类型
□








参见"输入类型"
入口输入类型
□







参见"输入类型"
出口输入类型
□






参见"输入类型"
第一报警方式
□





参见"报警方式"
第二报警方式
□




参见"报警方式"
第三报警方式
□



参见"报警方式"
馈电输出

P
2P


DC24V馈电输出
2路DC24V馈电输出
供电方式
W
　

DC24V供电
AC220V供电
外形特征
S
　
竖式显示仪表
横式显示仪表
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
A
4 ～ 20 mA
-1999～99999 d
S
S
0 ～1600 ℃
B
0 ～ 10 mA
-1999～99999 d
T
T
-200～400 ℃
C
1 ～ 5 V
-1999～99999 d
U
J
0 ～1200 ℃
D
0 ～ 5 V
-1999～99999 d
V
CU50
-50.0～150.0 ℃
M
0 ～ 20 mA
-1999～99999 d
W
PT100.1
-99.9～199.9℃
H
4～20 mA开方
-1999～99999 d
G
PT100
-200～650 ℃
I
0～10mA开方
-1999～99999 d
O
脉冲－集电极开路
0～5KHz
J
1～ 5 V开方
-1999～99999 d
E
E
0～1000 ℃
Q
0 ～ 20 mA开方
-1999～99999 d
K
K
0～1300 ℃
F
脉 冲
0～5KHz
R
用 户 特 定
-1999～99999 d
L
B
400～1800 ℃
N
无补偿输入
　
★ 报警方式
选型代码
N
H
L
报警方式
无位式控制或报警（可省略）
位式上限控制或上限报警
位式下限控制或下限报警
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 输出方式
选型代码
0
2
3
4
5
输出方式
无输出
4～20mA
0～10mA
1～5V
0～5V
★ 型号举例：
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S　
　　不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。
②SWP-LCD-NLQR812-81-ABC-LH-P　
　　带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，第一报警为下限报警，第二报警为上限报警，AC220V供电，横表。
