智能式变送器3051DP2S22M3B1

[当前栏目:仪器仪表]      [发布日期:2016-11-16]

智能式变送器3051DP2S22M3B1

一、概述:
       智能式变送器3051DP2S22M3B1用于测量液体、气体或蒸汽的液位、密度、压力和差压,然后转变成4~20mA信号输出给二次表或DCS系统。也可以与差压发生装置组合成差压式流量计,测量流体的体积流量。该智能差压变送器可与HART手操器相互通讯,通过它进行设定、监控或与上位机组成现场监控系统。

      3051DP智能式变送器现场调整式智能压力变送器是本公司根据现场要求研制开发的新产品,可脱离手操器,通过按键方式实现现场调零、组态等操作。
     3051DP2S22M3B1智能式变送器,差压变送器,CH-3051DP2S22M3B1差压变送器的关键原材料、元器件和零部件均源自进口或合资生产,整机经过严格组装和测试。差压变送器该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行,并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点,让使用者有耳目一新的感觉,并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。
二、3051DP2S22M3B1智能式变送器技术参数:
    A. 性能规格:(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)      1.参考精度:      ①数字、智能:±0.1%校验满量程;      ②模拟、线性:±0.2%校验量程。      2.稳定性:      ①数字、智能:6个月,±0.1%URL;      ②模拟、线性:6个月,±0.2%URL。      3.环境温度影响:      ①数字、智能:零点误差:±0.2%URL/56℃、总体误差:±(0.2%URL+0.18%校验量程)/56℃;      ②模拟、线性:零点误差:±0.5%URL/56℃、总体误差:±(0.5%URL+0.5%校验量程)/56℃;      4.振动影响:在任意轴向上,200Hz下振动影响为±0.05%URL/g
     5.电源影响:小于±0.005%输出量程/伏特。      6.负载影响:没有负载影响,除非电源电压有变化。      7.电磁干扰/射频干扰(EMI/RFI影响):由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程。      8.安装位置影响:      零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。    B. 功能规格:       1.测量范围:0-0.125-41370KPa
      2.零点与量程:       ①数字、智能:可用本机量程和零点按钮调整,或用HART手操器远程调整;       ②模拟、线性:量程和零点连续可调。       3.零点正、负迁移:零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程。
      4.输出:       ①数字、智能:4~20mA DC,用户可选择线性或平方根输出。数字过程变量叠加在4~20mA 信号上,可供采用HART协议的上位机使用
       模拟、线性:4~20mA DC,与过程压力成线性。
三、3051DP2S22M3B1智能式变送器规格型号及选型:


3051DP/3351DP/115DP 差压变送器
  代码 量程范围KPa
2 0-0.125~1.5
3 0-1.3~7.5
4 0-6.2~37.4
5 0-31.1~186.8
6 0-117~690
7 0-345~2068
8 0-1170~6890
9 0-3450~20680
0 0-6890~41370
  代码 输出
E 4~20mA模拟型
S 4~20mA HART智能型
  代号 结构材料
法兰和接头 排气/排液阀 隔离膜片 灌充液体
22 316不锈钢 316不锈钢 316不锈钢 硅油
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C
44 蒙乃尔 蒙乃尔 蒙乃尔
  代号 选项
M1 0~100%线性指示表
M2 LED显示表
M3 LCD显示表

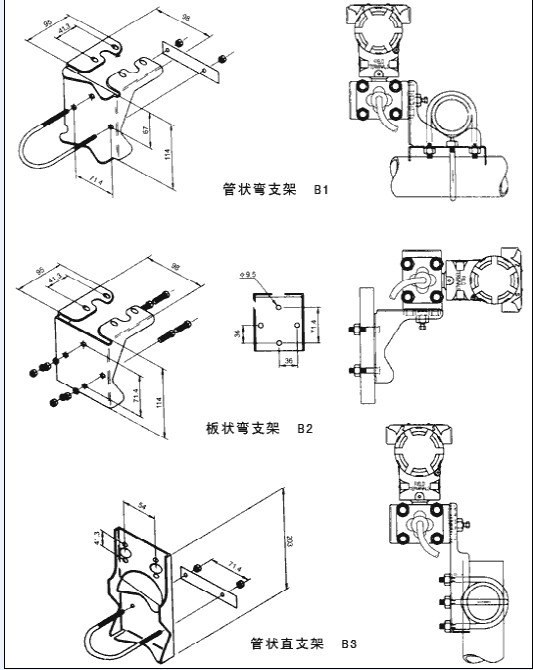

B1 管装弯支架
B2 板装弯支架
B3 管装平支架
D1 侧面泄放阀在压力室上部
D2 侧面泄放阀在压力室下部
不注 1/2NPT锥管螺纹接头
C2 丁字形螺纹接头M20×1.5,带后部焊接Ф14引压管的球锥连接头
d 隔爆型dⅡBT4
i 本安型iaⅡCT6
s 不锈钢三阀组

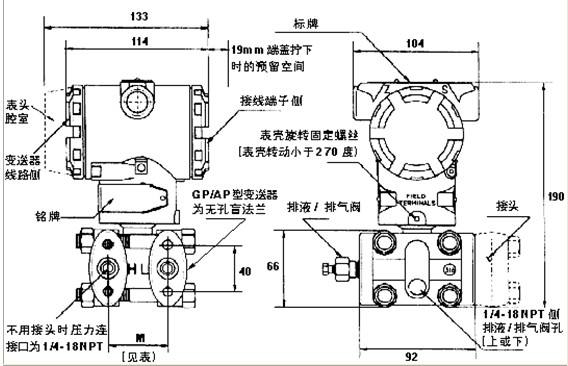

四、外型尺寸及安装图:

智能式变送器3051DP2S22M3B1
