AFPXR200 热电阻专用高温屏蔽电线

[当前栏目:仪表电缆]      [发布日期:2017-01-28]


产品名称: AFPXR-200 PT100热电阻镀银高温连接线
产品型号: AFPXR-200 PT100
产品价格: 电议 特价:电议

AFPXR-200PT100热电阻镀银高温连接线
【简单介绍】
AFPXR-200PT100热电阻镀银高温连接线,本产品为热电阻的高温连接线。产品具有优良的耐腐蚀性能,几乎不溶于任何有机溶剂,可耐油、耐酸碱等;具有优良的电绝缘性能,耐高电压,不吸潮,绝缘电阻大;具有阻燃性能。
【详细说明】
AFPXR-200PT100热电阻镀银高温连接线
一、AFPXR-200PT100热电阻镀银高温连接线产品执行标准  企标
Executive standard: enterprise standard
二、型号
  Type
型号
Type
名称
Name
AFPXR200
热电阻专用高温屏蔽电线
high temperature cable special for thermal resistance

三、使用特性
operating characteristics
1、交流额定电压:U0/U  300/300V
A.C. rated voltage: U0/U  300/300V
2、工作温度:电缆导体长期工作温度为200℃。
  Long term operating temperature of cable conductor is 200℃.
3、AFPXR-200PT100热电阻镀银高温连接线导体:多股镀银铜丝。
Cable conductor consists of multi-strand silver plated core wire.
4、弯曲半径:电缆弯曲半径不低于电缆外径的6倍。
Bending radius of cable shall be no less than 6 times that of cable outer diameter.
5、阻燃特性:符合GB19666-2005。
Flame resistant characteristic shall meet the requirements speculated in GB19666-2005 standard.

四、技术性能
Performance parameter
项目
Item
单位
Unit
技术指标
Technical Indices
20℃时导体直流电阻≤
Conductor DC Resistance at 20℃
Ω/KM
截面
Cross section
0.2
0.3
0.5
电阻
Resistance
83.5
49.5
30.2
试验电压
test voltage
V
1.5KV,5min不击穿。
Finished cable shall endure 1.5kv voltage test for 5 min without puncture.
绝缘电阻
Insulated resistance
500
AFPXR-200PT100热电阻镀银高温连接线

五、结构尺寸
External dimension
型号
type
规格
Specifications
参考外径
Reference diameter
AFPXR200
1*2*0.2
1.2*2.8
AFPXR200
1*2*0.3
1.3*3.2
AFPXR200
1*2*0.5
1.6*3.8
AFPXR200
1*3*0.2
3.1
AFPXR200
1*3*0.3
3.4
AFPXR200
1*3*0.5
4.0

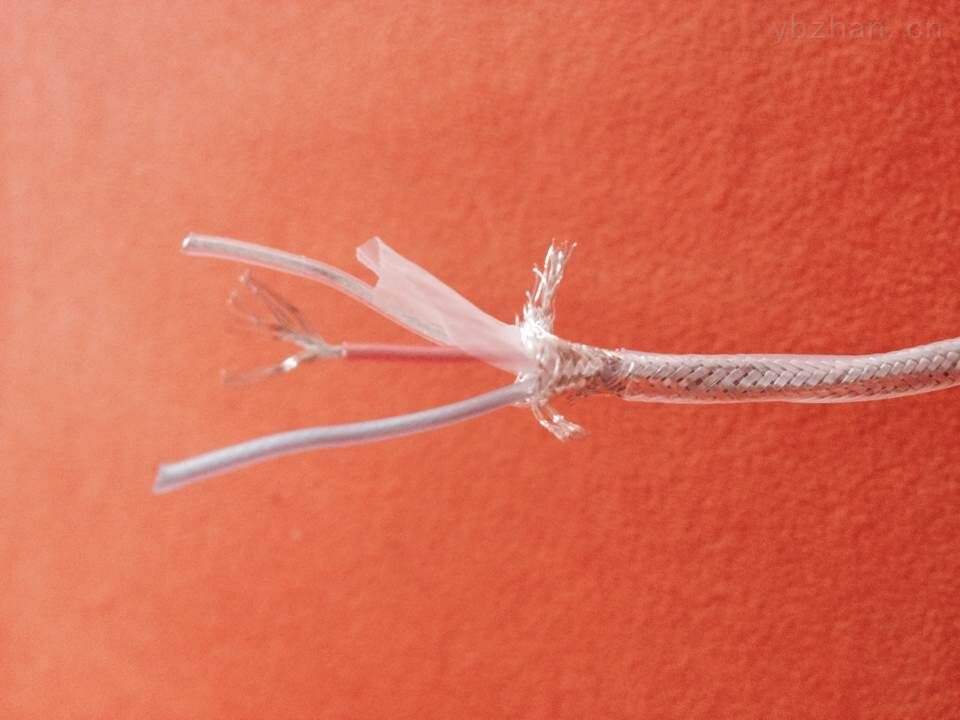

六、AFPXR-200PT100热电阻镀银高温连接线电缆示意图
The figure of cable structure

AFPXR-200PT100热电阻镀银高温连接线
七、注意事项
Notes
施工时严格防止电缆损伤,降低产品性能。
Cable damage and performance reduction are strictly prevented during installation.
八、交货要求
   Delivery requirement
允许根据双方协议长度交货;长度误差不超过±5%。
Delivery length of cable depends on both agreements with length error allowance of ±5%.
