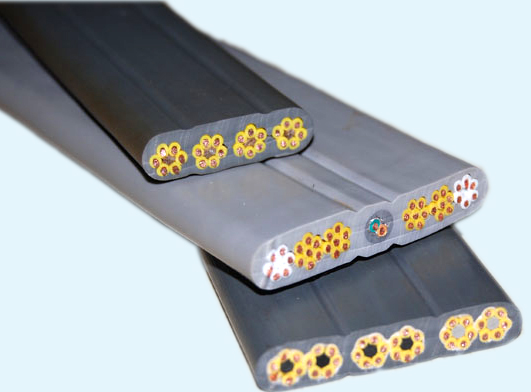

YVFB,YVFBP扁平电缆

[当前栏目:移动用耐弯曲扁电缆]      [发布日期:2014-08-02]

一:产品特点及用途:本产品具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路,本产品已广泛应用于冶金、电力、船舶、港口等行业。
分相屏蔽丁腈扁平电缆适用于作变频器供电电缆。
二:产品执行标准
Q/HHTZH007.3,阻燃性能试验执行GB12666.5-90规定
三:使用特性
1.   交流额定电压:U0/U 0.6/1KV
最高工作温度: 105℃
最低环境温度:固定敷设-40℃
2.   电缆安装敷设温度应不低于-25℃。
四:基本型号及名称
表1

型号

产品名称

YVFB

丁腈绝缘和护套移动用扁平软电缆

YVFBP

丁腈绝缘和护套铜编织屏蔽移动用扁平软电缆

备注:阻燃型扁电缆型号前加ZR,表示阻燃电缆,导体线芯中铜丝可以采用镀锡。
      五:代号名称和含义
表2

代号

代号含义

Y

移动用系列

VF

丁腈绝缘和护套

P

铜编织屏蔽

B

扁型

六:主要技术指标
1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2.20℃时绝缘电阻不小于50MΩ/KM。
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七:基本电缆规格及结构参数
1.丁腈绝缘和护套动力扁电缆

线芯*标称截面(mm2)

导体结构

(根数*直径)

mm

电缆最大外径(mm)

YVFB

2*1.5

48*0.20

11.4*7.5

2*2.5

51*0.25

14.0×9.0

2*4

82*0.25

15.8×9.5

2*6

123*0.25

18.2×10.8

2*10

204*0.25

21.5×12.5

2*16

323*0.25

24.2×13.9

2*25

513*0.25

28.5×16.2

2*35

722*0.25

31.8×18.1

2*50

1026*0.25

36.6×20.5

2*70

1406*0.25

41.6×23.3

2*95

486*0.50

47.3×26.3

2*120

608*0.50

50.8×28.1

2*150

760*0.50

56.3×31.2

3*1.5

48*0.20

15.8*7.5

3*2.5

51*0.25

18.8×9.0

3*4

82*0.25

21.6×9.5

3*6

123*0.25

25.8×11.3

3*10

204*0.25

32.1×13.2

3*16

323*0.25

34.2×14.9

3*25

513*0.25

42.3×18.2

3*35

722*0.25

46.2×19.1

3*50

1026*0.25

55.8×22.0

3*70

1406*0.25

66.8×26.8

3*95

486*0.50

70.2×28.0

3*120

608*0.50

85.5×36.0

3*150

760*0.50

95.0×35.1

4*1.5

48*0.20

20.5*7.5

4*2.5

945*0.50

25.8×9.0

4*4

82*0.25

29.4×9.5

4*6

123*0.25

34.1×11.8

4*10

204*0.25

40.4×12.9

4*16

323*0.25

45.9×15.6

4*25

513*0.25

54.1×18.1

4*35

722*0.25

58.6×20.2

4*50

1026*0.25

83.0×26.5

3×4+2.5

82*0.25/51*0.25

30.6×10.7

3×6+4

123*0.25/82*0.25

31.0×12.8

3×10+6

204*0.25/123*0.25

35.0×12.9

3×16+6

323*0.25/123*0.25

41.3×15.6

3×25+10

513*0.25/204*0.25

49.1×18.1

3×35+10

722*0.25/204*0.25

64.2×20.2

3×50+16

1026*0.25/323*0.25

80.2×23.4

3×70+25

1406*0.25/513*0.25

85.3×27.2

3×95+35

486*0.50/722*0.25

97.6×29.7

3×120+35

608*0.50/722*0.25

107.1×31.9

5*1.5

48*0.20

25.5*7.5

5*2.5

51*0.25

32.0*9.0

5*4

82*0.5

37.5*10

6*1.5

48*0.20

31*7.5

6*2.5

51*0.25

40.9*9.0

6*4

82*0.5

42.0*10

7*1.5

48*0.20

32.0*7.0

7*2.5

51*0.25

41.0*9.0

7*4

82*0.25

44.0*10.0

8*1.5

48*0.20

38.5*7.8

8*2.5

51*0.25

48.0*8.0

8*4

82*0.25

51.0*10.6

10*1.5

48*0.20

44.5*7.8

10*2.5

51*0.25

59.0*9.0

10*4

82*0.25

65.2*11.0

12*1.5

48*0.20

59.5*8.5

12*2.5

51*0.25

70.0*8.5

12*4

82*0.25

80.2*11.0




公司其它电缆产品:
按用途分类有:电力电缆控制电缆屏蔽电缆计算机电缆本安计算机电缆计算机屏蔽电缆通信电缆船用电缆电焊机电缆矿用电缆矿用通信电缆铠装电缆西门子总线,信号电缆,汽车电缆,机车电缆电梯电缆随行电缆电梯随行电缆,扁电缆,电梯随行扁电缆电梯井道电缆电梯视频线,电梯网线,仪表专用电缆,电源线,变频电缆补偿导线补偿电缆布电线高压电缆光伏电缆拖链电缆行车电缆起重机电缆卷筒电缆龙门吊卷筒电缆堆取料机卷筒电缆起重卷筒电缆港机卷筒电缆升降机电缆特种车辆用电缆盾构机电缆
按性能分类有:高温电缆,扁电缆也称之为扁平电缆,行车用扁电缆,阻燃电缆,阻燃电力电缆阻燃控制电缆阻燃计算机电缆移动用耐弯曲扁电缆柔性扁电缆硅橡胶柔性扁电缆高压扁电缆低烟无卤电缆低烟无卤阻燃电缆耐高温电缆耐高温电力电缆耐高温控制电缆耐高温计算机电缆,耐温线,抗拉电缆柔性电缆,耐磨电缆,防水电缆耐火电缆,软电缆,耐寒电缆
按材质分类有:硅橡胶电缆耐高温硅橡胶电缆硅橡胶柔性电缆行车用硅橡胶电缆,钢包车用硅橡胶电缆,移动硅橡胶电缆,橡套电缆氟塑料电缆,丁腈电缆。
典型型号:见电线电缆型号。来电即可咨询当前实时电缆价格。欢迎广大客户选购。
文章标签:扁平电缆   YVFB   YVFBP   12*2.5
