YGVFC-600/1000 3*25重型硅橡胶绝缘丁腈软电缆

[当前栏目:耐高温硅橡胶电缆]      [发布日期:2017-03-11]

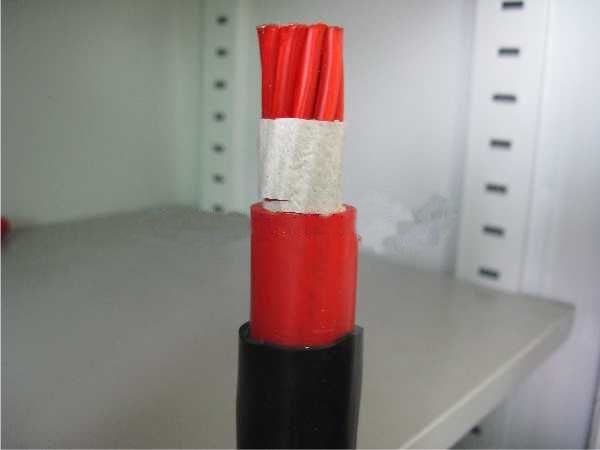

WDZ-YGV,ZR-YGV,YGV电缆


YGVFC-600/1000  3*25重型硅橡胶绝缘丁腈软电缆
一:产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长,广泛用于冶金、电力、石化、电子、汽车制造等行业。
二:产品执行标准
阻燃耐火特性试验执行GB12666-90要求
三:使用特性
1. 交流额定电压:U0/U 0.6/1KV
最高工作温度: 180℃
最低环境温度:固定敷设-60℃
2. 电缆安装敷设温度应不低于-25℃。
3. 电缆允许弯曲半径:电缆最小为电缆外径的10倍
四:基本型号及名称
使用特性:额定电压:U0/U为450/750V、0.6/1KV。电缆导体长期允许工作温度不超过180℃。
型号说明:见表1
项目
代号
说明
系列代号
K
耐高温控制电缆
导体镀层
Y
镀银
绝缘材料
F
F4
F47
FEP最高工作温度200℃
PTFE最高工作温度260℃
PFA最高工作温度285℃
屏蔽材料
P0
P
P2
镀锡铜丝编织
钢丝编织
铜带
护套材料
F
H11
H9
V105
VF
G
FEP最高工作温度200℃
PTFE最高工作温度260℃
PFA最高工作温度285℃
105℃阻燃PVC护套
丁腈护套
硅橡胶护套
铠装材料
22
32
钢带铠装
细钢丝铠装
规格
-
芯数×导体截面(N×S)
N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61.
S:0.5、0.75、1.0、1.5、2.5、4、6(mm²)
导体种类
(在括号内填写)
A
B
C
单股导体
七股绞合导体
多股软导体
型号与名称:表2
序号
型号
名称
主要用途
1
YGZ-450/750
中型硅橡胶绝缘高温、防腐、耐油软电缆
用于各种高温移动电器设备和工具。
2
YGVFZ-450/750
中型硅橡胶绝缘丁腈高温、防腐、耐油软电缆
3
YGC-600/1000
重型硅橡胶绝缘高温、防腐、耐油软电缆
用于各种高温移动电器设备和工具、能承受较大的机械外力作用。
4
YGVFC-600/1000
重型硅橡胶绝缘丁腈高温、防腐、耐油软电缆
5
YFGC-600/1000
重型F46硅橡胶绝缘高温、防腐、耐油软电缆
规格:见表3
型号
额定电压(U0/U)(V)
芯数
标称截面(mm²)
YGZ、YGVFZ
450/750
2、3、4、5、7、10、12、19、24、27、30、37、44、48、54、61
0.75-2.5
YGC、YGVFC、YFGC
600/1000
2、3、4、5
4-240

型号
产品名称
YGC
硅橡胶绝缘硅橡胶护套电力电缆
YGCR
硅橡胶绝缘硅橡胶护套移动用电力软电缆
YGCP
硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆
YGC22
硅橡胶绝缘硅橡胶护套钢带铠装电力电缆
JGG
硅橡胶绝缘硅橡胶护套安装线
JGGR
硅橡胶绝缘硅橡胶护套移动用安装软线
JGGP
硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线
YGV
硅橡胶绝缘聚氯乙烯护套电力电缆
备注:阻燃型硅橡胶电缆型号前加ZR,导体线芯中铜丝可以采用镀锡。
五:代号名称和含义
表2
代号
代号含义
Y
系列代号(移动软电缆)
G
硅橡胶
C
重型
22
钢带铠装
P
铜编织屏蔽
R
多股绞合导体
J
电机引接线
六:主要技术指标
1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表1和表2。
2.20℃时绝缘电阻不小于100MΩ/KM
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
