QYPN钢带铠装扁形潜油泵电力电缆

[当前栏目：耐油/防腐电缆] [发布日期：2014-05-08]

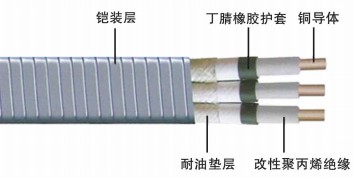

产品型号：改性聚丙烯绝缘、丁腈橡胶护套、聚四氟乙烯带/纤维带绕包、镀锌（不锈钢、蒙乃尔）钢带铠装扁形潜油泵电力电缆。
生产范围：电压：3KV 4KV 5KV 6KV温度：导体长期工作温度90℃（194℉）
执行标准：GB/T16750-2008，APIRP 11S6-2008
应用范围：本产品适用于额定电压小于3KV或小于6KV的潜油电泵机组配套供电。
交货要求：可以最短1000米交货或成盘交货，成卷交货使用全钢瓦楞盘包装。
储运须知：电缆不允许磕碰、打扭，电缆两端须防潮。

芯数	标称截面 mm2	导体根数/单数标称直径 mm	导体直流电阻20℃是不大于≤Ω/km	绝缘标称厚度mm		护套标称厚度 mm		外形尺寸及重量（扁电缆）
			导体直流电阻20℃是不大于≤Ω/km	绝缘标称厚度mm		护套标称厚度 mm		3kV		6kV
			Tinned	3kV	6kV	3kV	6kV	mm×mm	kg/km	mm×mm	kg/km
3	16	1/4.62	1.16	1.9	2.3	1.0	1.0	14×37	1278	18×42	1390
3	20	1/5.19	0.86	1.9	2.3	1.0	1.0	15×39	1449	19×44	1580
3	33.5	1/6.54	0.56	1.9	2.3	1.0	1.0	16×44	1643	21×50	1760
3	42.5	1/7.35	0.44	1.9	2.3	1.0	1.0	17×47	2158	22×54	2270

标称截面		导体标称直径mm	1.9mm 绝缘电阻MΩ·km	1.9mm 泄漏电流 μA/km/kV 15.6℃	2.3mm 绝缘电阻MΩ·km	2.3mm 泄漏电流μA/km/kV	直流耐压5分钟
mm2	AWG	导体标称直径mm	1.9mm 绝缘电阻MΩ·km	1.9mm 泄漏电流 μA/km/kV 15.6℃	2.3mm 绝缘电阻MΩ·km	2.3mm 泄漏电流μA/km/kV	3kV	6kV
16	5	4.62	4500	0.278	5400	0.246	27kV	35kV
20	4	5.19	3380	0.295	3869	0.262	27kV	35kV
33.5	2	6.54	2530	0.394	2922	0.328	27kV	35kV
42.5	1	7.35	2300	0.427	2658	0.361	27kV	35kV

文章标签:潜油泵电缆
