WGSF46-5.60mm单芯氟塑料F46绝缘F40护套 双钢丝铠装承荷探测电缆

1-CONDUCTOR ( 7/32〃)

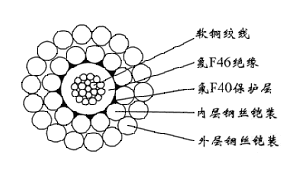

结构：（Construction）

导体：（Copper Construction） 19×0.26 mm 19×0.010〃

F46绝缘：（Insulation TEFLON） 2.00 mm 0.0787〃

F40保护层：（Protection ETFE） 2.64 mm 0.1039〃

铠装：（Armor）内层：（Inner） 12×0.79 mm(916N) 12×0.0311〃(206lbs)

外层：（Outer） 18×0.79 mm(916N) 18×0.0311〃(206lbs)

物理性能：（Physical）

电缆直径：（Cable Diameter） 5.60mm±0.10mm 0.220″±0.0039″

电缆空气中重量：（Cable Weight in Air） 148 kg/km 99 lbs/kft

电缆耐温度：（Temp Rating） 232 ℃ 450 ℉

机械性能：（Mechanical）

电缆拉断力：（Cable Breaking Strength） 20 kN 4500 lbs

电缆弯曲直径：（Minimum Shave Diameter） 320 mm 13″

电缆伸长率：（Cable Stretch Coefficient） 2.5 m/km/5kN 2.2 ft/kft/klbs

电性能：（Electrical）

电缆耐电压：（Voltage Rating） 1200 VDC 1200

VDC 电缆绝缘电阻：（Insulation Resistance） 15000 MΩ/km 50000 MΩ/kft

电缆20℃时直流电阻：（Resistance Typical） 18.0 Ω/km 5.5 Ω/kf

电缆的电容：（Capacitance @ 1 kHz） 190 pf/m 58 pf/kft
