TXLP系列发热电缆

[当前栏目：技术支持]      [发布日期：2014-07-19]

TXLP/1R 单导不可裁发热电缆

一。简介
TXLP/1 220V 单导发热电缆主要应用于地板采暖、土壤加热、融雪等。

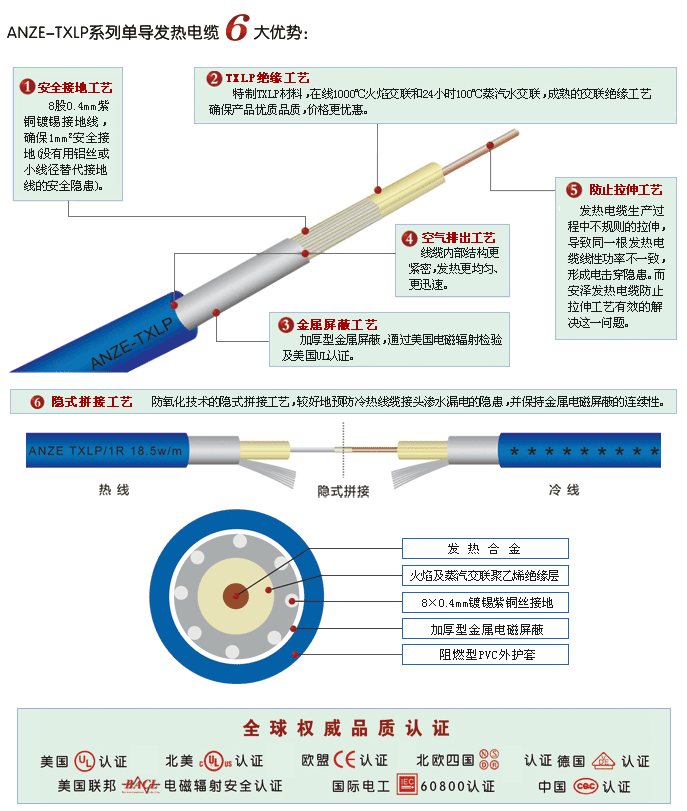

TXLP/1 220V 单导发热电缆组件采用隐式接头，冷热接头部位均有“ SPLICE ”标识


sss

二、性能
1、结构
外护套：蓝色聚氯乙烯（ PVC ）；
接地线：镀锡铜丝；
屏蔽层：铝箔 + 铜丝；
内导体：合金电阻丝；
内绝缘：交联聚乙烯（ XLPE ）；
接头类型：隐式接头；
２、尺寸
外径： 6.5mm
３、电气参数
供电电压： 220V ( 电压可定制 ) ；
 线性功率： 17W/m 18.5W/m 20W/m ；
４、其他
 冷线长度： 2.25m ；
 最大表面工作温度： 65 ° C；
 最小弯曲系数： 5D 。



工17W/M单导不可裁(TXLP)发热电缆规格一览表

专用号 电缆型号 功率(W) 标准长度(M) 每米功率(W/M) 总电阻值(Ω)

AZV01173100

TXLP/1/17

3100

182

17

15.6

AZV01172800

TXLP/1/17

2800

165

17

17.3

AZV01172600

TXLP/1/17

2600

153

17

18.6

AZV01172400

TXLP/1/17

2400

141

17

20.2

AZV01172200

TXLP/1/17

2200

129

17

22.0

AZV01172000

TXLP/1/17

2000

118

17

24.2

AZV01171750

TXLP/1/17

1750

103

17

27.7

AZV01171600

TXLP/1/17

1600

94

17

30.3
AZV01171400 TXLP/1/17 1400 82 17 34.6
AZV01171250 TXLP/1/17 1250 74 17 38.7
AZV01171000 TXLP/1/17 1000 59 17 48.4
AZV01170850 TXLP/1/17 850 50 17 56.9
AZV01170700 TXLP/1/17 700 41 17 69.1
AZV01170600 TXLP/1/17 600 35 17 80.7
AZV01170500 TXLP/1/17 500 29 17 96.8
AZV01170400 TXLP/1/17 400 24 17 121.0
AZV01170300 TXLP/1/17 300 18 17 161.3
AZV01130200 TXLP/1/13 200 15.4 13 242

注：工发热电缆设计电压为：220V，标准长度为发热区尺寸，导线尺寸为2.25M，印字参见示例3100W。示例：ANZE LS TXLP/1 Nom 15.6 ohm 3100 w - 17w/m @ 220VAC 10/2003 AZV11173100 CE
电工18.5W/M单导不可裁(TXLP)发热电缆规格一览表
专用号 电缆型号 功率(W) 标准长度(M) 每米功率(W/M) 总电阻值(Ω)
AZV01183150 TXLP/1/18 3150 170 18.5 15.4

AZV01183000

TXLP/1/18

3000

162

18.5

16.1
AZV01182800 TXLP/1/18 2800 151 18.5 17.3
AZV01182600 TXLP/1/18 2600 141 18.5 18.6
AZV01182400 TXLP/1/18 2400 130 18.5 20.2
AZV01182200 TXLP/1/18 2200 119 18.5 22.0
AZV01182000 TXLP/1/18 2000 108 18.5 24.2
AZV01181760 TXLP/1/18 1760 95 18.5 27.5
AZV01181600 TXLP/1/18 1600 86 18.5 30.3
AZV01181400 TXLP/1/18 1400 76 18.5 34.6
AZV01181200 TXLP/1/18 1200 65 18.5 40.3
AZV01181000 TXLP/1/18 1000 54 18.5 48.4
AZV01180850 TXLP/1/18 850 46 18.5 56.9
AZV01180700 TXLP/1/18 700 38 18.5 69.1
AZV01180600 TXLP/1/18 600 32 18.5 80.7
AZV01180500 TXLP/1/18 500 27 18.5 96.8
AZV01180400 TXLP/1/18 400 22 18.5 121.0
AZV01180300 TXLP/1/18 300 16 18.5 161.3
　
注：电工发热电缆设计电压为：220V，标准长度为发热区尺寸，导线尺寸为2.25M，印字参见示例3150W。示例：ANZE LS TXLP/1 Nom 15.4 ohm 3150 w - 18.5w/m @ 220VAC 10/2003 AZV01183150 CE











           二、TXLP/2R 双导不可裁发热电缆



一、简介

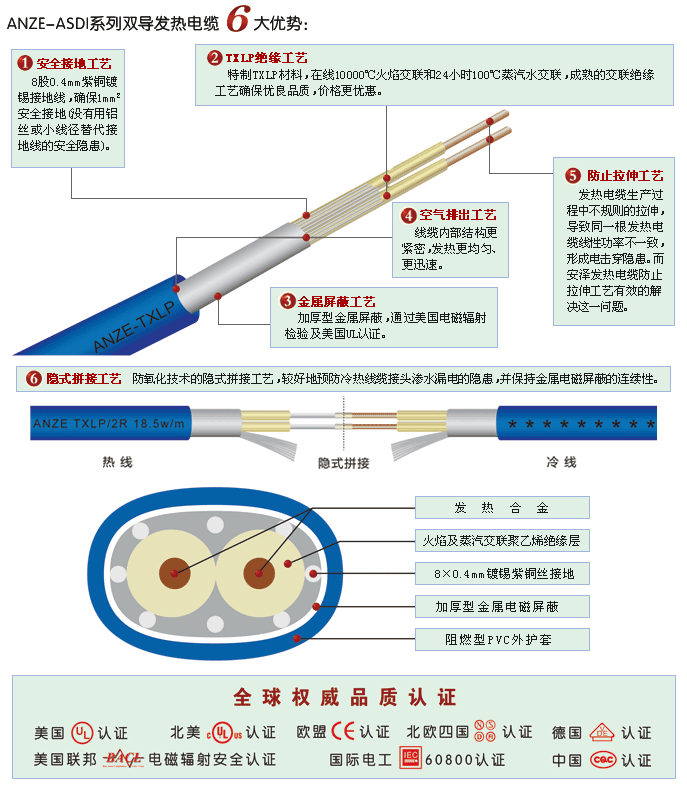

TXLP/2R 220V 双导发热电缆主要应用于地板采暖、土壤加热、融雪、管道体温等。 TXLP/2R 220V 双导发热电缆组件采用隐式接头，冷热接头部位均有“ SPLICE ”标识

dd



二、性能
1、 结构
外护套：蓝色聚氯乙烯（ PVC ）；
接地线：镀锡铜丝；
屏蔽层：铝箔 + 铜丝；
内导体：合金电阻丝+铜丝；
内绝缘：交联聚乙烯（ XLPE ）；
接头类型：隐式接头；
２、 尺寸
外径： 7.8mm
３、 电气参数
供电电压： 220V ( 电压可定制 ) ；
线性功率： 17W/m 18.5W/m 20W/m ；
４、 其他
冷线长度： 2.25m ；
最大表面工作温度： 65 ° C；
最小弯曲系数： 5D 。







电工17W/M双导不可裁(TXLP)发热电缆规格一览表

专用号 电缆型号 功率(W) 标准长度(M) 每米功率(W/M) 总电阻值(Ω)
AZV02173300 TXLP/2R/17 3300 194 17 14.7

AZV02173000

TXLP/2R/17

3000

176

17

16.1

AZV02172800

TXLP/2R/17

2800

165

17

17.3

AZV02172600

TXLP/2R/17

2600

153

17

18.6

AZV02172400

TXLP/2R/17

2400

141

17

20.2

AZV02172200

TXLP/2R/17

2200

129

17

22.0
AZV02172000 TXLP/2R/17 2000 118 17 24.2
AZV02171700 TXLP/2R/17 1700 100 17 28.5
AZV02171370 TXLP/2R/17 1370 81 17 35.3
AZV02171250 TXLP/2R/17 1250 74 17 38.7
AZV02171000 TXLP/2R/17 1000 59 17 48.4
AZV02170840 TXLP/2R/17 840 49 17 57.6
AZV02170700 TXLP/2R/17 700 41 17 69.1
AZV02170600 TXLP/2R/17 600 35 17 80.7
AZV02170500 TXLP/2R/17 500 29 17 96.8
AZV02170400 TXLP/2R/17 400 24 17 121.0
AZV02170300 TXLP/2R/17 300 18 17 161.3
AZV02171610 TXLP/2R/10 1610 161 10 30.1
AZV02171300 TXLP/2R/10 1300 130 10 37.2
AZV02171050 TXLP/2R/10 1050 105 10 46.1
AZV02170940 TXLP/2R/10 940 94 10 51.5
AZV02170760 TXLP/2R/10 760 76 10 63.7
AZV02170530 TXLP/2R/10 530 53 10 91.3
AZV02170380 TXLP/2R/10 380 38 10 127.4
AZV02170230 TXLP/2R/10 230 23 10 210.4

注：电工发热电缆设计电压为：220V，标准长度为发热区尺寸，导线尺寸为2.25M，印字参见示例3300W。示例：ANZE LS TXLP/1 Nom 14.7 ohm 3300 w - 17w/m @ 220VAC 10/2003 AZV02173300 CE
电工18.5W/M双导不可裁(TXLP)发热电缆规格一览表
专用号 电缆型号 功率(W) 标准长度(M) 每米功率(W/M) 总电阻值(Ω)
AZV02183150 TXLP/2R/18 3150 170 18.5 15.4

AZV02183000

TXLP/2R/18

3000

162

18.5

16.1
AZV02182800 TXLP/2R/18 2800 151 18.5 17.3
AZV02182600 TXLP/2R/18 2600 141 18.5 18.6
AZV02182400 TXLP/2R/18 2400 130 18.5 20.2
AZV02182200 TXLP/2R/18 2200 119 18.5 22.0
AZV02182000 TXLP/2R/18 2000 108 18.5 24.2
AZV02181800 TXLP/2R/18 1800 97 18.5 26.9
AZV02181600 TXLP/2R/18 1600 86 18.5 30.2
AZV02181370 TXLP/2R/18 1370 74 18.5 35.3
AZV02181250 TXLP/2R/18 1250 68 18.5 38.7
AZV02181000 TXLP/2R/18 1000 54 18.5 48.4
AZV02180840 TXLP/2R/18 840 45 18.5 57.6
AZV02180700 TXLP/2R/18 700 38 18.5 69.1
AZV02180600 TXLP/2R/18 600 32 18.5 80.7
AZV02180500 TXLP/2R/18 500 27 18.5 96.8
AZV02180400 TXLP/2R/18 400 22 18.5 121.0
AZV02180300 TXLP/2R/18 300 16 18.5 161.3
　
注：电工发热电缆设计电压为：220V，标准长度为发热区尺寸，导线尺寸为2.25M，印字参见示例3150W。示例：ANZE LS TXLP/2R Nom 15.4 ohm 3150 w - 18.5w/m @ 220VAC 10/2003 AZV02183150 CE
隐式接头 阻燃IE60332-1 弯曲系数5D
隐式接头 阻燃IE60332-1 弯曲系数5D
