无卤低烟阻燃环保交联聚烯烃绝缘控制电缆

一、产品用途
　　本系列产品适用于交流额定电压 450/750V 及以下控制、监控回路及保护线路等场合，特别适用于核电站、地铁、剧院等安全系数要求高的重要场所。

二、产品标准
　　1 、结构和相关理化性能参照采用 GB9330-88 。
　　2 、阻燃性能参照采用 GB/T18380.3-2001(A 类、 B 类或 C 类 ) 。
　　3 、无卤低烟性能参照采用 GB/T17650.2 ， GB/T17651.2 。
　　4 、环保性能参照和 EN 71-3 （ A1 ： 2000 ）《特定元素的过境规定（重金属含量的过境规定）》。

三、型号名称（见表 1 ）



型号	名称
WDZA-KYJY-HH WDZB-KYJY-HH WDZC-KYJY-HH	无卤低烟阻燃 A （ B 、 C ）类环保铜芯化学交联聚烯烃绝缘聚烯烃护套控制电缆
WDZA-KYJYP-HH WDZB-KYJYP-HH WDZC-KYJYP-HH	无卤低烟阻燃 A （ B 、 C ）类环保铜芯化学交联聚烯烃绝缘聚烯烃护套编织屏蔽控制电缆
WDZA-KYJYP 2 -HH WDZB-KYJYP 2 -HH WDZC-KYJYP 2 -HH	无卤低烟阻燃 A （ B 、 C ）类环保铜芯化学交联聚烯烃绝缘聚烯烃护套铜带屏蔽控制电缆
WDZA-KYJY22-HH WDZB-KYJY22-HH WDZC-KYJY22-HH	无卤低烟阻燃 A （ B 、 C ）类环保铜芯化学交联聚烯烃绝缘聚烯烃护套钢带铠装控制电缆

四、产品规格（见表 2 ）

型号 标称截面 mm2	WDZA-KYJY-HH WDZB-KYJY-HH WDZC-KYJY-HH	WDZA-KYJYP-HH WDZB-KYJYP-HH WDZC-KYJYP-HH	WDZA-KYJYP 2 -HH WDZB-KYJYP 2 -HH WDZC-KYJYP 2 -HH	WDZA-KYJY22-HH WDZB-KYJY22-HH WDZC-KYJY22-HH
0.75	2 ～ 61 芯	2 ～ 61 芯	4 ～ 61 芯	4 ～ 61 芯
1.0	2 ～ 61 芯	2 ～ 61 芯	4 ～ 61 芯	4 ～ 61 芯
1.5	2 ～ 61 芯	2 ～ 61 芯	4 ～ 61 芯	4 ～ 61 芯
2.5	2 ～ 61 芯	2 ～ 61 芯	4 ～ 61 芯	4 ～ 61 芯
4	2 ～ 61 芯	2 ～ 14 芯	4 ～ 14 芯	4 ～ 14 芯
6	2 ～ 61 芯	2 ～ 14 芯	4 ～ 14 芯	4 ～ 14 芯
10	2 ～ 61 芯	2 ～ 10 芯	4 ～ 10 芯	4 ～ 10 芯

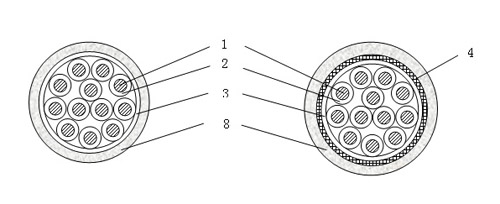

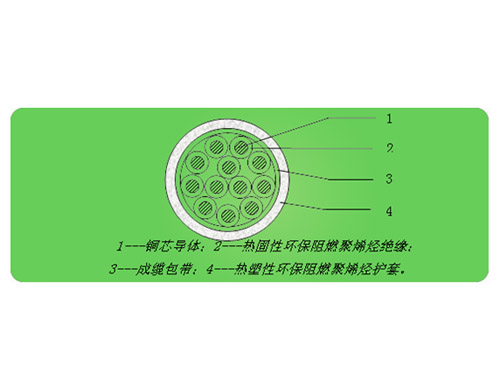

五 、结构简图 WDZA-KYJY-HH 　　　　　　　　　　　　　　　　　　　　　　　　　　　WDZA-KYJYP-HH
WDZB-KYJY-HH 　　　　　　　　　　　　　　　　　　　　　　　　　　　WDZB-KYJYP-HH
WDZC-KYJY-HH 　　　　　　　　　　　　　　　　　　　　　　　　　　　WDZC-KYJYP-HH

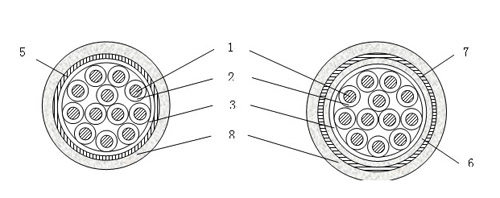

WDZA-KYJYP 2 -HH 　　　　　　　　　　　　　　　　　　　　　　　　WDZA-KYJY22-HH
WDZB-KYJYP 2 -HH 　　　　　　　　　　　　　　　　　　　　　　　　WDZB-KYJY22-HH
WDZC-KYJYP 2 -HH 　　　　　　　　　　　　　　　　　　　　　　　　WDZC-KYJY22-HH
1--- 铜芯导体； 2--- 交联聚烯烃绝缘； 3--- 成缆包带； 4--- 铜丝编织屏蔽；
5--- 铜带屏蔽； 6--- 内护层； 7--- 钢带铠装； 8--- 聚烯烃护套。

六、使用特性
　　1 、额定电压为：相电压 / 线电压是 450/750V 。
　　2 、最高长期工作温度不超过 90 ℃ 。
　　3 、敷设时的环境温度在 -25 ℃ 及以上。
　　4 、敷设时的最小弯曲半径：无铠装层的电缆，应为电缆外径的 6 倍；有铠装或铜带屏蔽结构的电缆，应为电缆外径的 12 倍；有屏蔽结构的电缆，应为电缆外径的 6 倍。

七、技术性能
　　1 、导体直流电阻见表 3 。




标称截面 mm2	0.75	1	1.5	2.5	4	6	10
20 ℃ 直流电阻 ≤Ω /km	24.5	18.1	12.1	7.41	4.61	3.08	1.83

2 、绝缘电阻
　　90 ℃ 时绝缘体积电阻率ρ≥ 10¹¹ Ω • cm ；
　　90 ℃ 时绝缘电阻常数 K i ≥ 0.367M Ω• km 。
3 、耐压试验
　　电缆经受 3500V 交流电压试验， 5min 内不击穿。
4 、 燃烧试验
　　成束燃烧试验：通过 GB/T18380.3-2001 规定的成束燃烧试验（ A 类、 B 类、 C 类）；
　　燃烧烟密度试验：透光率 ≥ 60% ；
　　燃烧气体腐蚀性试验： PH 值 ≥ 4.3 ，电导率≤ 10µS/mm 。
5 、绝缘热延伸试验 （ 200 ℃ ， 0.2MPa ， 15min ）
　　负荷下伸长率 ≤ 175% ，冷却后永久变形率 ≤ 25% 。
6 、绝缘和护套的力学性能
　　交联聚烯烃绝缘：原始抗张强度 ≥ 10MPa ；原始断裂伸长率 ≥125% ；
　　老化后抗张强度变化率≤± 30% ；老化后断裂伸长率 ≤±30% 。
　　聚烯烃护套： 原始抗张强度 ≥ 9MPa ；原始断裂伸长率 ≥125% ；
　　老化后抗张强度变化率≤± 30% ；老化后断裂伸长率 ≤±30% 。

八、产品特点
　　1 、不含卤素，也几乎不含 “铅、汞、砷、锑、镉、铬、硒、钡”等八种有毒有害重金属元素；
　　2 、成束燃烧试验可达到 A 类，燃烧时发烟量少，透光率高；
　　3 、燃烧无腐蚀性气体产生；
　　4 、热稳定性好，寿命长；
　　5 、良好的耐寒性、耐化学性；
　　6 、绝缘电阻高；
　　7 、电缆长时间受潮，绝缘电阻不会下降。

九、交货长度
　　1 、电缆交货成圈长度为 100m ，成盘长度应不小于 100m ；
　　2 、允许长度不小于 10m 的短段交货，其数量不超过交货总长度的 10% ；
　　3 、根据双方的协议，允许任何长度交货；
　　4 、长度计量误差不超过± 0.5% 。
