ZR-KYJE,ZR-KYJEP,ZR-KEE,ZR-KEEP低烟无卤阻燃控制电缆
[当前栏目：低烟无卤阻燃电缆] [发布日期：2017-01-18]
【详细说明】
KGGP KYEP22-控制电缆
一．控制电缆用途
KGGP KYEP22-控制电缆适用于冶金、电力、石油化工等工矿企业中交流额定电压（U0/U)450/750V及以下的电器仪表、配电装置的信号传输、控制和测量系统。
二．控制电缆执行标准
KGGP KYEP22-控制电缆按照GB/T9330-2008标准制造，阻燃特性符合GB12666．5(1EC332—3)、GB12666．7（IECl034)规定要求
KGGP KYEP22-控制电缆按照GB/T9330-2008标准制造，阻燃特性符合GB12666．5(1EC332—3)、GB12666．7（IECl034)规定要求
三．控制电缆型号及名称
|
型号
|
名称
|
|
KVV
|
聚氯乙烯绝缘、聚氯乙烯护套控制电缆
|
|
KYY
|
聚乙烯绝缘，聚乙烯护套控制电缆
|
|
KYV
|
聚乙烯绝缘、聚氯乙烯护套控制电缆
|
|
KYJV
|
交联聚乙烯绝缘、聚氯乙烯护套控制电缆
|
|
KVVP
|
聚氯乙烯绝缘、聚氯乙烯护套、编织总屏蔽控制电缆
|
|
KYYP
|
聚乙烯绝缘、聚乙烯护套、编织总屏蔽控制电缆
|
|
KYVP
|
聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽控制电缆
|
|
KYJVP
|
交联聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽控制电缆
|
|
KVVP2
|
聚氯乙烯绝缘、聚氯乙烯护套、铜带绕包总屏蔽控制电缆
|
|
KYYP2
|
聚乙烯绝缘、聚乙烯护套、铜带绕包总屏蔽控制电缆
|
|
KYVP2
|
聚乙烯绝缘、聚氯乙烯护套、铜带绕包总屏蔽控制电缆
|
|
KYJVP2
|
交联聚乙烯绝缘、聚氯乙烯护套、铜带绕包总屏蔽控制电缆
|
|
型号
|
名称
|
|
KVVP3
|
聚氯乙烯绝缘、聚氯乙烯护套、铝塑复合带绕包总屏蔽控制电缆
|
|
KYYP3
|
聚乙烯绝缘、聚乙烯护套、铝塑复合带绕包总屏蔽控制电缆
|
|
KYVP3
|
聚乙烯绝缘、聚氯乙烯护套、铝塑复合带绕包总屏蔽控制电缆
|
|
KYJVP3
|
交联聚乙烯绝缘、聚氯乙烯护套、铝塑复合带绕包总屏蔽控制电缆
|
|
KVV22
|
聚氯乙烯绝缘、聚氯乙烯护套、双钢带铠装控制电缆
|
|
KYV23
|
聚乙烯绝缘、聚乙烯护套、双钢带铠装控制电缆
|
|
KYV22
|
聚乙烯绝缘、聚氯乙烯护套、双钢带铠装控制电缆
|
|
KYJV22
|
交联聚乙烯绝缘、聚氯乙烯护套、双钢带铠装控制电缆
|
|
KVVR
|
聚氯乙烯绝缘、聚氯乙烯护套控制软电缆
|
|
KYYR
|
聚乙烯绝缘、聚乙烯护套控制软电缆
|
|
KYVR
|
聚乙烯绝缘、聚氯乙烯护套控制软电缆
|
|
KYJVR
|
交联聚乙烯绝缘、聚氯乙烯护套控制软电缆
|
|
KVVRP
|
聚氯乙烯绝缘、聚氯乙烯护套、编织总屏蔽控制软电缆
|
|
KYYRP
|
聚乙烯绝缘、聚乙烯护套编织总屏蔽控制软电缆
|
|
KYVRP
|
聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽控制软电缆
|
|
KYJVRP
|
交联聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽控制软电缆
|
|
ZR-KVV
|
聚氯乙烯绝缘、聚氯乙烯护套阻燃控制电缆
|
|
ZR-KYV
|
聚乙烯绝缘、聚氯乙烯护套阻燃控制电缆
|
|
ZR-KYJV
|
交联聚乙烯绝缘、聚氯乙烯护套阻燃控制电缆
|
|
ZR-KVVP
|
聚氯乙烯绝缘、聚氯乙烯护套、编织总屏蔽阻燃控制电缆
|
|
ZR-KYVP
|
聚乙烯绝缘、聚氯乙烯护套编织总屏蔽阻燃控制电缆
|
|
ZR-KYJVP
|
交联聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽阻燃控制电缆
|
|
型 号
|
名称
|
|
ZR-KVVP2
|
聚氯乙烯绝缘、聚氯乙烯护套、铜带绕包总屏蔽阻燃控制电缆
|
|
ZR-KYVP2
|
聚乙烯绝缘、聚氯烯护套、铜带绕包总屏蔽阻燃控制电缆
|
|
ZR-KYJVP2
|
交联聚乙烯绝缘、聚氯乙烯护套、铜带绕包总屏蔽阻燃控制电缆
|
|
ZR-KVVP3
|
聚氯乙烯绝缘、聚氯乙烯护套、铝塑复合带绕包总屏蔽阻燃控制电缆
|
|
ZR-KYVP3
|
聚乙烯绝缘、聚氯乙烯护套、铝塑复合带绕包总屏蔽阻燃控制电缆
|
|
ZR-KYJVP3
|
交联聚乙烯绝缘、聚氯乙烯护套双钢带铠装阻燃控制电缆
|
|
ZR-KVV22
|
聚氯乙烯绝缘、聚氯乙烯护套双钢带铠装阻燃控制电缆
|
|
ZR-KYV22
|
聚乙烯绝缘、聚氯乙烯护套双钢带铠装阻燃控制电缆
|
|
ZR-KYJV22
|
交联聚乙烯绝缘、聚氯乙烯护套双钢带铠装阻燃控制电缆
|
|
ZR-KVVR
|
聚氯乙烯绝缘、聚乙烯护套阻燃控制软电缆
|
|
ZR-KYVR
|
聚乙烯绝缘、聚氯乙烯护套控制软电缆
|
|
ZR-KYJVR
|
交联聚乙烯绝缘、聚氯乙烯护套阻燃控制软电缆
|
|
ZR-KVVRP
|
聚氯乙烯绝缘、聚氯乙烯护套、编织总屏蔽阻燃控制软电缆
|
|
ZR-KYJVRP
|
聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽阻燃控制软电缆
retardant |
|
ZR-KYJVRP
|
交联聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽阻燃控制软电缆
|
|
ZR-KVDVD
|
聚氯乙烯绝缘、聚氯乙烯护套低烟低卤阻燃控制电缆
|
|
ZR-KYVD
|
聚乙烯绝缘、聚氯乙烯护套低烟低卤阻燃控制电缆
|
|
ZR-KYJVD
|
交联聚乙烯绝缘、聚氯乙烯护套阻低烟低卤阻燃制电缆
|
|
ZR-KVDVDP
|
聚氯乙烯绝缘、聚氯乙烯护套、编织总屏蔽低烟低卤阻燃控制电缆
|
|
ZR-KYVDP
|
聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽低烟低卤阻燃控制电缆
|
|
ZR-KYJVDP
|
交联聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽低烟低卤阻燃控制电缆
|
|
ZR-KVDVDP2
|
聚氯乙烯绝缘、聚氯乙烯护套、铜带绕包总屏蔽低烟低卤阻燃控制电缆
|
|
型号
|
名称
|
|
ZR-KVVDP2
|
聚乙烯绝缘、聚氯乙烯护套、铜带绕包总屏蔽低烟低卤阻燃控制电缆
|
|
ZR-KYJVDP2
|
交联聚乙烯绝缘、聚乙烯护套、铜带绕包总屏蔽低烟低卤阻燃控制电缆
|
|
ZR-KVDVDP3
|
聚氯乙烯绝缘、聚氯乙烯护套、铝塑复合带绕包总屏蔽低烟低卤阻燃控制电缆
|
|
ZR-KYVDP3
|
聚乙烯绝缘、聚氯乙烯护套、铝塑复合带绕包总屏蔽低烟低卤阻燃控制电缆
|
|
ZR-KYJVDP3
|
交联聚乙烯绝缘、聚氯乙烯护套、铝塑复合带绕包总屏蔽低烟低卤阻燃控制电缆
|
|
ZR-KVDVD22
|
聚氯乙烯绝缘、聚氯乙烯护套、双钢带铠装低烟低卤阻燃控制电缆控制电缆
|
|
ZR-KYVD22
|
聚乙烯绝缘、聚氯乙烯护套、双钢带铠装低烟低卤阻燃控制电缆控制电缆
|
|
ZR-KYJVD22
|
交联聚乙烯绝缘、聚氯乙烯护套、双钢带铠装低烟低卤阻燃控制电缆
|
|
ZR-KVDVDR
|
聚氯乙烯绝缘、聚氯乙烯护套低烟低卤阻燃控制软电缆
|
|
ZR-KYVDR
|
聚乙烯绝缘、聚乙烯护套低烟低卤阻燃控制软电缆
|
|
ZR-KYJVDR
|
交联聚乙烯绝缘、聚氯乙烯护套低烟低卤阻燃控制软电缆
|
|
ZR-KVDVDRP
|
聚氯乙烯绝缘、聚氯乙烯护套控、编织总屏蔽低烟低卤阻燃控制软电缆
|
|
ZR-KYVDRP
|
聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽低烟低卤阻燃控制软电缆
|
|
ZR-KYJVDRP
|
交联聚乙烯绝缘、聚氯乙烯护套、编织总屏蔽低烟低卤阻燃控制软电缆
|
|
ZR-KYJE
|
交联聚乙烯绝缘、聚烯烃护套、低烟无卤阻燃控制电缆
|
|
ZR-KEE
|
聚烃烯绝缘、聚烯烃护套、低烟无卤阻燃控制电缆
|
|
ZR-KYJEP
|
交联聚乙烯绝缘、聚烯烃护套、编织总屏蔽低烟无卤阻燃控制电缆
|
|
ZR-KEEP
|
聚烃烯绝缘、聚烯烃护套、编织总屏蔽低烟无卤阻燃控制电缆
|
|
ZR-KYJEP2
|
交联聚乙烯绝缘、聚烯烃护套、铜带绕包总屏蔽低烟无卤阻燃控制电缆
|
|
ZR-KEEP2
|
聚烃烯绝缘、聚烯烃护套、铜带绕包总屏蔽低烟无卤阻燃控制电缆
|
|
ZR-KYJEP3
|
交联聚乙烯绝缘、聚烯烃护套、铝塑复合带绕包总屏蔽低烟无卤阻燃控制电缆
|
|
ZR-KEEP3
|
聚烯烃绝缘、聚烯烃护套、铝塑复合带绕包总屏蔽低烟无卤阻燃控制电缆
|
KGGP KYEP22-控制电缆
|
型号
|
名称
|
|
ZR-KYJE23
|
交联聚乙烯绝缘、聚烯烃护套、双钢带铠装低烟无卤阻燃控制电缆
|
|
ZR-KEE23
|
聚烃烯绝缘、聚烯烃护套、双钢带铠装低烟无卤阻燃控制电缆
|
|
ZR-KYJER
|
交联聚乙烯绝缘、聚烃烯护套低烟无卤阻燃控制软电缆
|
|
ZR-KEER
|
聚烯烃绝缘、聚烯烃护套、低烟无卤阻燃控制软电缆
|
|
ZR-KYJERP
|
交联聚乙烯绝缘、聚烯烃护套、编织总屏蔽低烟无卤阻燃控制软电缆
|
|
ZR-KEERP
|
聚烯烃绝缘、聚烯烃护套、编织总屏蔽低烟无卤阻燃控制软电缆 |
注：加ZR的为阻燃电缆。

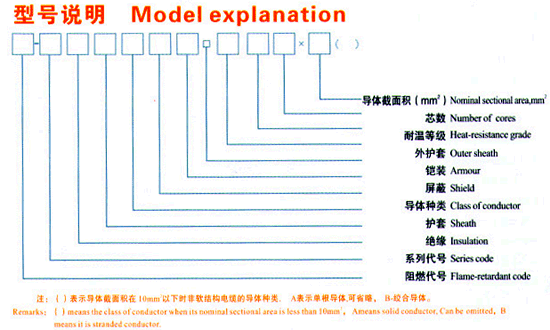

四．KGGP KYEP22-控制电缆型号中各代号表示说明
|
项目
|
代号
|
名称
|
|
系列
|
K
|
控制电缆
|
|
Y
|
聚乙烯
|
|
|
V/VD
|
聚氯乙烯／低烟低卤阻燃聚氯乙烯
|
|
|
绝缘
|
YJ
|
交联聚乙烯
|
|
E
|
低烟无卤阻燃聚烃烯
|
|
|
Y
|
聚乙烯
|
|
|
护套
|
V/VD
|
聚氯乙烯/低烟低卤阻燃聚氯乙烯PVC/low
|
|
|
E
|
低烟无卤阻燃聚烯烃
|
|
导体种类
|
R
|
多股软导体
|
|
屏蔽
|
省略
|
无屏蔽
|
|
P
|
铜丝编织
|
|
|
P1
|
镀锡铜丝编织
|
|
|
P2
|
铜带绕包
|
|
|
P3
|
铝塑复合带绕包
|
|
|
省略
|
无铠装
|
|
|
铠装
|
2
|
双钢带铠装
|
|
2
|
聚氯乙烯
|
|
|
外护套
|
3
|
聚乙烯
|
|
E
|
低烟无卤阻燃聚烯烃
|
|
|
耐温等级
|
省略
|
对子聚乙烯，70℃级聚乙烯或低烟无卤阻燃聚乙烯绝缘电缆指70℃级；
对于交联聚乙烯绝缘电缆指90℃级 |
|
阻燃特性
|
90
|
导体量高允许长期工作温度为90℃
|
|
105
|
导体最高允许长期工作温度为105℃
|
|
|
省略
|
无要求
|
|
|
ZR
|
成束阻燃
|
五．KGGP KYEP22-控制电缆表示方法举例
塑料绝缘和护套控制电缆由型号、芯数及导体的标称截面表示。
同一品种采用规定的不同导体结构时，较软导体（B）表示，在规格后表明。举例如下：
塑料绝缘和护套控制电缆由型号、芯数及导体的标称截面表示。
同一品种采用规定的不同导体结构时，较软导体（B）表示，在规格后表明。举例如下：
1、聚氯乙烯绝缘聚氯乙烯护套控制电缆，16芯，导体标称截面为2。5mm2，105℃，表示为：较硬导体结构：KVV-105 16×2。5 较软导体结构：KVV-105 16×2。5（B）
2、交联聚乙烯绝缘聚氯乙烯护套双钢带铠装阻燃型控制电缆，12芯，导体标称截面为4mm2,表示为：
ZR-KYJV22 12×4
ZR-KYJV22 12×4
六．使用特性及主要性能
①额定电压（U0/U):450/750V
②电缆导体的最高长期允许工作温度：
聚乙烯绝缘电缆为：70℃
交联聚乙烯绝缘电缆为：90℃
聚氯乙烯绝缘电缆为：70℃、90℃、105℃（根据型号后的耐温等级而定）；
③电缆的最低允许敷设温度：
聚乙烯护套电缆：-20℃；
聚氯乙烯护套及低烟无卤阻燃聚烯烃护套电缆0℃ （低于最低允许敷设温度时应预先加热)。
④电缆推荐允许弯曲半径：
有铠装或绕包屏蔽结构的电缆应不低于电缆外径的12倍；其余结构电缆应不低于电缆外径的6倍。
⑤电缆的燃烧特性
阻燃电缆能经受GBl2666．5(IEC332-3)规定的成束燃烧试验。低烟低卤阻燃电缆能经受GBl2666．5（IEC332-3)规定的成束燃烧试验，且燃烧时烟浓度应符合GBl2666．7（IECl034)规定，燃烧析出气体中HCL含量应≤100mg/g (符合IEC754-1要求）。
低烟无卤阻燃电缆能经受GBl2666．5（IEC332-3)规定的成束燃烧试验，且燃烧时浓度应符合GBl2666．7。(1ECl034）规定，燃烧析出气体水溶液的pH值≥4 3，导电率≤10us／mm(符合IEC754-2要求)。
①额定电压（U0/U):450/750V
②电缆导体的最高长期允许工作温度：
聚乙烯绝缘电缆为：70℃
交联聚乙烯绝缘电缆为：90℃
聚氯乙烯绝缘电缆为：70℃、90℃、105℃（根据型号后的耐温等级而定）；
③电缆的最低允许敷设温度：
聚乙烯护套电缆：-20℃；
聚氯乙烯护套及低烟无卤阻燃聚烯烃护套电缆0℃ （低于最低允许敷设温度时应预先加热)。
④电缆推荐允许弯曲半径：
有铠装或绕包屏蔽结构的电缆应不低于电缆外径的12倍；其余结构电缆应不低于电缆外径的6倍。
⑤电缆的燃烧特性
阻燃电缆能经受GBl2666．5(IEC332-3)规定的成束燃烧试验。低烟低卤阻燃电缆能经受GBl2666．5（IEC332-3)规定的成束燃烧试验，且燃烧时烟浓度应符合GBl2666．7（IECl034)规定，燃烧析出气体中HCL含量应≤100mg/g (符合IEC754-1要求）。
低烟无卤阻燃电缆能经受GBl2666．5（IEC332-3)规定的成束燃烧试验，且燃烧时浓度应符合GBl2666．7。(1ECl034）规定，燃烧析出气体水溶液的pH值≥4 3，导电率≤10us／mm(符合IEC754-2要求)。
⑥电缆的导体直流电阻见表3；
|
截面积
mm2 |
20℃时导体直流电阻
|
|||||
|
不镀锡
|
镀锡
|
|||||
|
A类
|
B类
|
软结构
|
A类
|
B类
|
软结构
|
|
|
0。5
|
36。0
|
36。0
|
39。0
|
36。7
|
36。7
|
40。1
|
|
0。75
|
24。5
|
24。5
|
26。0
|
24。8
|
24。8
|
26。7
|
|
1。0
|
18。1
|
18。1
|
19。5
|
18。2
|
18。2
|
20。0
|
|
1。5
|
12。1
|
12。1
|
13。3
|
12。2
|
12。2
|
13。7
|
|
2。5
|
7。41
|
7。41
|
7。98
|
7。56
|
7。56
|
8。21
|
|
4
|
4。61
|
4。61
|
-
|
4。70
|
4。70
|
-
|
|
6
|
3。08
|
3。08
|
-
|
3。11
|
3。11
|
-
|
|
10
|
-
|
1。83
|
-
|
-
|
-
|
|
绝缘电阻见表4
|
面积 mm2 |
70℃或90℃时绝缘电阻
|
|||||
|
聚乙烯绝缘或交联聚乙烯绝缘
|
聚氯乙烯或低烟无卤阻燃聚烯烃绝缘
|
|||||
|
A类
|
B类
|
软结构
|
A类
|
B类
|
软结构
|
|
|
0。5
|
0。1400
|
0。1300
|
0。1300
|
0。014
|
0。014
|
-
|
|
0。75
|
0。1200
|
0。1100
|
0。1100
|
0。012
|
0。014
|
0。011
|
|
1。0
|
0。1100
|
0。1000
|
0。1000
|
0。011
|
0。013
|
0。010
|
|
1。5
|
0。1100
|
0。1000
|
0。1000
|
0。011
|
0。01
|
0。010
|
|
2。5
|
0。1100
|
0。900
|
0。900
|
0。010
|
0。009
|
0。009
|
|
4
|
0。0850
|
0。0700
|
-
|
0。0085
|
0。0077
|
-
|
|
6
|
0。0700
|
0。0650
|
-
|
0。0070
|
0。0065
|
-
|
|
10
|
-
|
0。0650
|
-
|
-
|
0。0065
|
|
