0.6/1KV铜芯VV电力电缆规格型号及技术参数

[当前栏目：电力电缆]      [发布日期：2014-07-23]

低压0.6/1KV铜芯电力电缆VV电缆技术参数介绍
一、产品名称/适用电压
    VV：铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
    适用电压：0.6/1KV
    主要原材料：铜芯、PVC绝缘、PVC护套
二、产品执行标准
    电缆设计符合国家标准《GB_12706.1-2008_第1部分：额定电压1kV(Um=1.2kV)到3kV(Um=3.6kV)电缆》和国际电工委员会推荐标准IEC60502的要求。
三、产品用途
    聚氯乙烯(PVC)作为电线电缆绝缘材料，从50年代开始至今，是使得最多的材料，属于热塑性材料，资源丰富，价格低廉，能简易挤包在电缆导体上，有较好的机械性能和电气绝缘性能、耐油性、耐磨性、阻燃性能良好。长期允许工作湿度为70℃，短时最高温度达160℃，广泛使用在中低压电线电缆的绝缘和护套上。
    聚氯乙烯绝缘聚氯乙烯护套电力电缆VV具有良好的电气性能和化学稳定性，结构简单，使用方便。本产品适用于交流50 Hz，额定电压0.6/1KV的线路中，供输配电之用。其中五芯电力电缆是为了适应配电系统的发展和安全性需要，将低压配电系统工程的中性线与零线分开，使系统运行更趋稳定，保障了操作人员的安全性。敷设在室内、架空、电缆沟道、管道内，电缆不能承受压力和机械外力作用。建议不要直埋在土壤中，需套在PVC管中直埋为佳。除了用于传输和分配电能外，它也可以作为各种电气设备间大连接线。
     其主要优点是：
(1)因受外界因素（如雷害、风害、鸟害等）的影响小，所以它的供电可靠性高；
(2)电力电缆是埋入地下的，工程隐蔽，所以对市容环境影响较小，即使发生事故，一般也不会影响人身安全；
(3)电缆电容较大，可改善线路功率因数。在很多工业企业中，应用还是非常广泛，原因在于价格很有优势。
VV电缆的适用范围：敷设在室内，隧道及管道中，电缆不能承受压力和机械外力；作为传送和分配电能的线路用，如是地下敷设必须穿管。
四、产品使用特性：
1.敷设注意事项
（1）敷设时电缆温度不低于0℃，环境温度低于0℃时，应对电缆进行预热。
（2）敷设的弯曲半径不小于电缆外径的10倍。
（3）电缆敷设后应经受以直流耐压试验，时间15分钟，试验电压3.5KV。
（4）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160摄氏度。
在空气中敷设：
（1）单芯电缆平行敷设时中心距离185 mm2以下为电缆直径的2倍，240 mm2以上的为90 mm。
（2）周围环境温度：30℃。
（3）导电线芯最高允许温度：70℃。
（4）不同环境温度下载流量的校正系数：

环境温度
20℃
25℃
35℃
40℃
45℃
校正系数
1.12
1.06
0.94
0.87
0.79

直埋敷设：
（1）单芯电缆不接触敷设时，中心距离为电缆直径的2倍。
（2）周围环境温度：25℃。
（3）导体线芯最高允许温度：70℃。
（4）土壤热阻系数1.0℃.m/w。
（5）直坦深试：0.7 m。
（6）不同环境温度下载流量校正系数：

环境温度
15℃
20℃
30℃
35℃
校正系数
1.11
1.05
0.94
0.88

短路容量
导电线芯短路时允许最高温度
最高允许的短路电流
160℃
I = 94S√tA

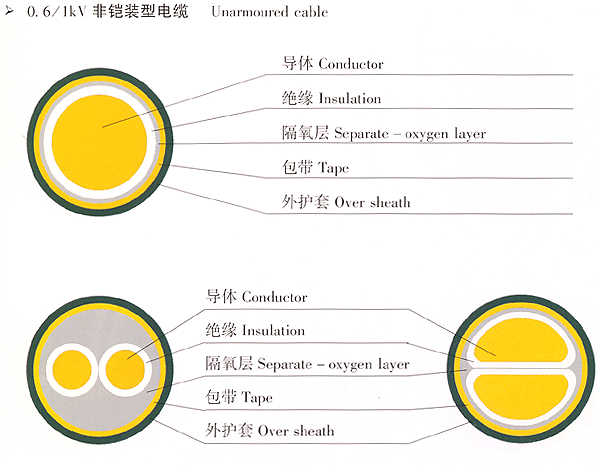

六、产品结构图：

七、技术参数：
0.6/1kv PVC绝缘PVC护套非阻燃电力电缆
表1：单芯电缆
导线标称截面(mm)
导体中单线根数
绝缘厚度(mm)
护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(Kg/km)
20℃导体电阻≤ (Ω/km)
试验电压(Kv/5min )
Cu
Cu
1 X 1.5
1
0.8
1.4
6.1
50.7
≤12.1
3.5
1 X 2.5
1
0.8
1.4
6.5
63.5
≤7.41
3.5
1 X 4
1
1.0
1.4
7.4
87.7
≤4.61
3.5
1 X 6
1
1.0
1.4
7.9
111.0
≤3.08
3.5
1 X 10
7
1.0
1.4
9.2
166.6
≤1.83
3.5
1 X 16
7
1.0
1.4
10.3
233.3
≤1.15
3.5
1 X 25
7
1.2
1.4
12.0
344.9
≤0.727
3.5
1 X 35
7
1.2
1.4
13.2
449.8
≤0.524
3.5
1 X 50
19
1.4
1.4
14.9
590.5
≤0.387
3.5
1 X 70
19
1.4
1.4
16.7
807.3
≤0.268
3.5
1 X 95
19
1.6
1.5
19.3
1102.0
≤0.193
3.5
1 X 120
37
1.6
1.5
20.9
1349.0
≤0.153
3.5
1 X 150
37
1.8
1.6
23.1
1654.0
≤0.124
3.5
1 X 185
37
2.0
1.7
25.6
2060.0
≤0.0991
3.5
1 X 240
61
2.2
1.8
28.8
2651.0
≤0.0754
3.5
1 X 300
61
2.4
1.9
31.9
3323.0
≤0.0601
3.5
1 X 400
61
2.6
2.0
35.5
4205.0
≤0.0470
3.5
1 X 500
61
2.8
2.1
39.7
5359.0
≤0.0336
3.5
1 X 600
61
2.9
2.2
43.7
6707.0
≤0.0283
3.5
1 X 800
61
2.9
2.4
46.1
8064.0
≤0.0221
3.5

表2：两芯电缆

导线标称截面(mm)
导体中单线根数
绝缘厚度(mm)
护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(Kg/km)
20℃导体电阻≤ (Ω/km)
试验电压(Kv/5min )
Cu
Cu
2 X 1.5
1
0.8
1.8
10.5
119
≤12.1
3.5
2 X 2.5
1
0.8
1.8
11.3
150
≤7.41
3.5
2 X 4
1
1.0
1.8
13.1
210
≤4.61
3.5
2 X 6
1
1.0
1.8
14.1
264
≤3.08
3.5
2 X 10
7
1.0
1.8
16.7
393
≤1.83
3.5
2 X 16
7
1.0
1.8
18.8
541
≤1.15
3.5
2 X 25
7
1.2
1.8
22.2
794
≤0.727
3.5
2 X 35
7
1.2
1.8
24.5
1037
≤0.524
3.5
2 X 50
19
1.4
1.8
21.8
1227
≤0.387
3.5
2 X 70
19
1.4
1.9
24.7
1650
≤0.268
3.5
2 X 95
19
1.6
2.0
29.2
2213
≤0.193
3.5
2 X 120
37
1.6
2.1
31.3
2733
≤0.153
3.5
2 X 150
37
1.8
2.2
34.7
3396
≤0.124
3.5
2 X 185
37
2.0
2.4
37.9
3943
≤0.0991
3.5
2 X 240
61
2.2
2.4
44.3
5135
≤0.0754
3.5
2 X 300
61
2.4
2.5
49.0
6436
≤0.0601
3.5
2 X 400
61
2.6
2.8
56.0
8536
≤0.0470
3.5


表3：三芯电缆

导线标称截面(mm)
导体中单线根数
绝缘厚度(mm)
护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(Kg/km)
20℃导体电阻≤ (Ω/km)
试验电压(Kv/5min )
Cu
Cu
3 X 1.5
1
0.8
1.8
10.9
142.0
≤12.1
3.5
3 X 2.5
1
0.8
1.8
11.8
187.0
≤7.41
3.5
3 X 4
1
1.0
1.8
13.7
265.0
≤4.61
3.5
3 X 6
1
1.0
1.8
14.8
335.0
≤3.08
3.5
3 X 10
7
1.0
1.8
17.6
514.0
≤1.83
3.5
3 X 16
7
1.0
1.8
19.9
728.0
≤1.15
3.5
3 X 25
7
1.2
1.8
23.6
1084.0
≤0.727
3.5
3 X 35
7
1.2
1.8
26.1
1422.0
≤0.524
3.5
3 X 50
19
1.4
1.8
26.5
1801.0
≤0.387
3.5
3 X 70
19
1.4
2.0
28.8
2415.0
≤0.268
3.5
3 X 95
19
1.6
2.1
33.6
3205.0
≤0.193
3.5
3 X 120
37
1.6
2.2
37.1
4037.0
≤0.153
3.5
3 X 150
37
1.8
2.3
41.9
5028.0
≤0.124
3.5
3 X 185
37
2.0
2.5
45.9
6180.0
≤0.0991
3.5
3 X 240
61
2.2
2.7
51.8
7949.0
≤0.0754
3.5
3 X 300
61
2.4
2.9
55.3
9780.0
≤0.0601
3.5
3 X 400
61
2.6
3.0
60.6
12103.0
≤0.0470
3.5

表4：四芯电缆
导线标称截面(mm)
导体中单线根数
绝缘厚度(mm)
护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(Kg/km)
20℃导体电阻≤ (Ω/km)
试验电压(Kv/5min )
Cu
Cu
4 X 2.5
1
0.8
1.8
12.7
232.0
≤7.41
3.5
4 X 4
1
1.0
1.8
14.9
322.0
≤4.61
3.5
4 X 6
1
1.0
1.8
16.1
422.0
≤3.08
3.5
4 X 10
7
1.0
1.8
19.2
649.0
≤1.83
3.5
4 X 16
7
1.0
1.8
21.7
922.0
≤1.15
3.5
4 X 25
7
1.2
1.8
25.9
1373.0
≤0.727
3.5
4 X 35
7
1.2
1.8
28.7
1802.0
≤0.524
3.5
4 X 50
19
1.4
1.9
30.4
2380.0
≤0.387
3.5
4 X 70
19
1.4
2.1
33.9
3202.0
≤0.268
3.5
4 X 95
19
1.6
2.2
39.7
4315.0
≤0.193
3.5
4 X 120
37
1.6
2.4
44.2
5359.0
≤0.153
3.5
4 X 150
37
1.8
2.5
48.7
6679.0
≤0.124
3.5
4 X 185
37
2.0
2.7
53.5
8190.0
≤0.0991
3.5
4 X 240
61
2.2
2.9
55.4
10494.0
≤0.0754
3.5
4 X 300
61
2.4
3.0
61.0
12948.0
≤0.0601
3.5
4 X 400
61
2.6
3.2
70.0
16788.0
≤0.0470
3.5

表5：五芯电缆
导线标称截面(mm)
导体中单线根数
绝缘厚度(mm)
护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(Kg/km)
20℃导体电阻≤ (Ω/km)
试验电压(Kv/5min )
Cu
Cu
5 X 2.5
1
0.8
1.8
13.6
272.0
≤7.41
3.5
5 X 4
1
1.0
1.8
16.1
394.0
≤4.61
3.5
5 X 6
1
1.0
1.8
17.7
509.0
≤3.08
3.5
5 X 10
7
1.0
1.8
21.0
792.0
≤1.83
3.5
5 X 16
7
1.0
1.8
23.8
1124.0
≤1.15
3.5
5 X 25
7
1.2
1.8
28.7
1696.0
≤0.727
3.5
5 X 35
7
1.2
1.9
32.0
2241.0
≤0.524
3.5
5 X 50
19
1.4
2.1
37.4
3158.0
≤0.387
3.5
5 X 70
19
1.4
2.2
41.7
4236.0
≤0.268
3.5
5 X 95
19
1.6
2.4
48.1
5685.0
≤0.193
3.5
5 X 120
37
1.6
2.5
53.0
7662.0
≤0.153
3.5
5 X 150
37
1.8
2.7
58.6
8743.0
≤0.124
3.5
5 X 185
37
2.0
2.9
65.1
10801.0
≤0.0991
3.5
5 X 240
61
2.2
3.1
72.1
13194.0
≤0.0754
3.5
5 X 300
61
2.4
3.4
80.1
16414.0
≤0.0601
3.5
5 X 400
61
2.6
3.6
87.0
21164.0
≤0.0470
3.5



表6：3+1芯电缆
导线标称截面(mm)
导体中单线根数
绝缘厚度(mm)
护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(Kg/km)
20℃导体电阻≤ (Ω/km)
试验电压(Kv/5min )
相线
地线
Cu
20℃Cu
3x4+1x2.5
1
1
1.0
0.8
1.8
14.3
254.0
≤4.61
≤7.41
3.5
3x6+1x4
1
1
1.0
1.0
1.8
15.8
400.0
≤3.08
≤4.61
3.5
3x10+1x6
7
1
1.0
1.0
1.8
18.5
595.0
≤1.83
≤3.08
3.5
3x16+1x10
7
7
1.0
1.0
1.8
21.1
853.0
≤1.15
≤1.83
3.5
3x25+1x16
7
7
1.2
1.0
1.8
24.9
1267.0
≤0.727
≤1.15
3.5
3x35+1x16
7
7
1.2
1.0
1.8
27.1
1591.0
≤0.524
≤1.15
3.5
3x50+1x25
19
7
1.4
1.2
1.9
30.4
2124.0
≤0.387
≤0.727
3.5
3x70+1x35
19
7
1.4
1.2
2.0
33.9
2851.0
≤0.268
≤0.524
3.5
3x95+1x50
19
19
1.6
1.4
2.2
39.5
3844.0
≤0.193
≤0.387
3.5
3x120+1x70
37
19
1.6
1.4
2.3
44.0
4833.0
≤0.153
≤0.268
3.5
3x150+1x70
37
19
1.8
1.4
2.4
48.5
5841.0
≤0.124
≤0.268
3.5
3x185+1x95
37
19
2.0
1.6
2.6
53.3
7146.0
≤0.0991
≤0.193
3.5
3x240+1x120
61
37
2.2
1.6
2.8
55.0
9216.0
≤0.0754
≤0.153
3.5
3x300+1x150
61
37
2.4
1.6
3.1
59.8
11388.0
≤0.0601
≤0.124
3.5
3x400+1x240
61
61
2.6
1.6
3.3
66.0
14562.0
≤0.0470
≤0.0991
3.5

表7：3+2芯电缆
导线标称截面(mm)
导体中单线根数
绝缘厚度(mm)
护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(Kg/km)
20℃导体电阻≤ (Ω/km)
试验电压(Kv/5min )
相线
地线
Cu
20℃Cu
3x4+2x2.5
1
1
1.0
0.8
1.8
15.2
345.0
≤4.61
≤7.41
3.5
3x6+2x4
1
1
1.0
1.0
1.8
17.1
463.0
≤3.08
≤4.61
3.5
3x10+2x6
7
1
1.0
1.0
1.8
19.7
680.0
≤1.83
≤3.08
3.5
3x16+2x10
7
7
1.0
1.0
1.8
22.7
990.0
≤1.15
≤1.83
3.5
3x25+2x16
7
7
1.2
1.0
1.8
26.7
1468.0
≤0.727
≤1.15
3.5
3x35+2x16
7
7
1.2
1.0
1.8
29.0
1791.0
≤0.524
≤1.15
3.5
3x50+2x25
19
7
1.4
1.2
1.9
34.4
2537.0
≤0.387
≤0.727
3.5
3x70+2x35
19
7
1.4
1.2
2.0
38.7
3464.0
≤0.268
≤0.524
3.5
3x95+2x50
19
19
1.6
1.4
2.2
44.4
4697.0
≤0.193
≤0.387
3.5
3x120+2x70
37
19
1.6
1.4
2.3
49.0
5935.0
≤0.153
≤0.268
3.5
3x150+2x70
37
19
1.8
1.4
2.4
52.9
5968.0
≤0.124
≤0.268
3.5
3x185+2x95
37
19
2.0
1.6
2.6
59.3
8554.0
≤0.0991
≤0.193
3.5
3x240+2x120
61
37
2.2
1.6
2.8
66.6
11184.0
≤0.0754
≤0.153
3.5
3x300+2x150
61
37
2.4
1.6
3.1
71.1
13719.0
≤0.0601
≤0.124
3.5
3x400+2x240
61
37
2.6
1.6
3.3
78.2
18250.0
≤0.0470
≤0.0754
3.5

  表8：4+1芯电缆
导线标称截面(mm)
导体中单线根数
绝缘厚度(mm)
护套厚度(mm)
电缆近似外径(mm)
电缆近似重量(Kg/km)
20℃导体电阻≤ (Ω/km)
试验电压(Kv/5min )
相线
地线
Cu
20℃Cu
4x4+1x2.5
1
1
1.0
0.8
1.8
15.2
358.0
≤4.61
≤7.41
3.5
4x6+1x4
1
1
1.0
1.0
1.8
17.1
493.0
≤3.08
≤4.61
3.5
4x10+1x6
7
1
1.0
1.0
1.8
20.3
733.0
≤1.83
≤3.08
3.5
4x16+1x10
7
7
1.0
1.0
1.8
23.3
1118.0
≤1.15
≤1.83
3.5
4x25+1x16
7
7
1.2
1.0
1.8
27.6
1662.0
≤0.727
≤1.15
3.5
4x35+1x16
7
7
1.2
1.0
1.8
30.3
2046.0
≤0.524
≤1.15
3.5
4x50+1x25
19
7
1.4
1.2
2.0
35.8
2820.0
≤0.387
≤0.727
3.5
4x70+1x35
19
7
1.4
1.2
2.1
39.9
3782.0
≤0.268
≤0.524
3.5
4x95+1x50
19
19
1.6
1.4
2.3
46.0
5088.0
≤0.193
≤0.387
3.5
4x120+1x70
37
19
1.6
1.4
2.5
51.0
6394.0
≤0.153
≤0.268
3.5
4x150+1x70
37
19
1.8
1.4
2.6
55.4
7725.0
≤0.124
≤0.268
3.5
4x185+1x95
37
19
2.0
1.6
2.8
61.9
9894.0
≤0.0991
≤0.193
3.5
4x240+1x120
61
37
2.2
1.6
3.0
69.7
12306.0
≤0.0754
≤0.153
3.5
4x300+1x150
61
37
2.4
1.6
3.2
74.3
15397.0
≤0.0601
≤0.124
3.5
4x400+1x240
61
37
2.6
1.6
3.4
79.1
19928.0
≤0.0470
≤0.0754
3.5
    以上数据是供参考的，具体的敷设是还有很多因素影响；如用电时间、敷设长度、散热条件、敷设方式影响、环境温度。更多型号技术咨询请来电咨询。
八、订货要求：
1、电缆按米计售，最低起订量100米，不足100米加损耗，
2、交货长度：按需方规定米数交货，误差范围在0.5%之内。
3、付款方式：现款现货，需要订做生产的，须首付订金30%，余款结清发货，电线最长供货周期不超过7天。
文章标签:电力电缆   VV电缆
电力电缆推荐
额定电压35kV及以下交联聚乙烯绝缘电力电缆

  • 额定电压35kV及以下交联聚乙烯绝缘电力电缆

    •

    名称: 额定电压35kV及以下交联聚乙烯绝缘电力电缆 说明: 交联聚乙烯绝缘电力电缆是采... [详细]

    电力电缆型号规格及性能参数

  • 电力电缆型号规格及性能参数

    •

    ●产品标准 本产品按GB12706《额定电压1kV~35kV挤包绝缘电力电缆及附件》标准生产，同时... [详细]

    交联电力电缆

  • 交联电力电缆

    •

    交联聚乙烯绝缘电力电缆，交联电缆 产品参数： 0.6/1kv,3+2芯交联聚乙烯绝缘钢带铠装聚氯... [详细]

    硅橡胶绝缘及护套电力电缆

  • 硅橡胶绝缘及护套电力电缆

    •

    硅橡胶绝缘及护套电力电缆 一、用途 适用于航空、航天、军工、石油、化工、冶金、电力... [详细]

    ZRC-YJV22,ZRC-YJV交联聚乙烯绝缘电力电缆

  • ZRC-YJV22,ZRC-YJV交联聚乙烯绝缘电力电缆

    •

    交联聚乙烯绝缘电力电缆 一、适用范围 本产品适用于交流额定电压0．6／1KV输配电线路。具... [详细]

    0.6/1kV及以下挤包绝缘电力电缆

  • 0.6/1kV及以下挤包绝缘电力电缆

    •

    额定电压0.6/1kV及以下挤包绝缘电力电缆 一、产品简介 0.6/1kV电缆称为低压电力电缆，主... [详细]

    隔氧层阻燃耐火电力电缆

  • 隔氧层阻燃耐火电力电缆

    •

    适用范围 本产品适用于交流额定电压0.6/1kv及以下的电力线路、供输配电能之用 使用特... [详细]

    0.6/1kV聚氯乙烯绝缘聚氯乙烯护套电力电缆

  • 0.6/1kV聚氯乙烯绝缘聚氯乙烯护套电力电缆

    •

    名称: 0.6/1kV聚氯乙烯绝缘聚氯乙烯护套电力电缆 说明: 产品标准：采用GB/T12706 eqv IE... [详细]

    750V柔性无机绝缘防火电力电缆

  • 750V柔性无机绝缘防火电力电缆

    •

    额定电压750V柔性无机绝缘防火电力电缆 1产品简介 防火电缆是具有阻燃性能的耐火电缆，... [详细]

    NH-VV系列耐火电力电缆

  • NH-VV系列耐火电力电缆

    •

    本产品适用于高层建筑、油田、电站、电厂、矿山、化工、矿井、地铁等要求防火条件高的... [详细]

    电线电缆分类列表
    联系我们
    电话：0550-7778262
    手机：(0)15385509815
    邮箱：442312308@qq.com
    地址： 安徽天长经济开发区
    电力电缆相关文章
    随机产品
    电线电缆标签

    公司主页|新闻中心|电线电缆|特种电缆|公司介绍|联系我们|电缆线型号|产品标签|线缆直销|网站地图|电缆推荐|返回顶部
    电缆报价电话：0550-7778262 (0)15385509815   邮编：239300
    供应地区：北京|上海|天津|重庆|河北|山西|内蒙古|辽宁|吉林|黑龙江|江苏|浙江|安徽|河南|福建|江西
    山东|湖北|湖南|广东|广西|海南|四川|贵州|云南|西藏|陕西|甘肃|青海|宁夏|新疆
    电缆厂 电线电缆生产厂家 电线电缆十大品牌 电线电缆品牌
    Copyright © 2002-2011 安徽安盛特种电缆有限公司 版权所有
