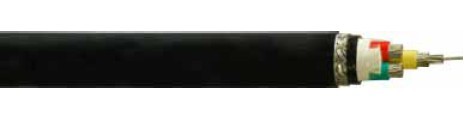

额定电压0.6/1kV船用电力电缆

一、 执行标准
Q/XYT 17.2-2009  船用电力、控制和仪表回路电缆
第2部分：额定电压1kV及以下船用电力电缆
IEC60092-353  船舶电气装置  额定电压1kV和3kV挤包绝缘非径向电场单芯和多芯电力电缆
二、产品型号名称及用途
表  1  产品型号名称

产品型号	燃烧特性	名          称
CEF	SA/NA	铜芯乙丙绝缘氯丁护套船用电力电缆
CEFR	SA	铜芯乙丙绝缘氯丁护套船用电力软电缆
CEF80	SA/NA	铜芯乙丙绝缘氯丁内护套裸铜丝编织铠装船用电力电缆
CEF90	SA/NA	铜芯乙丙绝缘氯丁内护套裸钢丝编织铠装船用电力电缆
CEF82	SA/NA	铜芯乙丙绝缘氯丁内护套铜丝编织铠装聚氯乙烯护套船用电力电缆
CEF92	SA/NA	铜芯乙丙绝缘氯丁内护套钢丝编织铠装聚氯乙烯护套船用电力电缆
CEH	SA/NA	铜芯乙丙绝缘氯磺化护套船用电力电缆
CEHR	SA	铜芯乙丙绝缘氯磺化护套船用电力软电缆
CEH80	SA/NA	铜芯乙丙绝缘氯磺化内护套裸铜丝编织铠装船用电力电缆
CEH90	SA/NA	铜芯乙丙绝缘氯磺化内护套裸钢丝编织铠装船用电力电缆
CEH82	SA/NA	铜芯乙丙绝缘氯磺化内护套铜丝编织铠装聚氯乙烯护套船用电力电缆
CEH92	SA/NA	铜芯乙丙绝缘氯磺化内护套钢丝编织铠装聚氯乙烯护套船用电力电缆
CEPF	SC/NSC	铜芯乙丙绝缘无卤低烟阻燃护套船用电力电缆
CEPF80	SC/NSC	铜芯乙丙绝缘无卤低烟阻燃内护套铜丝编织铠装船用电力电缆
CEPF90	SC/NSC	铜芯乙丙绝缘无卤低烟阻燃内护套钢丝编织铠装船用电力电缆
CEPF86	SC/NSC	铜芯乙丙绝缘铜丝编织铠装无卤低烟阻燃内护套及外护套船用电力电缆
CEPF96	SC/NSC	铜芯乙丙绝缘钢丝编织铠装无卤低烟阻燃内护套及外护套船用电力电缆
CJV	SA/NA	铜芯交联聚乙烯绝缘聚氯乙烯护套船用电力电缆
CJV80	SA/NA	铜芯交联聚乙烯绝缘聚氯乙烯内护套铜丝编织铠装船用电力电缆
CJV90	SA/NA	铜芯交联聚乙烯绝缘聚氯乙烯内护套钢丝编织铠装船用电力电缆
CJV82	SA/NA	铜芯交联聚乙烯绝缘铜丝编织铠装聚氯乙烯内护套及外护套船用电力电缆
CJV92	SA/NA	铜芯交联聚乙烯绝缘钢丝编织铠装聚氯乙烯内护套及外护套船用电力电缆
CJPJ	SC/NSC	铜芯交联聚乙烯绝缘交联无卤低烟阻燃热固性外护套船用电力电缆
CJPJ80	SC/NSC	铜芯交联聚乙烯绝缘交联无卤低烟阻燃热固性内护套裸铜丝编织铠装船用电力电缆
CJPJ90	SC/NSC	铜芯交联聚乙烯绝缘交联无卤低烟阻燃热固性内护套裸钢丝编织铠装船用电力电缆
CJPJ85	SC/NSC	铜芯交联聚乙烯绝缘铜丝编织铠装交联无卤低烟阻燃热固性内护套及外护套船用电力电缆
CJPJ95	SC/NSC	铜芯交联聚乙烯绝缘钢丝编织铠装交联无卤低烟阻燃热固性内护套及外护套船用电力电缆
CJPF	SC/NSC	铜芯交联聚乙烯绝缘无卤低烟阻燃热塑性外护套船用电力电缆
CJPF80	SC/NSC	铜芯交联聚乙烯绝缘无卤低烟阻燃热塑性内护套裸铜丝编织铠装船用电力电缆
CJPF90	SC/NSC	铜芯交联聚乙烯绝缘无卤低烟阻燃热塑性内护套裸钢丝编织铠装船用电力电缆

续  表  1  产品型号名称

产品型号	燃烧特性	名          称
CJPF86	SC/NSC	铜芯交联聚乙烯绝缘铜丝编织铠装无卤低烟阻燃热塑性内护套及外护套船用电力电缆
CJPF96	SC/NSC	铜芯交联聚乙烯绝缘钢丝编织铠装无卤低烟阻燃热塑性内护套及外护套船用电力电缆

产品用途：用于河海各种船舶及海上石油平台等水上建筑的电力、照明和一般控制之用。

单芯额定电压0.6/1kV挤包乙丙绝缘船用电力电缆


四、电缆的主要技术性能
表 9  电缆的主要技术性能

序号	项目	技术指标
1	20℃时导体直流电阻	见表9-1
2	工频交流耐压试验	依据GB/T3048.8 ，具体见表9-2
3	成品电缆在工作温度下，交联聚乙烯绝缘电阻常数	应不小于3.67 MΩ·km。
4	热固性护套电缆的耐油性	符合Q/XYT 17.1-2009中5.8.6规定的耐油试验
5	阻燃性能	通过IEC 60332-3规定的成束燃烧A类试验要求。
6	耐火型电缆线路完整性试验（耐火试验）	符合IEC 60331.21试验要求。

表9-1   20℃时导体直流电阻


表9-2  工频耐电压试验

导体标称截面 mm2

第1类或第2类导体最大电阻  Ω/km

第5类导体最大电阻  Ω/km

五、使用特性
1、电缆导体的长期允许最高工作温度为90℃。
2、电缆敷设温度应不低于0℃。
3、 推荐最小允许弯曲半径：单芯非铠装电缆为电缆外径的20倍；单芯铠装电缆为电缆外径的15倍；多芯非铠装电缆为电缆外径的15倍；多芯铠装电缆为电缆外径的12倍。
六、电缆的吊运和保管
1、在运输过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输、平放贮存。
2、请勿从高处仍下装有电缆的电缆盘或电缆圈，在运输过程中，电缆盘必须放稳，并用合适的方法固定，防止互相冲撞或翻倒。
3、运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向进行。
4、电缆在保管期间，电缆盘及包装应完整，标志应齐全，封端应严密。当有缺陷时应及时处理。电缆存放处不得积水。
七、电缆的安装敷设
1、电缆在放线时，张力应均匀，以免电缆扭曲，使绝缘线芯产生裂绞，导致事故发生。
2、做电缆头时，要严格按国家电力施工规范使用专用工具。
3、电缆在安装过程中一旦发现机械损伤，在条件允许的情况下，请务必对电缆进行相应的检查，以确认电缆绝缘是否损坏。
4、电缆敷设前应按下列要求进行检查：
4.1电缆型号、规格、电压应符合设计。
4.2电缆外观应无损伤，绝缘良好，电缆应经试验合格。
4.3应根据设计和实际路径，计算每根电缆长度，合理安排每盘电缆，减少电缆接头。
4.4在带电区域内，安装敷设电缆，应有可靠的安全措施。
