补偿导线式铠装热电阻WZPK-193/WZPK-493
[当前栏目：补偿导线] [发布日期：2016-11-16]
补偿导线式铠装热电阻WZPK-193/WZPK-493
1、补偿导线式铠装热电阻应用
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体，蒸汽和气体介质以及固体表面温度。 2、补偿导线式铠装热电阻特点 热响应时间少，减小动态误差；
直径小，长度不受限制；
测量精度高；
进口薄膜电阻元件，性能可靠稳定； 3、补偿导线式铠装热电阻的工作原理 铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。 4、补偿导线式铠装热电阻技术参数
产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997 5、补偿导线式铠装热电阻偶丝直径材料
直径小，长度不受限制；
测量精度高；
进口薄膜电阻元件，性能可靠稳定； 3、补偿导线式铠装热电阻的工作原理 铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。 4、补偿导线式铠装热电阻技术参数
产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997 5、补偿导线式铠装热电阻偶丝直径材料
|
偶丝形式
|
单支式
|
双支式
|
|
套管直径
|
Φ3 Φ4 Φ5 Φ6 Φ8
|
Φ4 Φ5 Φ6 Φ8
|
|
套管材质
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
6、补偿导线式铠装热电阻常温绝缘电阻 热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。 7、测温范围及温差
|
型 号
|
分 度 号
|
测温范围°C
|
精度等级
|
允 差
|
|
WZPK WZPK
|
Pt100 Pt100
|
-200??-+500 -200??-+500
|
A级
|
±（0.15+0.002 ltl）
|
|
B级
|
±（0.30+0.005ltl）
|
8、热响应时间
|
套管直径
|
热响应时间
|
|
Ф3
|
≤3
|
|
Ф4
|
≤5
|
|
Ф5
|
≤8
|
|
Ф6
|
≤12
|
|
Ф8
|
≤15
|

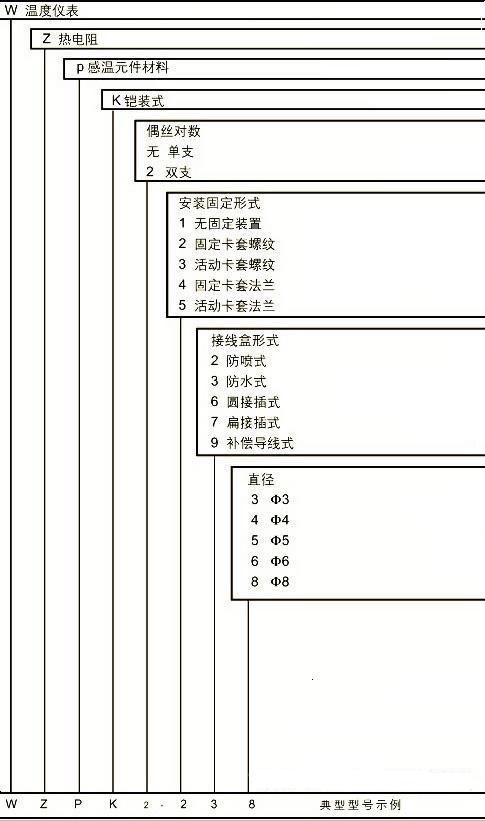

9、补偿导线式铠装热电阻型号命名方法
10、补偿导线式铠装热电阻选型一览表
10、补偿导线式铠装热电阻选型一览表|
产品型号
|
分度号
|
温度范围 ℃
|
精度等级
|
安装固定装置
|
|
WZPK-193
|
Pt100
|
-200-+500
|
A级或B级
|
无固定装置
|
|
WZPK-194
|
||||
|
WZPK-195
|
||||
|
WZPK-196
|
||||
|
WZPK-198
|
||||
|
WZPK2-194
|
||||
|
WZPK2-195
|
||||
|
WZPK2-196
|
||||
|
WZPK2-198
|
||||
|
WZPK-293
|
固定卡套螺纹
|
|||
|
WZPK-294
|
||||
|
WZPK-295
|
||||
|
WZPK-296
|
||||
|
WZPK-298
|
||||
|
WZPK2-294
|
||||
|
WZPK2-295
|
||||
|
WZPK2-296
|
||||
|
WZPK2-298
|
||||
|
WZPK-393
|
可动卡套螺纹
|
|||
|
WZPK-394
|
||||
|
WZPK-395
|
||||
|
WZPK-396
|
||||
|
WZPK-398
|
||||
|
WZPK2-394
|
||||
|
WZPK2-395
|
||||
|
WZPK2-396
|
||||
|
WZPK2-398
|
||||
|
WZPK-493
|
固定卡套法兰
|
|||
|
WZPK-494
|
||||
|
WZPK-495
|
||||
|
WZPK-496
|
||||
|
WZPK-498
|
||||
|
WZPK2-494
|
||||
|
WZPK2-495
|
||||
|
WZPK2-496
|
||||
|
WZPK2-498
|
||||
|
WZPK-593
|
可动卡套法兰
|
|||
|
WZPK-594
|
||||
|
WZPK-595
|
||||
|
WZPK-596
|
||||
|
WZPK-598
|
||||
|
WZPK2-594
|
||||
|
WZPK2-595
|
||||
|
WZPK2-596
|
||||
|
WZPK2-598
|
