氟塑料耐高温电缆

[当前栏目:耐高温电线电缆]      [发布日期:2014-08-16]
氟塑料耐高温电缆
一:产品特点及用途
氟塑料耐高温电缆适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线,具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性,高温环境电气性能稳定,载流量大,使用寿命长,广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二:产品执行标准
Q/HHTZH001.2
阻燃耐火特性试验执行GB12666-90标准
三:使用特性
1. 交流额定电压:U0/U 0.6/1KV
2.最高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3. 最低环境温度:氟塑料绝缘和护套
 固定敷设-40℃,非固定敷设-15℃
4. 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5.电缆允许弯曲半径:单芯电缆最小为电缆外径的15倍
多芯电缆最小为电缆外径的10倍
四:氟塑料耐高温电缆型号及名称
表1
型号
产品名称
正常使用温度℃
FF46
氟塑料绝缘和护套电力电缆
-60-200
FF46-22
氟塑料绝缘和护套钢带铠装电力电缆
-60-200
FF46P
氟塑料绝缘和护套铜编织屏蔽电力电缆
-60-200
ZR-F46(FV)
氟塑料绝缘阻燃聚氯乙烯护套电力电缆
-40-105
ZR-F46-22(FV22)
氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
-40-105
ZR192-FF46
PFA绝缘和护套电力电缆(进口原料)
-60-260
ZR192-FF46P
PFA绝缘和护套铜编织屏蔽电力电缆(进口原料)
-60-260
ZR192-FF46-22
PFA绝缘和护套钢带铠装电力电缆(进口原料)
-60-260
YGC-F46(FG)
氟塑料绝缘硅橡胶护套电力电缆
-60-180
YGC-F46-22(FG22)
氟塑料绝缘钢带铠装硅橡胶护套电力电缆
-60-180
YVF-F46
氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆
-60-105
YVF-F46-22
氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆
-60-105
备注:软结构电缆在原型号中加R,导体线芯中铜丝可以采用镀锡。
五:代号名称和含义
表2
代号
代号含义
系列代号
F(F46)
聚全氟乙丙烯(F46)
YVF
丁腈胶
G
硅橡胶
192
进口PFA绝缘和护套
ZR(V)
阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种)
22
钢带铠装
32
细钢丝铠装
P
铜编织屏蔽
R
多股绞合导体
六:主要技术指标
1.成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。
2.20℃时绝缘电阻不小于500MΩ/KM,180℃时绝缘电阻不小于10MΩ/KM
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七:基本电缆规格及结构参数
线芯*标称截面(mm2)
导体结构
(根数/直径)
mm
电缆最大外径(mm)
计算重量(kg/km)
FF46
ZR192-FF46
ZR-F46
YGC-F46R
FF46
ZR192-FF46
ZR-F46
YGC-F46
ZR-F46-22
YGC-F46-22
1*1.5
1/1.38
3.2
-
-
25
?
?
1*2.5
1/1.78
3.5
-
-
35
?
?
1*4
1/2.26
3.8
-
-
50
?
?
1*6
1/2.78
4.2
-
-
70
?
?
1*10
7/1.35
5.9
-
-
115
?
?
1*16
7/1.70
6.8
-
-
181
?
?
1*25
7/2.15
8.0
-
-
265
?
?
1*35
7/2.52
9.0
-
-
355
?
?
1*50
10/2.52
10.5
-
-
500
?
?
1*70
14/2.52
12.5
-
-
700
?
?
1*95
19/2.52
14.6
-
-
930
?
?
1*120
24/2.52
16.0
-
-
1190
?
?
1*150
30/2.52
18.0
-
-
1420
?
?
1*185
37/2.52
19.4
-
-
1830
?
?
2*1.5
1/1.38
7.2
8.2
8.5
75
83
215
2*2.5
1/1.78
8.2
10.0
11.5
99
110
280
2*4
1/2.26
9.6
11.4
12.9
135
150
330
2*6
1/2.78
11.0
14.7
15.0
190
200
400
2*10
7/1.35
12.5
15.8
16.8
298
310
550
2*16
7/1.70
16.00
18.0
19.0
423
435
750
2*25
7/2.15
18.50
20.5
23.0
640
645
1050
2*35
7/2.52
22.00
22.5
25.5
843
850
1300
2*50
16*2.00
-
26.0
29.0
1118
1122
1705
2*70
33*1.64
-
28.8
32.0
1537
1540
2250
2*95
33*1.92
-
30.2
34.5
2082
2058
2870
2*120
33*2.15
-
36.2
40.0
2681
2560
3600
2*150
33*2.41
-
39.6
42.9
3180
3150
4315
2*185
33*2.68
-
41.6
45.6
3998
3940
5257
2*240
56*2.34
?
46.0
51.0
5280
5120
6250
3*1.5
1/1.37
8.0
8.2
8.5
100
107
286
3*2.5
1/1.78
9.0
9.8
10.5
140
145
355
3*4
1/2.26
10.0
11.0
12.0
195
201
445
3*6
1/2.78
11.5
13.3
14.3
260
268
490
3*10
7/1.35
14.8
15.8
17.0
422
422
713
3*16
7/1.70
17.5
18.8
20.5
615
640
920
3*25
7/2.15
21.0
22.5
24.00
950
925
1315
3*35
7/2.52
23.0
25.0
26.50
1210
1215
1700
3*50
10/2.52
25.5
27.5
29.0
1656
1655
2340
3*70
14/2.52
27.00
31.0
33.0
2285
2298
3080
3*95
19/2.52
31.00
35.0
37.0
3060
3100
4010
3*120
24/2.52
33.00
38.0
40.2
3859
3830
4953
3*150
30/2.52
35.6
43.00
46.0
4755
4718
6180
3*185
37/2.52
40.0
46.0
49.0
5890
5801
7400
3*240
48/2.52
42.5
53.0
57.5
7450
7377
9000
3*4+1*2.5
1/2.26
11.0
13.0
14.2
230
237
471
3*6+1*4
1/2.78
12.0
14.0
16.0
315
320
600
3*10+1*6
7/1.35
16.0
18.0
19.0
495
501
810
3*16+1*10
7/1.70
18.9
20.5
22.0
745
748
1115
3*25+1*16
7/2.15
21.0
23.0
25.0
1085
1090
1555
3*35+1*16
7/2.52
26.5
29.0
31.5
1450
1410
2255
3*50+1*25
10/2.52
-
32.0
34.2
1940
1900
2780
3*70+1*35
14/2.52
-
35.8
38.0
2720
2690
3700
3*95+1*50
19/2.52
-
43.0
45.5
3585
3580
4800
3*120+1*70
24/2.52
-
45.0
48.0
4650
4580
6010
3*150+1*70
30/2.52
-
47.5
50.5
5480
5400
7010
3*185+1*95
37/2.52
-
52.0
55.0
6890
6810
8600
3*240+1*120
48/2.52
-
58.0
61.0
8750
8610
10525
3*4+2*2.5
1/2.26
11.5
12.0
13.0
280
287
521
3*6+2*4
1/2.78
12.5
14.0
14.8
375
380
660
3*10+2*6
7/1.35
16.0
18.0
19.5
565
571
880
3*16+2*10
7/1.70
22.0
24.0
26.0
860
858
1225
3*25+2*16
7/2.15
24.0
26.0
27.5
1285
1290
1755
3*35+2*16
7/2.52
25.0
27.5
29.0
1650
1610
2455
3*50+2*25
16*2.00
-
34.0
36.5
2240
2200
3080
3*70+2*35
33*1.64
-
37.0
39.2
3120
3090
4100
3*95+2*50
33*1.92
-
40.00
41.8
4285
4280
5500
3*120+2*70
33*2.15
-
45.5
48.5
5550
5480
6910
3*150+2*70
33*2.41
-
52.0
56.2
6380
6300
7910
3*185+2*95
33*2.68
-
56.0
58.0
7890
7810
9600
3*240+2*120
56*2.34
-
60.0
64.5
9950
9810
11725
4*4
1/2.26
10.50
11.5
14.0
238
250
480
4*6
1/2.78
12.30
14.5
15.0
333
340
590
4*10
7/1.35
17.00
20.0
21.3
543
550
868
4*16
7/1.70
19.00
21.5
22.9
806
810
1245
4*25
7/2.15
21.50
25.0
26.5
1184
1190
1680
4*35
7/2.52
-
26.0
27.8
1615
1600
2178
4*50
10/2.52
-
28.2
30.0
2170
2170
2940
4*70
14/2.52
,
-, ,
29.7
30.7
3056
3030
3960
4*95
19/2.52
-
32.5
33.2
4036
4000
5108
4*120
24/2.52
-
36.8
38.8
5120
5080
6400
4*150
30/2.52
-
39.4
41.4
6255
6200
7775
4*185
37/2.52
-
43.7
45.7
7755
7700
9500
我公司生产五芯等截面电缆不在此表中。
注:铠装电缆外径参照附录D表1进行计算。

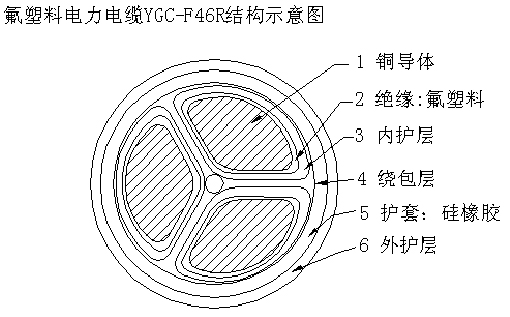

八:部分产品结构示意图:(附图1)
