机车车辆用控制电缆

[当前栏目:机车电缆]      [发布日期:2014-07-19]

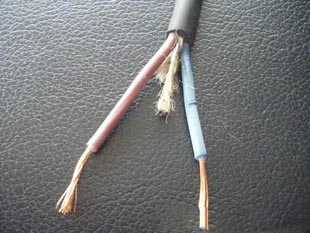

产品名称:机车电缆WDZ-DCK-125,WDZ-DCKP-125,WDZ-DCK-100,WDZ-DCKP-100机车车辆用控制电缆

一、执行标准:机车电缆   Q/1 2YJ 4170-2001
二、耐压等级:450/750V
三、产品结构:
    导电线芯+绝缘层+内称层+(屏蔽层)+外护层
    四、生产范围:
  芯数为2~61芯,截面为0.5~2.5mm。。
  五、适用范围:
    本产品适用于交流额定电压450/750V及以下铁道及矿山等各种类型机车车辆及船舶、石油平台、核能供电系统用。特别适用于要求耐温等级高、有矿物油或燃料油污染及有绿色环保要求的场合。
  六、使用特性:
        1)额定电压为450/750V。
        2)电缆导体的长期允许工作温度应不超过125℃。
        3)电缆可在受矿物油或燃料油污染的场合使用。
        4)电缆使用最低环境温度应不低于55℃,敷设温度不低于 -30℃。
       5)电缆敷设的允许弯曲半径:
        电缆外径(D)为20mm及以下者……………………应不小于3D
        电缆外径(D)为20mm以上者……………………应不小于5D
        6)低烟无卤特性满足GB/T17650.2-98和GB/T17651.2-98的要求
    7)烟气毒性对应GAl32准安全级的要求。

七、产品型号及说明:
WDZ-DCK-125   125℃低烟无卤阻燃机车车辆用控制电缆
WDZ-DCKP-125  125℃低烟无卤阻燃机车车辆用屏蔽控制电缆
WDZ-DCK-100   100℃低烟无卤阻燃机车车辆用控制电缆
WDZ-DCKP-100 100℃低烟无卤阻燃机车车辆用屏蔽控制电缆

125 ℃ 低烟无卤阻燃机车车辆用控制电缆部分规格尺寸及参考数据:代表型号: WD-DCK-125

序号

芯数×标称截面
mm 2

导体组成
根数/单线直径
mm

电缆参考外径
mm

参考重量
kg / km

20 ℃ 导体电阻不大于
 Ω /km

铜丝

镀锡铜丝

1

2 × 0.5

16 / 0.2

8.0

56

39.0

40.1

2

2 × O.75

24 / 0.2

8.4

61

26.O

26.7

3

2 × 1.O

32 / 0.2

8.8

67

19.5

20.O

4

2 × 1.5

48 / 0.2

10.0

84

13.3

13.7

5

2 × 2.5

77 / 0.2

11.5

118

7.98

8.21

6

3 × 0.5

16 / 0.2

8.4

64

39.0

40.1

7

3 × 0.75

24 / 0.2

8.8

71

26.0

26.7

8

3 × 1.0

32 / 0.2

9.2

83

19.5

20.0

9

3 × 1.5

48 / 0.2

10.5

107

13.3

13.7

10

3 × 2.5

77 / 0.2

12.0

153

7.98

8.21

11

4 × 0.5

16 / 0.2

9.0

74

39.0

40.1

12

4 × O.75

24 / 0.2

9.4

86

26.0

26.7

13

4 × 1.0

32 / 0.2

10.0

100

19.5

20.0

14

4 × 1.5

48 / 0.2

11.5

134

13.3

13.7

15

4 × 2.5

77 / 0.2

13.0

192

7.98

8.21

16

5 × O.5

16 / 0.2

9.6

94

39.0

40.1

17

5 × 0.75

24 / 0.2

10.5

101

26.0

26.7

18

5 × 1.O

32 / 0.2

11.0

122

19.5

20.0

19

5 × 1.5

48 / 0.2

12.0

158

13.3

13.7

20

5 × 2.5

77 / 0.2

14.5

246

7.98

8.21

21

7 × 0.5

16 / 0.2

10.5

109

39.0

40.1

22

7 × O.75

24 / O.2

11.0

128

26.0

26.7

23

7 × 1.O

32 / 0.2

11.5

152

19.5

20.0

24

7 × 1.5

48 / 0.2

13.O

204

13.3

13 7

25

7 × 2.5

77 / 0.2

16.0

320

7.98

8.21


26

8 × 0.5

16 / 0.2

11.5

117

39.0

40.1

27

8 × 0.75

24 / 0.2

12.0

144

26.O

26.7

28

8 × 1.0

32 / 0.2

13.0

174

19.5

20 0

29

8 × 1.5

48 / 0.2

15.0

254

13.3

13.7

30

8 × 2.5

77 / 0.2

17.5

370

7.98

8.21

31

10 × O.5

16 / 0.2

12.5

134

39.0

40.1

32

1 0 × 0.75

24 / 0.2

13.5

176

26.0

26.7

33

10 × 1.0

32 / 0.2

15.0

228

19.5

20.0

34

10 × 1.5

48 / 0.2

17.0

307

13.3

13.7

35

10 × 2.5

77 / 0.2

19.5

445

7.98

8.21

36

1 2 × 0.5

16 / 0.2

13.0

165

39.0

40.1

37

1 2 × 0.75

24 / 0.2

14.5

217

26.O

26.7

38

1 2 × 1.O

32 / 0.2

15.5

261

19.5

20.O

39

1 2 × 1.5

48 / 0.2

17.5

351

13.3

13.7

40

1 2 × 2.5

77 / 0.2

20.5

515

7.98

8.21

41

14 × O.5

16 / 0.2

13.5

187

39.0

40.1

42

14 × 0.75

24 / 0.2

15.0

245

26.0

26.7

43

1 4 × 1.0

32 / 0.2

16.0

293

19.5

20.0

44

14 × 1.5

48 / 0.2

18.O

396

13.3

13.7

45

1 4 × 2.5

77 / 0.2

21.0

587

7.98

8.21

46

1 6 × 0.5

16 / 0.2

15.0

204

39.0

40.1

47

1 6 × 0.75

24 / 0.2

16.O

274

26.0

26.7

48

1 6 × 1.0

32 / 0.2

17.O

328

19.5

20.0

49

1 6 × 1.5

48 / O.2

19.5

448

13.3

13.7

50

1 6 × 2.5

77 / 0.2

23.O

680

7.98

8.21

51

1 9 × 0.5

16 / 0.2

15.5

234

39.0

40.1

52

19 × 0.75

24 / 0.2

16.5

313

26.0

26.7

53

1 9 × 1.0

32 / 0.2

17.5

375

19.5

20.O

54

1 9 × 1.5

48 / 0.2

20.5

507

13.3

13.7

55

1 9 × 2.5

77 / 0.2

24.0

781

7.98

8.21

56

24 × 0.5

16 / 0.2

18.O

273

39.0

40.1

57

24 × 0.75

24 / 0.2

19.0

390

26.O

26.7

58

24 × 1.0

32 / 0.2

20.O

466

19.5

20.0

59

24 × 1.5

48 / O.2

23.5

658

13.3

13.7

60

24 × 2.5

77 / 0.2

27.5

975

7.98

8.21

61

27 × O.5

16 / O.2

18.0

312

39.O

40.1

62

27 × O.75

24 / 0.2

19.5

424

26.0

26.7


63

27 × 1.0

32 / 0.2

20.5

511

19.5

20.0

64

27 × 1.5

48 / 0.2

24.O

727

13.3

13.7

65

27 × 2.5

77 / 0.2

28.5

1082

7.98

8.21

66

30 × 0.5

16 / 0.2

18.5

357

39.0

40.1

67

30 × O.75

24 / 0.2

20.0

468

26.0

26.7

68

30 × 1.O

32 / 0.2

21.5

578

19.5

20.0

69

30 × 1.5

48 / 0.2

25.0

794

13.3

13.7

70

30 × 2.5

77 / 0.2

29.5

1188

7.98

8.21

71

37 × O.5

16 / 0.2

20.0

396

39.0

40.1

72

37 × 0.75

24 / 0.2

21.5

375

26.O

26.7

73

37 × 1.0

32 / 0.2

23.5

690

19.5

20.0

74

37 × 1.5

48 / 0.2

27.0

955

13.3

13.7

75

37 × 2.5

77 / 0.2

31.5

1433

7.98

8.21

76

44 × 0.5

16 / 0.2

22.5

475

39.O

40.1

78

44 × O.75

24 / 0.2

24.5

671

26.O

26.7

79

44 × 1.O

32 / 0.2

26.0

815

19.5

20.0

80

44 × 1.5

48 / 0.2

30.O

1126

13.3

13.7

81

44 × 2.5

77 / 0.2

36.0

1735

7.98

8.21

82

48 × 0.5

16 / 0.2

23.O

503

39.0

40.1

83

48 × O.75

24 / 0.2

25.O

722

26.0

26.7

84

48 × 1.0

32 / 0.2

26.5

920

19.5

20.0

85

48 × 1.5

48 / O.2

30.5

1211

13.3

13.7

86

48 × 2.5

77 / 0.2

36.5

1869

7.98

8.21

87

61 × 0.5

16 / 0.2

25.O

576

39.O

40.1

88

61 × O.75

24 / 0.2

27.0

888

26.0

26.7

89

61 × 1.O

32 / 0.2

28.5

1076

19.5

20.0

90

61 × 1.5

48 / 0.2

33.5

1541

13.3

13.7

91

61 × 2.5

77 / O.2

40.5

2353

7.98

8.21

1.电缆的交流额定电压为300/500V、750V、0.6/1KV。
2.电缆导体最高额定温度为:
WDZ-DCK-100,WDZ-DCK/B-100,WDZ-DCKP-100,WDZ-DCKP/B-100,WDZ-DCK/EN-100,WDZ-DCK/EN-100为100℃。
WDZ-DCK-125,WDZ-DCK/B-125,WDZ-DCKP-125,WDZ-DCKP/B-125,WDZ-DCK/EN-125,WDZ-DCK/EN-125为125℃。
3.电缆可在受矿物油和燃料油污染的场合使用。
4.电缆具有耐单根垂直燃料特性。
5.电缆具有低烟、无卤特性。
6.产品主要性能符合“CCC”认证GB12528交流额定电压3KV及以下机车车辆用电缆标准相应规定。
